内啮合锥齿轮传动副结构设计

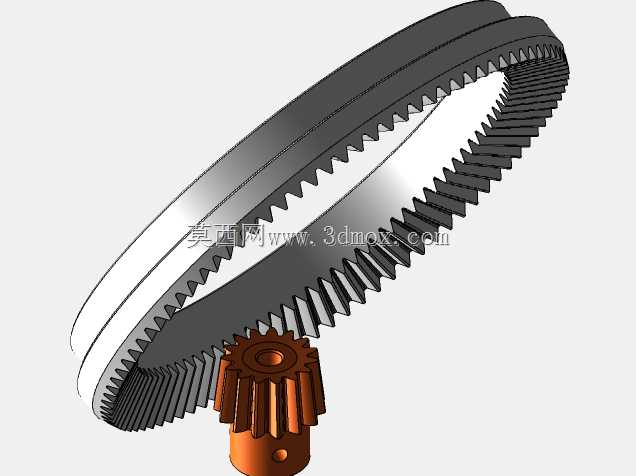

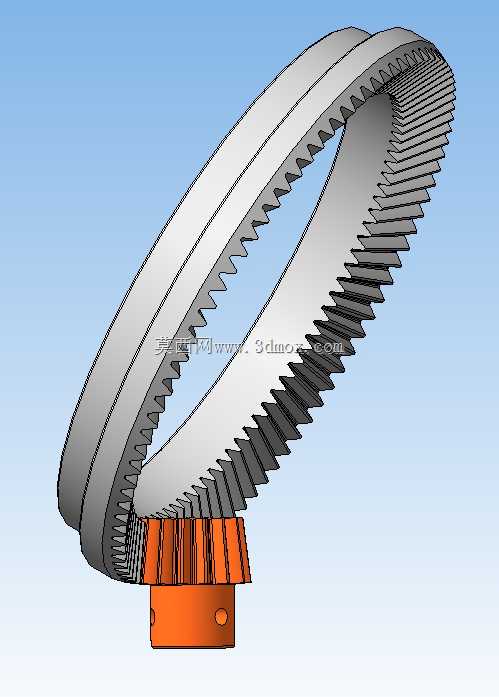

这套内啮合锥齿轮传动结构，主要应用于小空间内需要实现相交轴动力传递、同时要求大传动比紧凑布局的机械传动场景，常见于小型行星减速机构、精密回转工作台驱动、工业机器人关节传动单元、小型农机转向驱动结构以及部分专用设备的进给传动模块中。和常规外啮合锥齿轮传动结构相比，这套内啮合结构能够在相同传动比的前提下大幅缩减传动机构的径向占用空间，同时啮合过程中轮齿的接触弧长更长，传动过程的载荷分布更均匀，同等模数下能够承受更大的传动扭矩，运行过程中的冲击与噪音也相对更低，适合对安装空间有严格限制、同时要求传动平稳性的工况使用。从功能特性来看，这套传动副的内齿圈采用大直径环形结构，内周加工有连续的渐开线轮齿，与下方的锥齿轮形成空间交错啮合，能够将输入轴的垂直方向动力转换为内齿圈的回转输出动力，或者反向将内齿圈的大扭矩低转速动力传递给锥齿轮实现高转速输出，传动过程中轮齿的啮合重合度高，传动比稳定，不会出现常规外啮合结构容易出现的根切、传动间隙过大等问题。在设计思路上，这套结构优先考虑了安装边界的适配性，内齿圈的外周预留了光滑的安装定位面，可以直接嵌入设备的壳体定位槽内，不需要额外设计复杂的支撑固定结构，下方的锥齿轮轴端预留了标准的轴伸安装位，可以直接和驱动电机或者负载轴进行连接，整体结构没有冗余的设计部分，所有结构尺寸都围绕最小安装空间进行优化。外形尺寸方面，内齿圈的轴向宽度控制在较小的范围内，径向尺寸根据传动比需求匹配锥齿轮的分度圆直径，两者啮合的中心距经过精确计算，保证轮齿啮合时的侧隙处于合理区间，既不会因为侧隙过大导致传动回程误差超标，也不会因为侧隙过小导致运行过程中出现卡滞、磨损加剧的问题。安装过程中只需要保证锥齿轮的轴线与内齿圈的轴线处于设计要求的相交角度，就可以实现顺畅的动力传递，后期维护时也可以单独更换磨损的轮齿部件，不需要整体拆卸整个传动单元，能够有效降低设备的运维成本。
