偏置曲柄滑块式急回运动执行机构

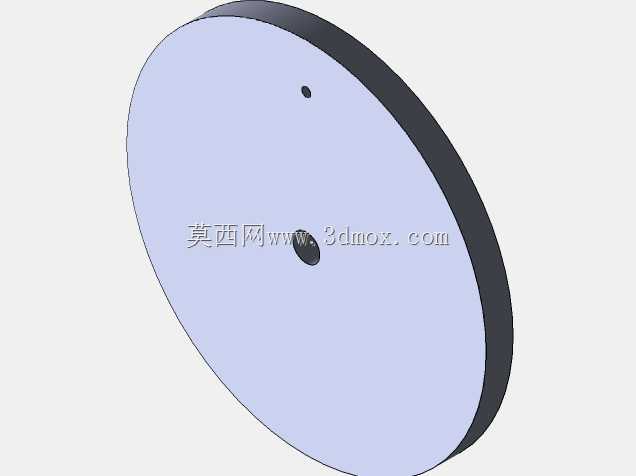

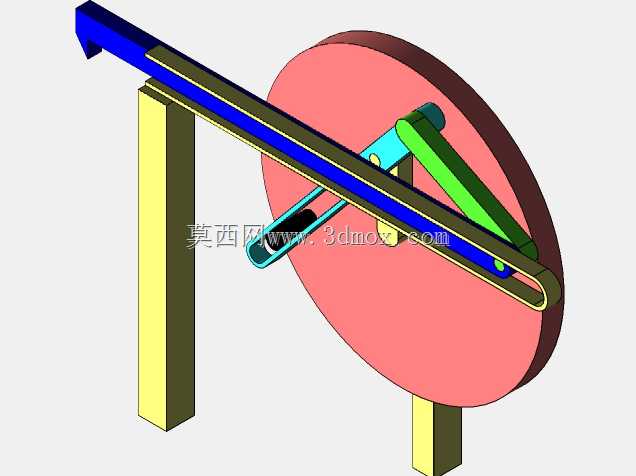

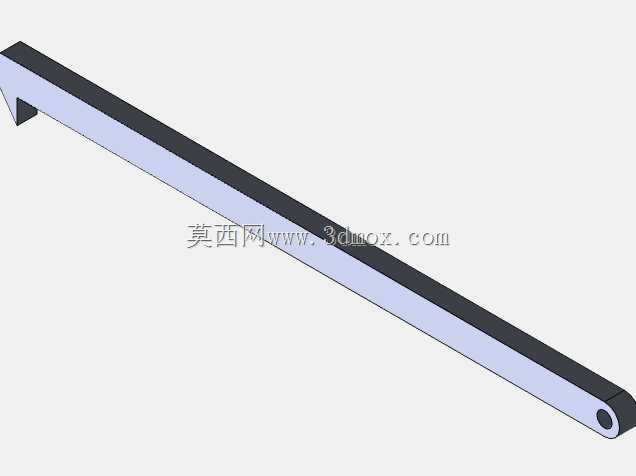

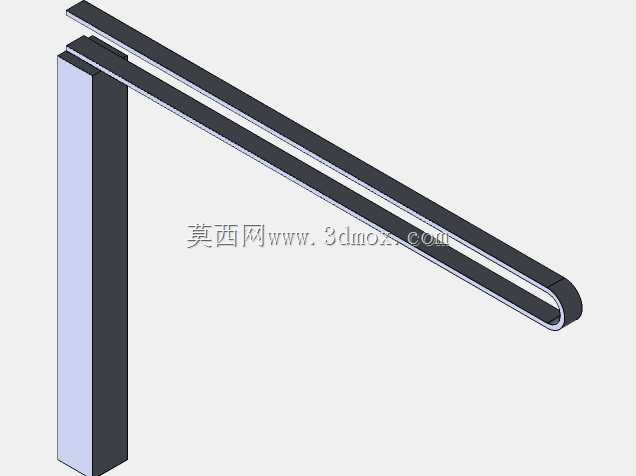

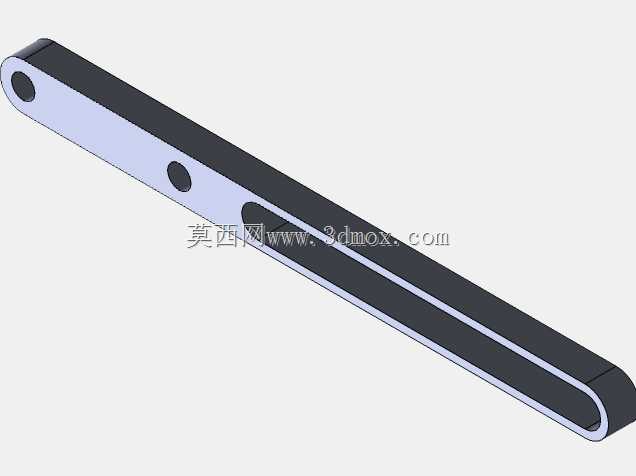

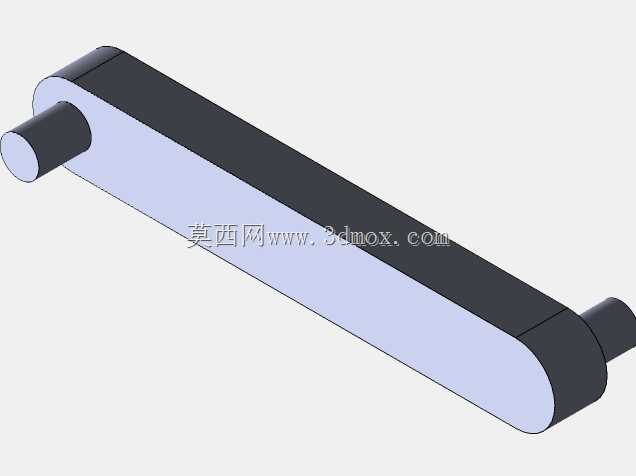

该急回机构是典型的往复运动执行组件，核心应用于各类需要非对称往复行程的工业生产场景，在牛头刨床、插床、往复式输送机、自动送料装置等设备中承担核心传动功能，能够在工作行程阶段保持平稳低速的运动输出，保障切削、送料、推料等工序的作业稳定性，在回程阶段实现快速复位，大幅缩短空行程耗时，有效提升设备整体的作业效率，降低非必要的动力损耗。整套机构采用偏置曲柄滑块的经典传动结构，核心组成包含回转圆盘、传动曲柄、导向滑杆、滑动导套、支撑立柱几个核心部分，回转圆盘作为动力输入部件，外接驱动电机输出的旋转扭矩，通过铰接在盘面的曲柄带动滑杆沿导套做直线往复运动，由于曲柄回转中心与滑杆运动轴线存在固定偏置距离，使得曲柄在回转一周的过程中，带动滑杆完成工作行程与回程的转角存在明显差值，进而实现工作行程慢进、回程快退的急回运动特性。从设计思路来看，该机构完全基于平面连杆机构的运动学原理搭建，所有铰接位置均预留了标准的转动副安装间隙，避免运动过程中出现卡滞、干涉问题；导向滑杆采用长直杆结构，表面设置有与导套配合的导向面，保障往复运动过程中的直线度，降低侧向受力带来的磨损；支撑立柱采用立式方钢结构，底部预留了与设备基座连接的安装平面，可通过螺栓直接固定在设备机架上，安装边界清晰，不需要额外设计复杂的转接支架。整套机构的外形尺寸适配中小型加工设备的安装空间，回转圆盘的直径与曲柄长度可根据实际需要的行程长度灵活调整，偏置距离的大小可直接调整急回系数，适配不同作业场景对回程速度的需求；滑动导套内部可镶嵌自润滑衬套，长期运行无需频繁加注润滑脂，降低后期维护成本。机构的运动轨迹完全在二维平面内完成，没有复杂的空间运动构件，加工制造难度低，所有构件均可采用普通钢材切削加工完成，制造成本低廉，适合在各类通用工业设备中批量推广应用，能够可靠适配中低速往复作业的工况需求，运动过程中冲击载荷小，运行平稳，可有效延长配套设备的整体使用寿命。
