全向移动麦克纳姆轮辊轮组结构设计

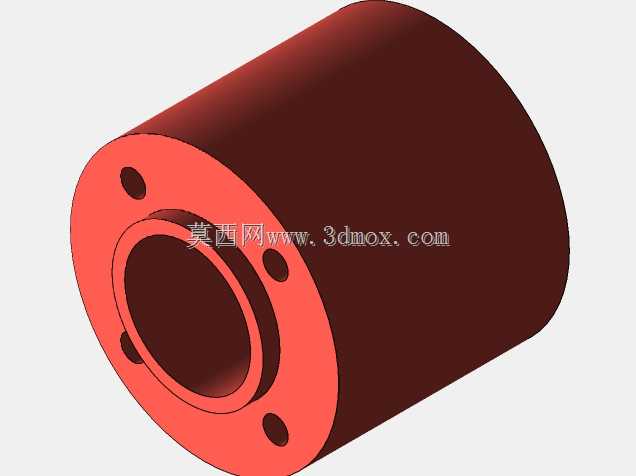

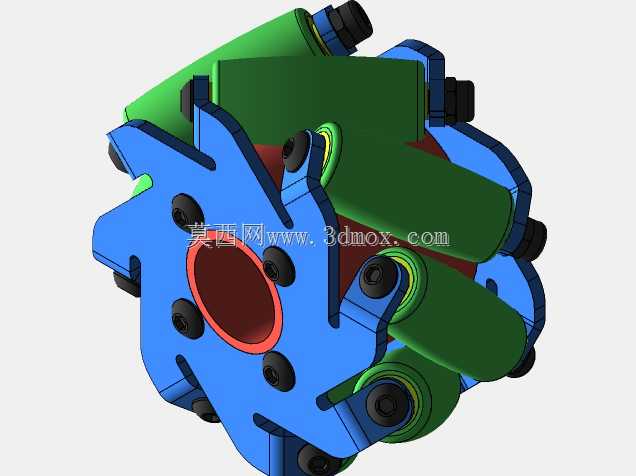

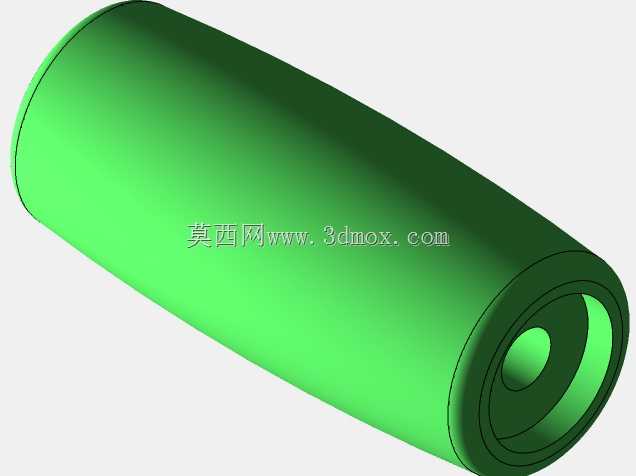

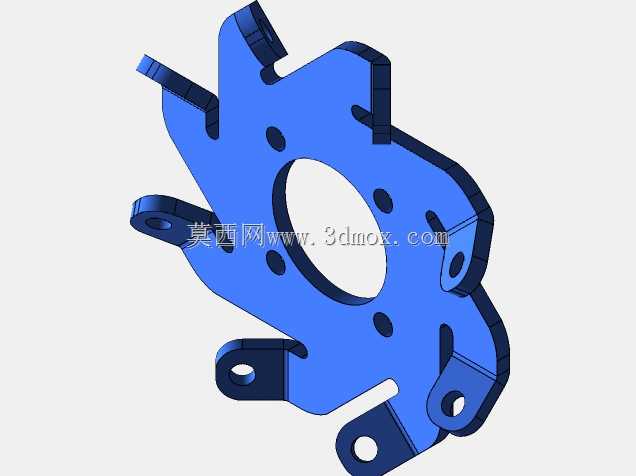

麦克纳姆轮是实现全向移动功能的核心行走部件，目前广泛应用在智能仓储AGV、工业巡检机器人、服务移动机器人、窄通道作业转运平台、特种作业移动设备等场景中，能够在不改变轮组自身朝向的前提下，完成直行、横移、斜行、原地零半径回转等复杂移动动作，完美适配空间受限、对移动灵活性要求极高的作业环境，解决传统转向轮组转弯半径大、窄空间无法灵活调整位姿的痛点。这款麦克纳姆轮采用多组周向排布的包胶外辊结构，辊轮轴线与轮体主轴线呈固定夹角布置，通过不同轮组的转速差与转向配合，将轮体主转动方向的动力分解为多个方向的矢量合力，最终实现平台任意方向的移动动作。设计过程中，轮体主轮毂采用辐条式镂空结构，在保证整体结构强度、满足安装定位精度要求的前提下，尽可能降低轮体自身重量，减少转动惯量对移动平台启停、调速过程的动态影响；轮毂中心设置标准通孔安装位，周边均布螺栓锁紧孔，可直接与驱动电机输出法兰、轮轴连接座适配，安装边界清晰，能够兼容多数常规移动底盘的轮组安装尺寸，无需额外定制复杂的转接连接件。周向排布的外辊采用高耐磨橡胶材质包覆，辊轮内部设置独立的转动支撑结构，可绕自身轴线自由转动，橡胶外层能够提供足够的地面摩擦力，避免全向移动过程中出现打滑、动力损耗过大的问题，同时橡胶材质具备一定的缓冲减震能力，可降低不平整路面对底盘框架、车载精密元器件的冲击。每一组外辊都通过独立的安装支座固定在轮毂的辐条卡槽内，采用标准紧固件锁紧，后期维护时可单独更换磨损的单根辊轮，无需整体更换整个轮组，大幅降低设备的后期运维成本。轮体整体结构紧凑，各部件之间预留足够的转动间隙，不会出现辊轮转动卡滞、相邻部件运动干涉的问题，辊轮外轮廓形成的包络圆尺寸统一，保证轮体转动过程中与地面接触的连续性，避免移动过程中出现颠簸、跳动的情况，保障移动平台运行的平稳性。
