拉伸载荷下双杆连接指关节结构

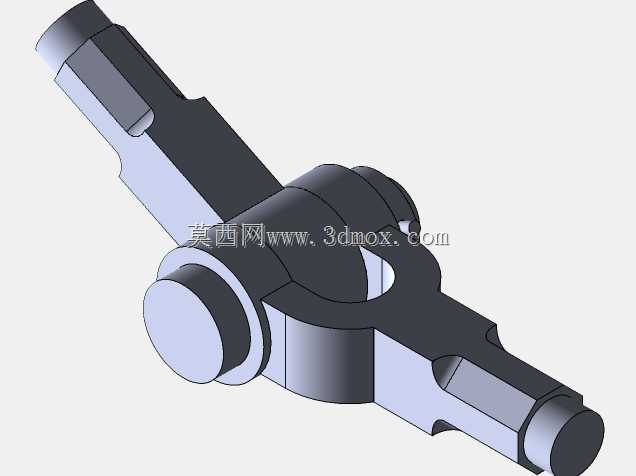

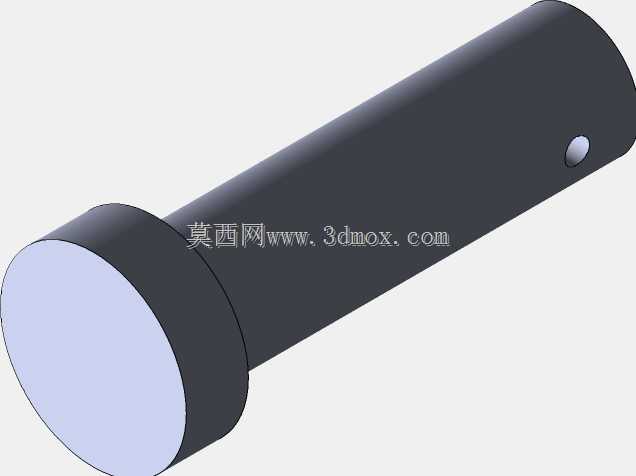

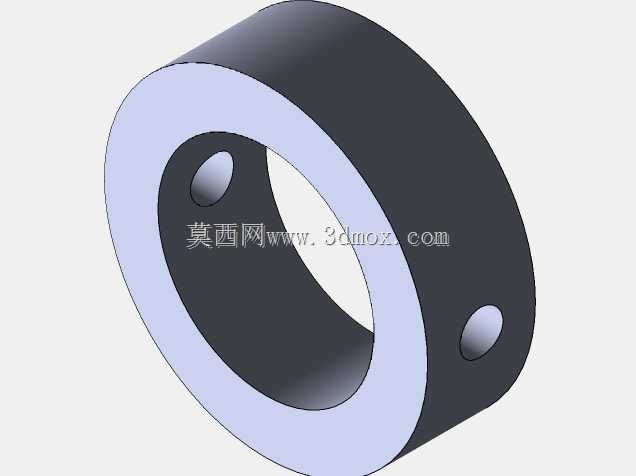

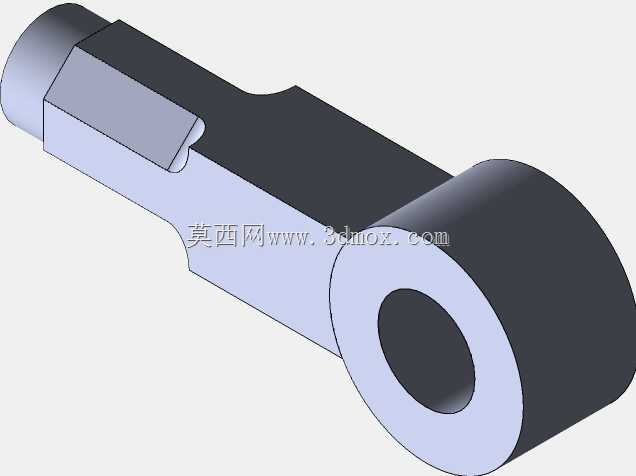

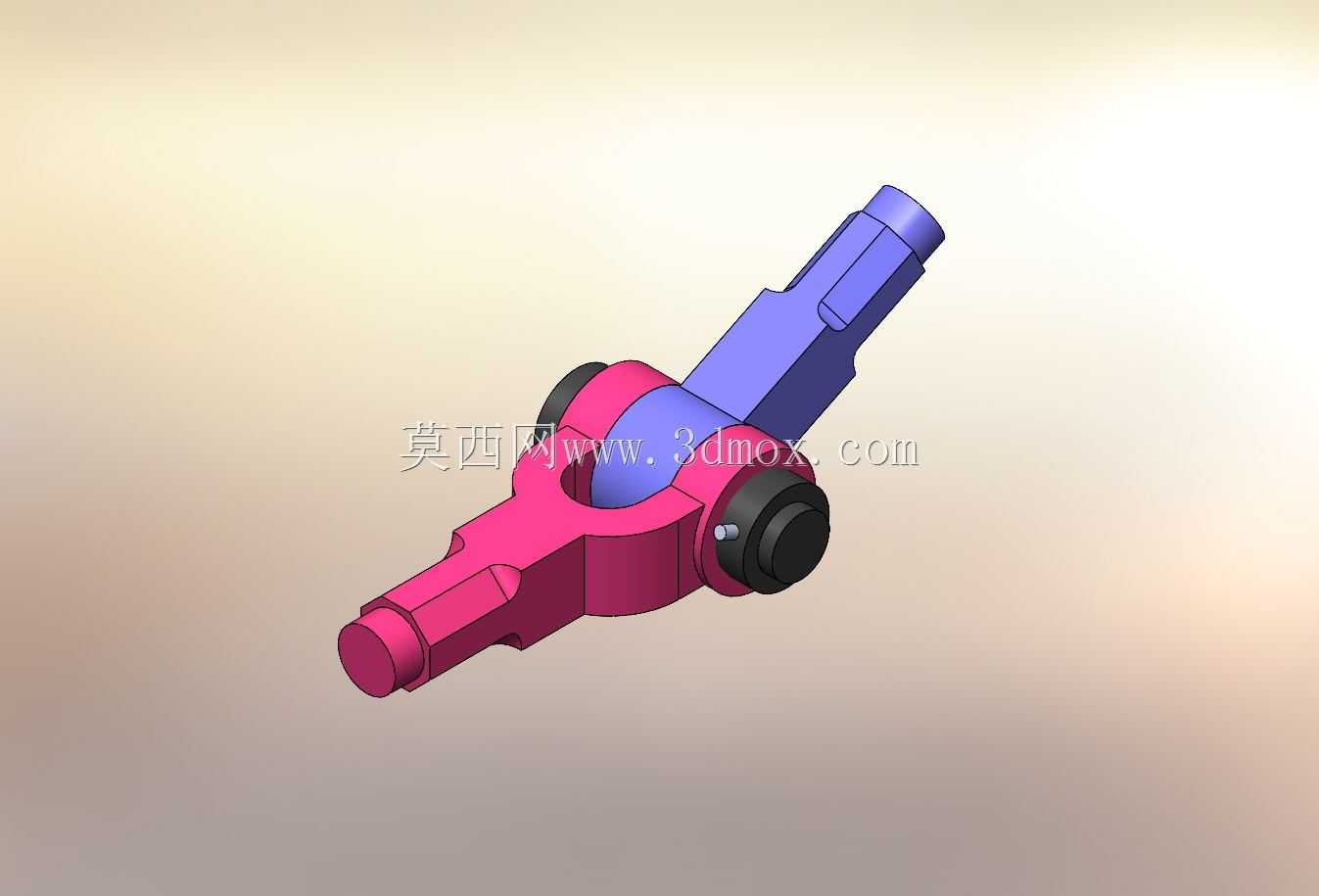

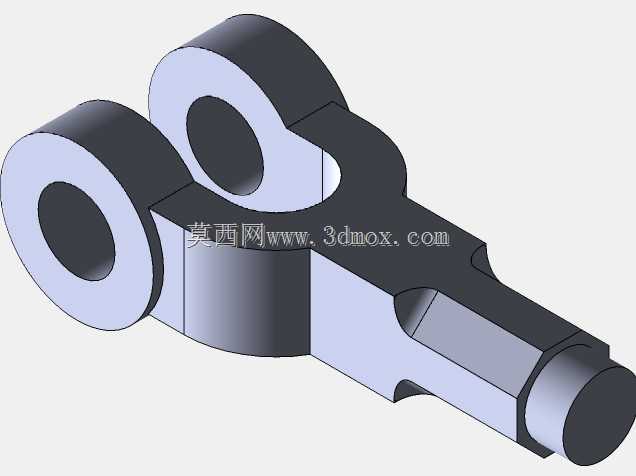

该指关节结构主要应用于需要在拉伸载荷工况下实现两根杆件稳定连接的机械传动场景，常见于工业机械手末端执行器连杆机构、小型自动化设备的传动铰接部位、仿生机械指节联动结构以及轻载工装夹具的活动连接环节，能够在承受轴向拉伸作用力的同时，保留一定角度的相对转动自由度，适配杆件在运动过程中产生的角度偏移需求，避免刚性连接在载荷波动或角度错位时出现的应力集中、杆件断裂等失效问题。从功能特性来看，该结构采用分体式铰接设计，主体承力座为对称式叉形结构，两侧设置同轴铰接安装位，通过铰接销轴实现与对接杆件的转动连接，承力座两端分别设置不同截面的杆件对接接口，一端为圆柱轴头式对接结构，另一端为带定位平面的多边形轴头结构，可适配不同安装形式的传动杆件，铰接部位两侧设置限位挡圈结构，能够限制销轴的轴向窜动，同时避免铰接部位在转动过程中出现过度偏转，保证传动过程中的运动轨迹精度。在设计思路上，该结构优先保障拉伸载荷下的结构强度，承力座主体采用等强度过渡设计，在铰接孔周边、轴头与主体衔接位置均设置圆角过渡结构，降低应力集中系数，铰接销轴与安装孔之间采用小间隙配合，既保证转动灵活性，又避免间隙过大导致的传动回程误差，整体结构无冗余设计，所有非承力部位均做轻量化挖除处理，在保证结构强度满足拉伸载荷要求的前提下，尽可能降低整体重量，适配轻载高速运动的传动场景。从安装边界来看，该结构整体轴向长度适配常规小型传动杆件的安装间距，铰接部位的转动角度范围覆盖常规连杆机构的摆角需求，两端对接轴头的直径、长度尺寸均符合通用机械传动杆件的接口标准，无需额外加工适配结构即可直接与对应规格的杆件完成装配，铰接部位的外径尺寸经过优化，不会在转动过程中与周边相邻结构产生运动干涉，可直接集成到现有连杆传动系统中，无需对周边配套结构进行大幅改动。
