四型腔带潜伏浇口注塑模具结构设计

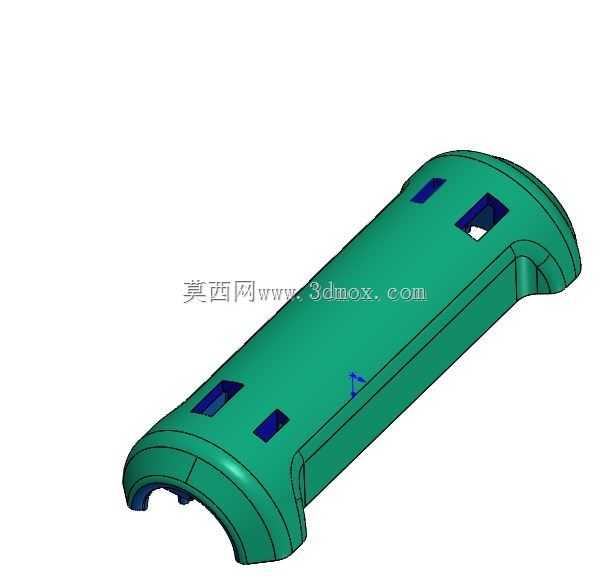

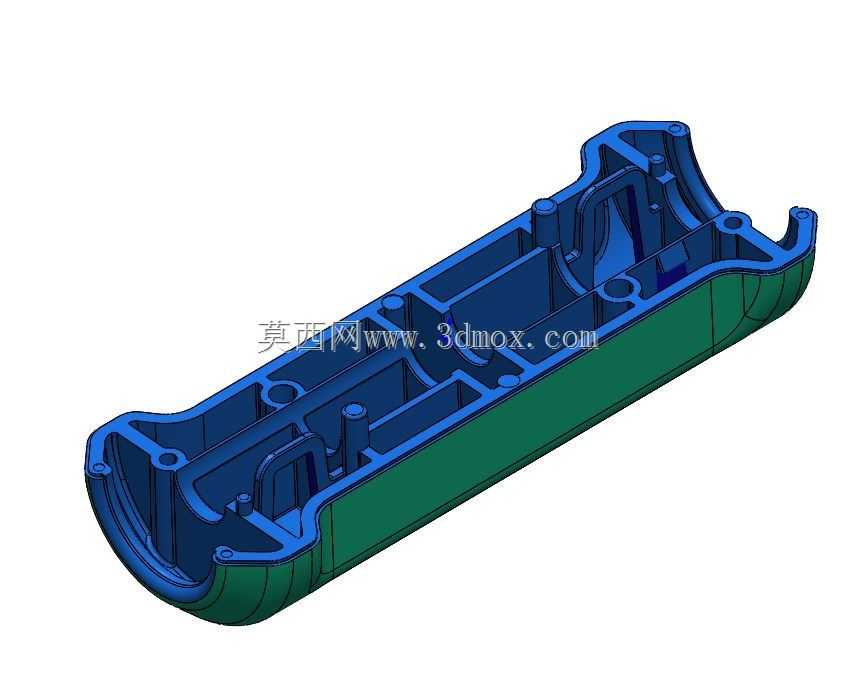

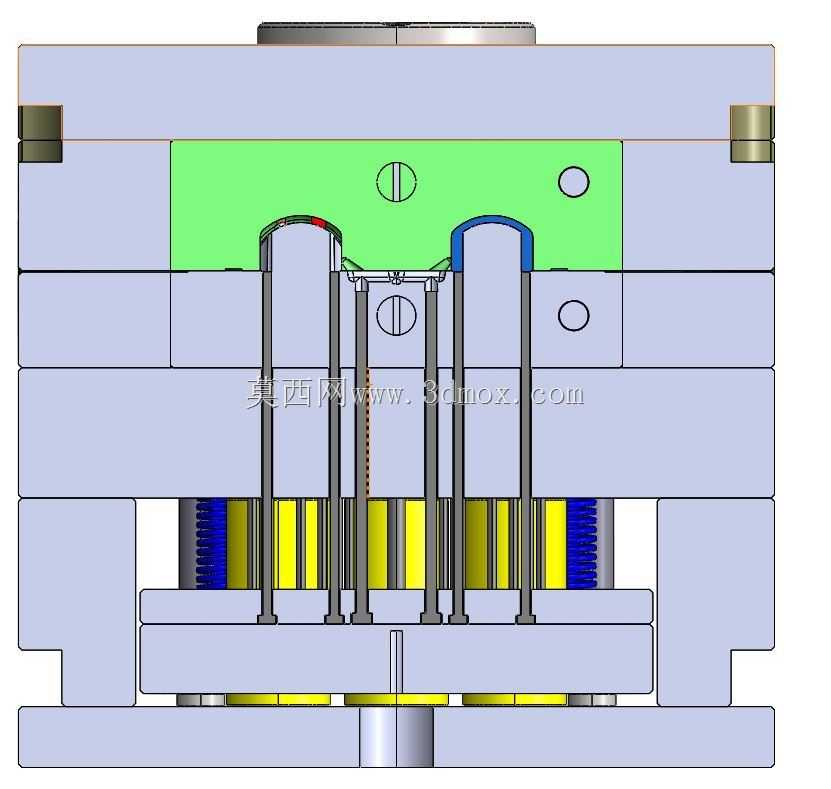

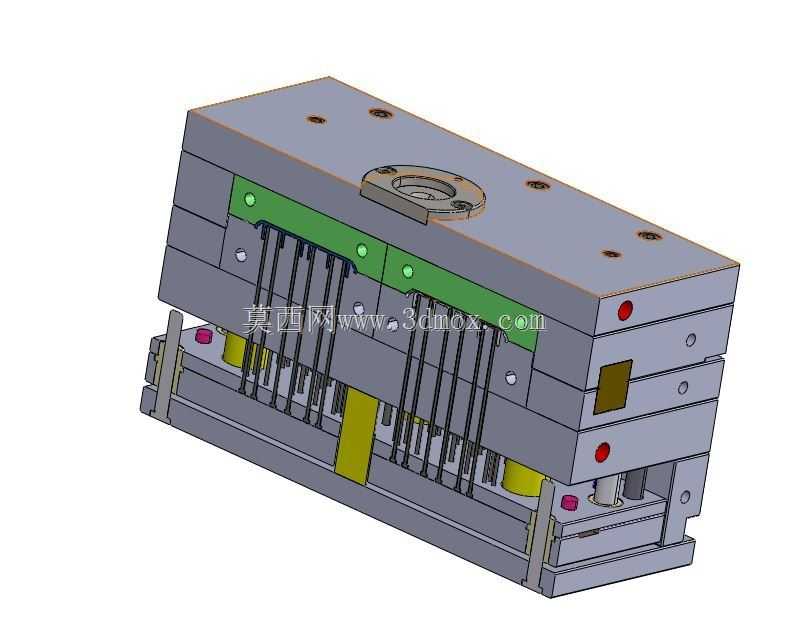

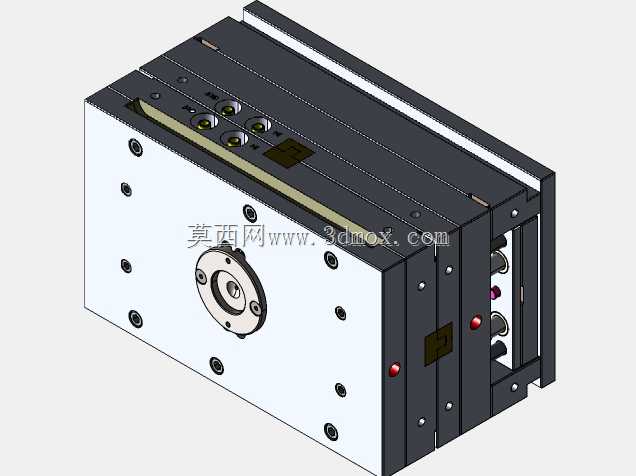

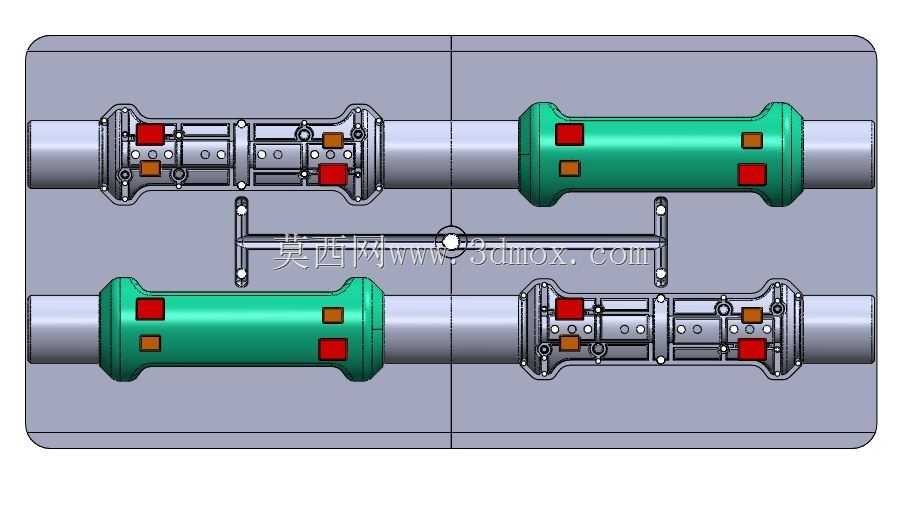

这套四型腔注塑模具主要应用于小型塑胶零部件的批量注塑生产场景，适配卧式注塑机的安装使用需求，能够在单次注塑循环中同时完成四件相同塑胶制品的成型作业，大幅提升小尺寸塑胶件的生产效率，常见于消费电子小配件、日用塑胶卡扣、小型工业塑胶连接件的生产制程中。模具采用标准模架叠加定制成型结构的设计思路，整体为多层板叠装结构，从上至下依次包含定模固定板、流道板、定模板、动模板、支承板、顶出固定板、顶出底板、动模固定板，各层板件通过导柱导套实现精准合模导向，保证合模过程中动定模的对位精度控制在0.02mm以内，避免成型过程中出现飞边、错位等成型缺陷。浇口形式选用潜伏式浇口，也就是行业内常说的海底浇口，这类浇口在开模过程中可以自动实现浇口与制品的自动切断，不需要后续人工修剪浇口工序，能够有效减少后处理人工成本，同时浇口痕迹位于制品隐蔽位置，不会影响制品的外观面质量，适配外观要求较高的小型塑胶件生产。模具的顶出结构采用复位杆配合弹簧复位的设计，顶出元件包含圆顶针、扁顶针，针对不同结构的制品部位匹配对应的顶出元件，保证顶出过程中制品受力均匀，不会出现顶白、顶穿、变形等顶出缺陷；流道部分采用平衡式流道布局，四个型腔的流道长度、截面尺寸完全一致，保证注塑过程中熔融塑胶能够同时填充到四个型腔内部，确保四个型腔成型的制品尺寸一致性、重量偏差控制在合理范围内，减少成型过程中出现的缺胶、困气、烧焦等问题。模具的冷却系统采用循环水路设计，在定模、动模的成型镶件内部均匀布置冷却水道，通过恒温冷却水的循环带走注塑过程中传递到模具的热量，保证模具整体温度均匀稳定，缩短制品的冷却定型时间，进一步提升整体生产效率，同时避免因模具温度不均导致的制品翘曲、尺寸超差等问题。模具的安装边界适配常用的160吨级卧式注塑机，定位圈、浇口套尺寸符合通用注塑机的安装标准，不需要额外定制转接零件就可以直接上机安装调试，模具的整体闭合高度、开模行程都匹配对应注塑机的参数范围，顶出孔位置也与注塑机的顶杆位置对应，能够快速完成上机装模作业，减少换模调试的时间成本。模具还设置了必要的行程开关、精定位组件，开模合模过程中可以通过行程开关传递位置信号，配合注塑机的控制系统实现自动化生产，精定位组件则进一步保证合模过程中成型镶件的对位精度，满足高精度塑胶件的成型尺寸要求。
