单腔热流道注塑模具结构设计

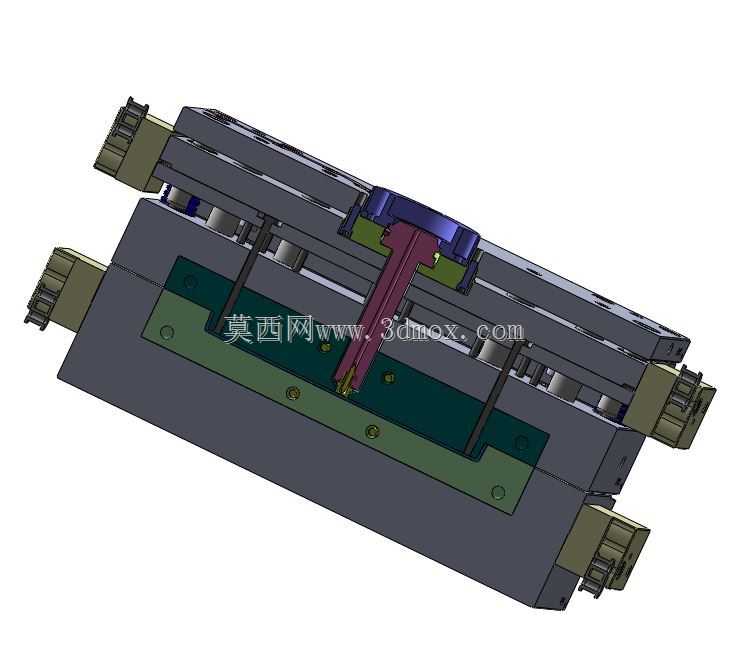

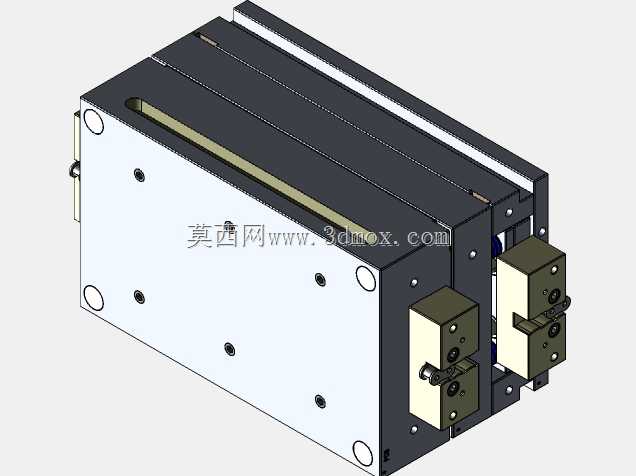

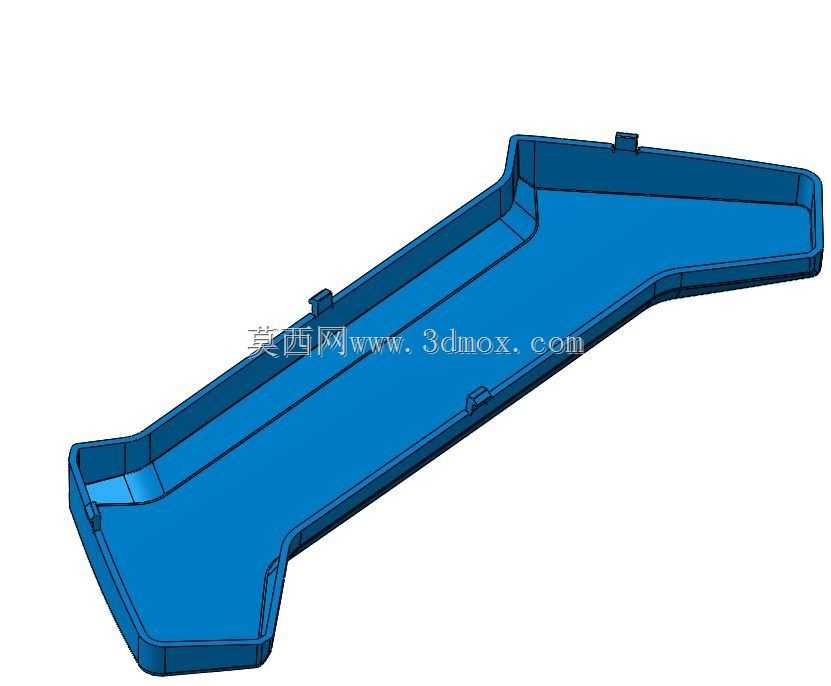

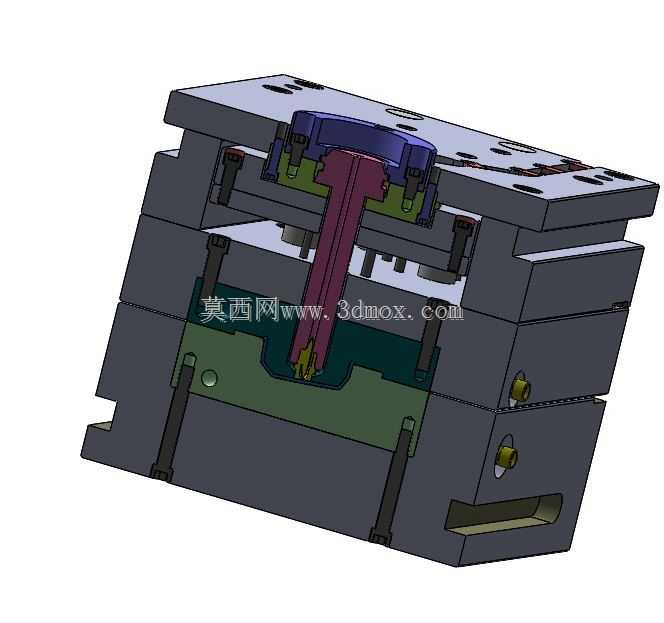

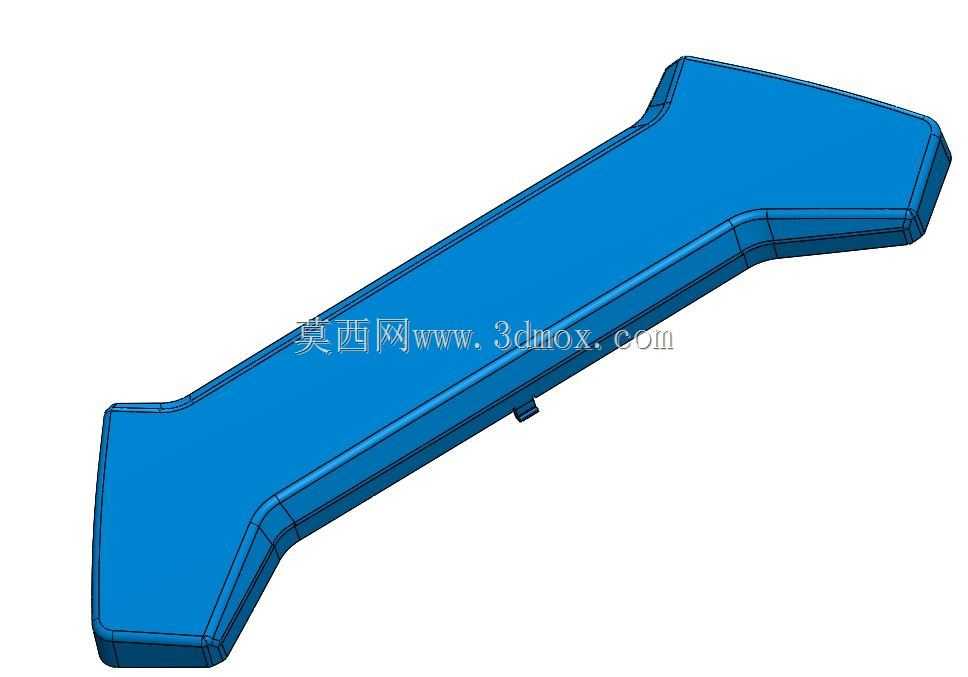

这款单腔热流道模具主要应用于小批量精密塑胶件的注塑生产场景，常见于消费电子小型结构件、家电功能按键、工业设备小型塑胶配件的成型加工环节，相比普通冷流道模具，它能够有效减少流道凝料的产生，降低原料损耗，同时缩短注塑成型周期，提升单件产品的生产效率，尤其适配尺寸精度要求高、外观面不允许有浇口痕迹的小型塑胶制品生产。从实际用途来看，这套模具承担着塑胶熔体从注塑机喷嘴注入后，通过热流道系统恒温输送到型腔内部，完成充模、保压、冷却后开模顶出成品的全流程成型功能，热流道系统全程保持熔体熔融状态，不需要每次开模取出流道凝料，能够大幅减少后续浇口修剪的人工工序，提升成品外观一致性。在功能特性上，这套模具采用多侧抽芯结构，针对产品侧面的倒扣结构设计了独立的滑块抽芯机构，开模过程中先通过侧边的驱动组件完成侧向分型，抽出侧面成型镶件后再完成主分型开模，避免顶出过程中拉伤产品侧壁；模具的热流道喷嘴采用单点针阀式结构，能够精准控制浇口的开闭时间，避免浇口出现拉丝、流涎问题，保证产品浇口位置的平整光滑；模架部分采用标准模胚搭配定制化镶件结构，型腔、型芯镶件采用独立装配设计，后续如果产品局部结构调整，只需要更换对应镶件即可，不需要整体重做模架，降低模具改造成本。设计思路上，这套模具优先考虑了生产过程的稳定性，热流道板的加热元件采用分区控温设计，能够根据不同位置的熔体流动需求调整温度，避免熔体局部过热分解或者温度过低流动性不足；冷却水路采用环绕型腔、型芯的循环布局，保证成型过程中模温均匀，减少产品因冷却不均产生的翘曲、缩痕问题；顶出系统采用多顶针均衡布局，顶出力均匀分布在产品的非外观面，避免顶出过程中产品出现顶白、顶穿缺陷。在外形尺寸与安装边界上，这套模具整体为长方体结构，侧边的抽芯驱动组件向外延伸出一定距离，安装时需要匹配对应吨位的注塑机拉杆间距，预留足够的抽芯动作空间，模具的定位圈、浇口套尺寸适配常规卧式注塑机的安装标准，上下模的安装孔位按照通用注塑机模板尺寸设计，不需要额外改装即可快速上机安装，模具的总厚度适配注塑机的最大最小模厚范围，开模行程满足产品顶出加上抽芯动作的总行程需求，能够保证生产过程中动作顺畅无干涉。
