双腔定制流形热流道注塑模具结构

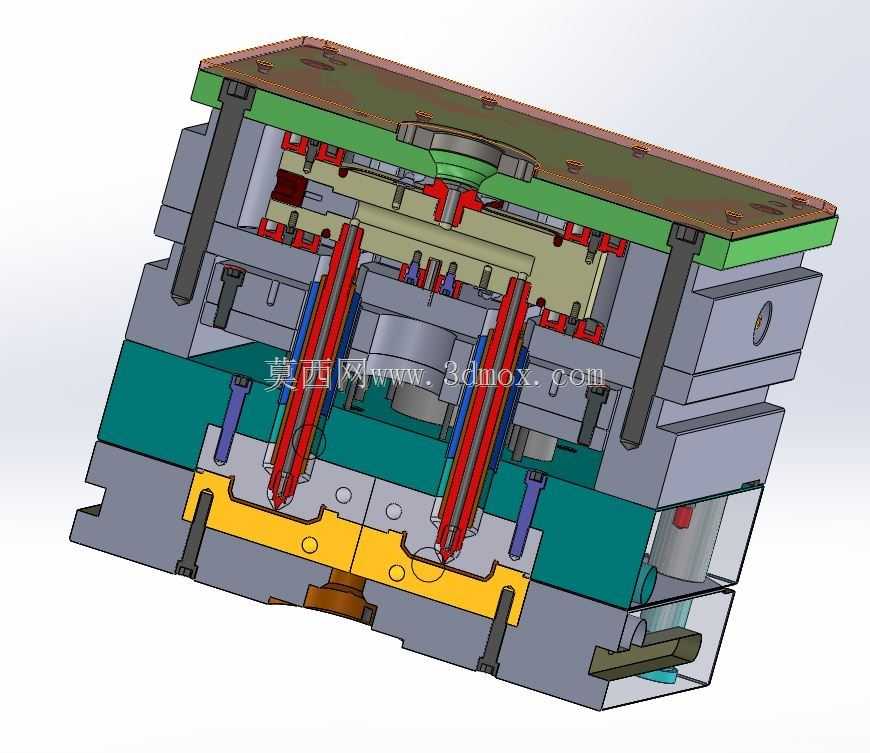

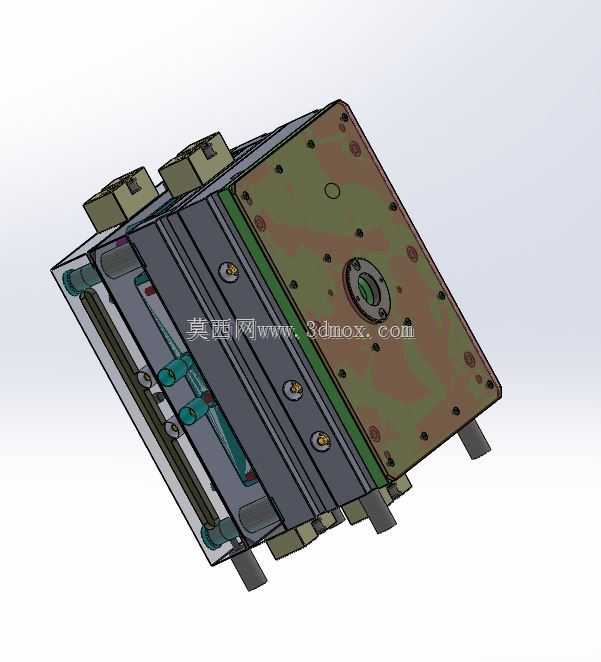

这套热流道模具主要面向消费电子外壳、小型家电结构件的批量注塑生产场景，适配聚丙烯、ABS、改性聚苯乙烯等多种常用热塑性塑料的成型加工，能够在连续生产工况下稳定完成双腔同步注塑作业，相比普通冷流道模具可减少流道凝料损耗，大幅提升原料利用率，降低单件产品的生产成本。模具整体采用叠层式板件装配结构，从进料侧到成型侧依次排布定位面板、热流道固定板、型腔板、型芯板与动模底座，各板件通过精密导柱导套实现合模定位，合模过程中导向部件的配合间隙控制在微米级，避免合模错位导致的产品飞边、壁厚不均等成型缺陷。热流道系统集成在流道固定板内部，采用分区加热控温设计，每个进料点对应独立的加热元件与温度传感模块，可根据不同原料的熔融温度特性调整各区域温度，保证流道内的塑料熔体始终保持均匀熔融状态，避免出现冷料、流道堵塞问题，同时减少熔体在流道内的压力损失，让型腔内的充模过程更平稳，降低产品出现缺胶、气泡、熔接痕的概率。双腔的流形排布经过流体力学仿真优化，两个型腔的进料路径长度、转角数量完全对称，保证熔体能够同时充满两个型腔，让两个模腔的成型压力、冷却速率保持一致，产出的两个产品尺寸精度、外观质量偏差控制在极小范围内，满足高精度结构件的批量生产一致性要求。模具的安装边界适配市面上多数标准卧式注塑机的装模尺寸，动模侧的顶出结构采用标准顶针排布，对应产品的非外观面设置顶出位置，避免顶出痕迹影响产品外观质量，同时顶出行程经过匹配设计，保证产品成型后能够顺利脱模，不会出现顶白、顶穿等问题。模具的冷却水路采用随形排布设计，在型腔与型芯内部靠近成型面的位置设置循环冷却通道，能够在充模完成后快速带走热量，缩短产品冷却定型时间，提升整体生产节拍，同时均匀的冷却布局可减少产品因冷却不均产生的翘曲变形问题，提升产品成型合格率。整套模具的结构设计兼顾了生产效率、成型质量与维护便捷性，热流道部件采用模块化安装，日常维护时可快速拆卸更换加热元件或喷嘴，不需要完全拆解整副模具，大幅减少设备停机维护的时间成本。
