卧式燃料水储存压力容器结构设计

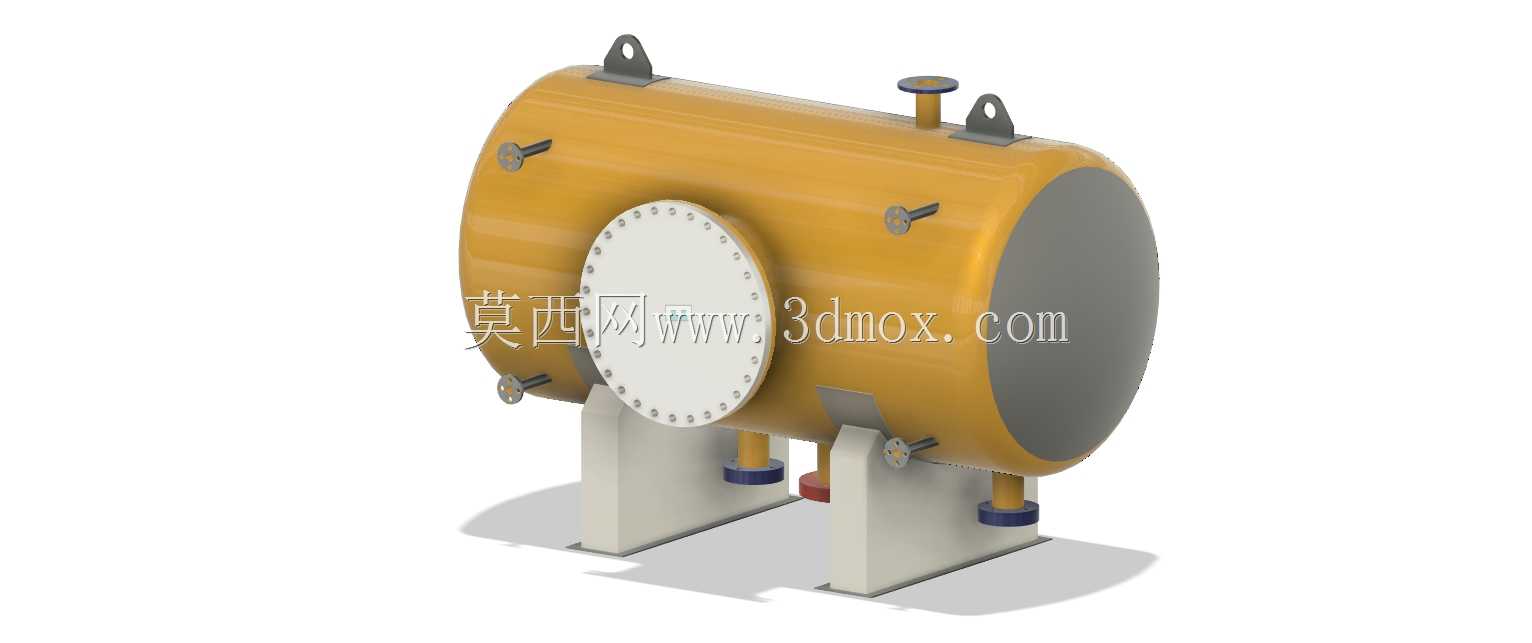

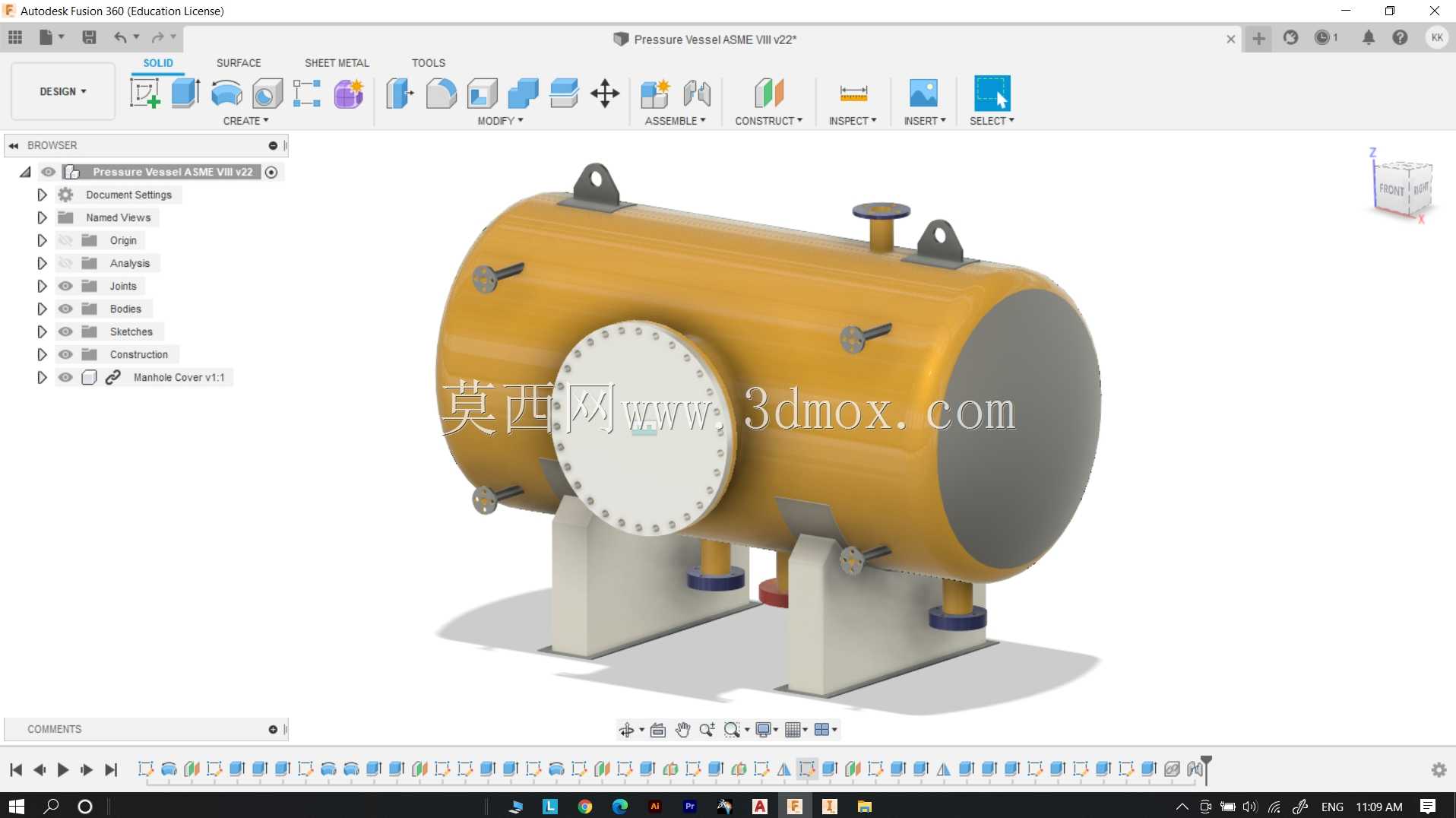

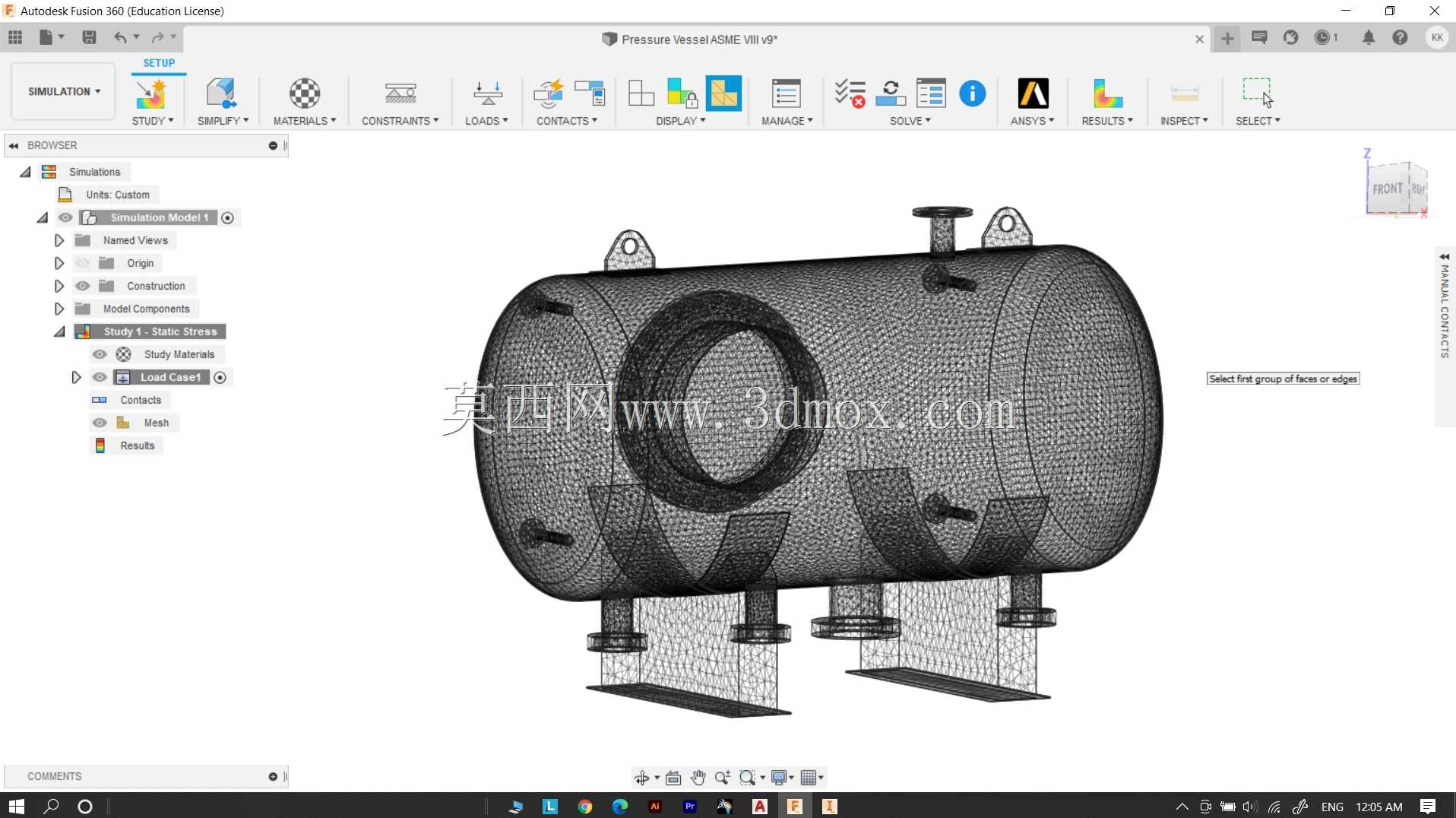

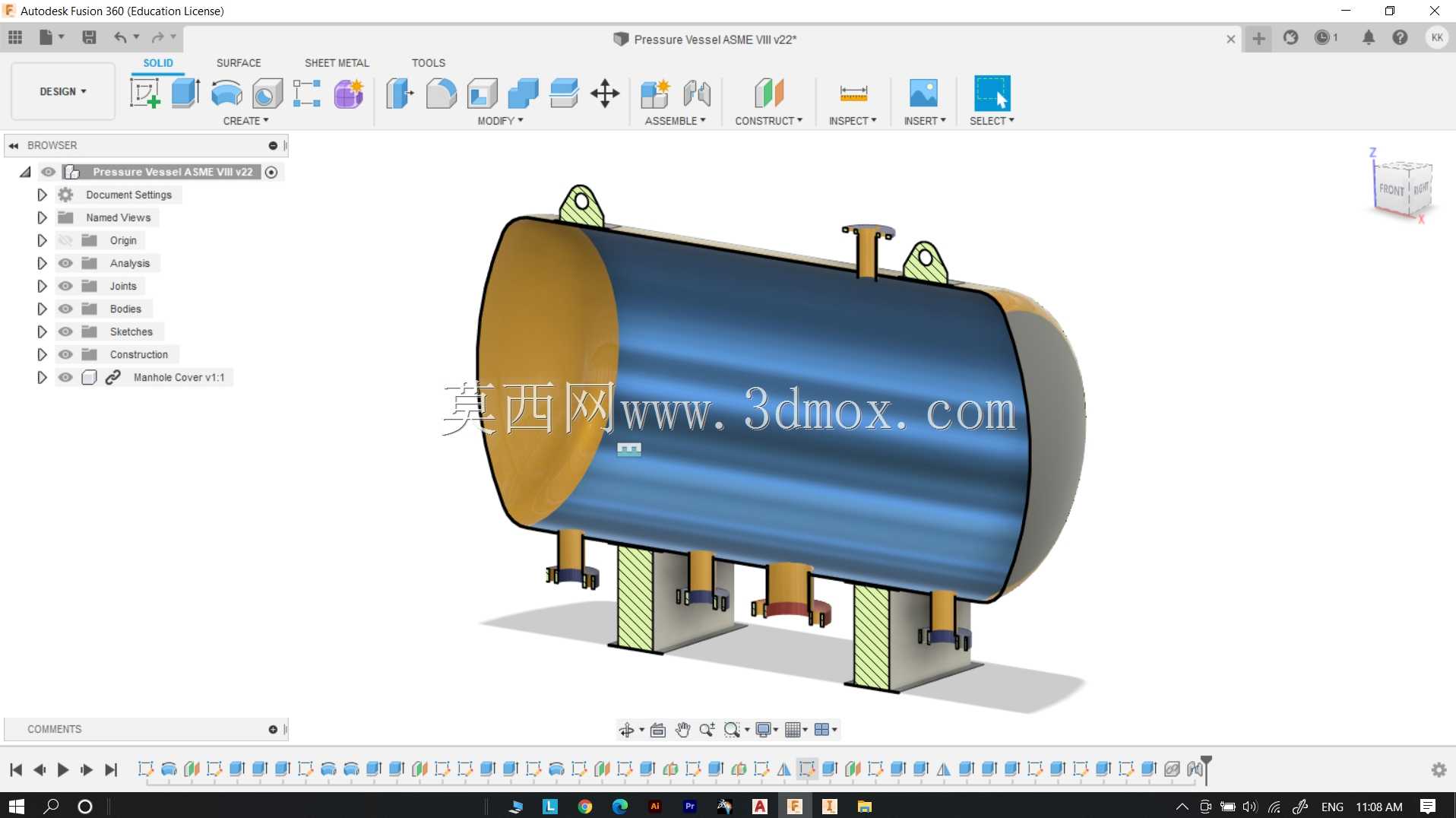

该卧式承压储存设备主要面向中小型工业供能、厂区供水配套场景设计，可同时适配液态燃料、生产用水的承压储存需求，常见于分布式能源站、小型加工厂动力配套、野外作业临时供能供水单元等场景，能够在稳定承压状态下完成介质的密闭存储，避免介质泄漏、外界杂质侵入造成的介质污染或安全隐患。设备整体采用卧式圆筒形罐体结构，相比立式储罐拥有更低的安装重心，对安装场地的地面承重要求更低，同时便于日常巡检时对罐体侧面接口、密封结构进行检查维护。罐体一端采用大直径法兰盲板密封结构，法兰周向均匀布置紧固螺栓，可在设备需要内部检修、清理杂质时快速拆卸端盖，无需对整体罐体进行切割作业，大幅降低后期运维的工作量与成本；罐体顶部设置有吊耳结构，可直接配合起重设备完成整体吊装转运，无需额外焊接吊装点位，避免吊装过程中对罐体承压壁造成损伤；顶部同时设置有压力监测接口与排气阀接口，可实时接入压力传感元件监测罐内压力状态，超压时可通过排气阀快速泄压，保障运行安全。罐体底部采用双鞍式支座结构，支座与罐体之间设置有缓冲垫结构，可抵消罐体充放介质过程中产生的微小形变与振动，避免应力集中造成罐体焊缝开裂；支座底部预留有地脚螺栓安装孔，可直接与混凝土地面基础固定，抵御外部振动、轻微地质晃动带来的倾覆风险。罐体侧面下部布置有介质进出接口、排污接口，可分别对接介质输送管路与排污管路，日常运行时介质从下部接口完成进出，沉积在罐体底部的杂质可通过排污接口定期排出，避免杂质堆积影响介质纯度或腐蚀罐体内壁。设计过程中严格遵循承压设备相关规范要求，罐体壁厚经过承压强度校核，可稳定承受预设内部压力，法兰密封面采用平面密封结构，搭配密封垫片可实现无泄漏密封，所有接口的位置布置充分考虑现场管路排布的便利性，预留足够的安装操作空间，避免管路安装时与支座、地面基础产生干涉；整体外形尺寸适配常规工业场地的安装空间，运输时可整体装车无需拆分，到场后仅需完成地脚固定与管路对接即可投入使用，大幅降低现场安装的施工周期与难度。
