单级圆柱直齿轮减速传动机构设计

项目分类:减速机 发布时间:2024-09-22 ID:773751
  • 单级圆柱直齿轮减速传动机构设计
  • 单级圆柱直齿轮减速传动机构设计
  • 单级圆柱直齿轮减速传动机构设计
  • 单级圆柱直齿轮减速传动机构设计
  • 单级圆柱直齿轮减速传动机构设计
  • 单级圆柱直齿轮减速传动机构设计

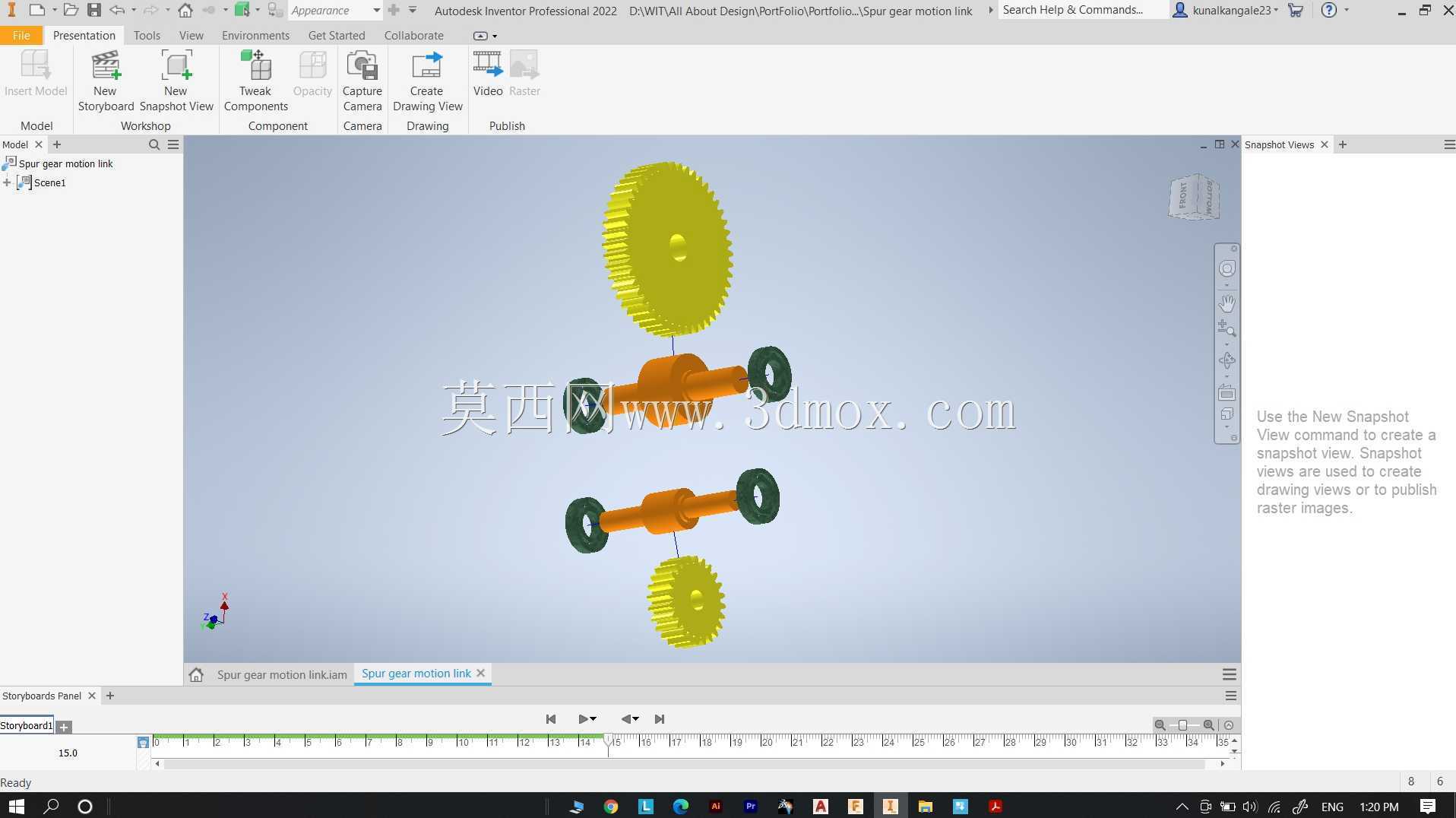

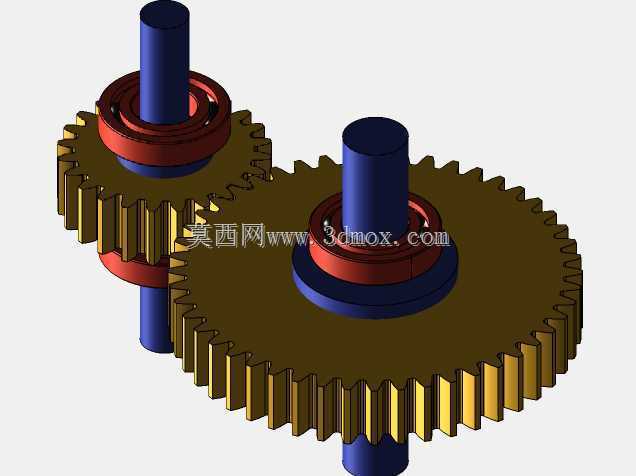

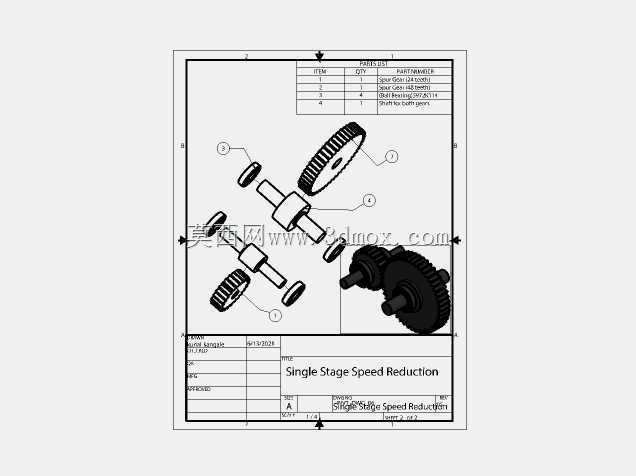

  这套单级齿轮减速结构,是动力传动系统里最基础也最常用的减速构型,日常在轻工输送线、小型物料搅拌设备、低功率风机驱动、农用小型机具的动力匹配环节都能见到它的身影,核心作用就是把原动机输出的高转速低扭矩动力,转换成作业端需要的低转速大扭矩输出,匹配执行机构的负载工况需求。从结构布局来看,这套传动采用平行轴圆柱直齿轮啮合方案,两个齿轮分别通过平键与输入、输出轴实现周向固定,轴肩配合套筒实现齿轮的轴向定位,轴段两端预留了轴承安装位,可直接适配深沟球轴承完成箱体内部的回转支撑,不需要额外设计复杂的定位结构,装配工序简单,后期维护更换易损件也十分方便。设计阶段首先要匹配的是动力输入与输出的转速扭矩关系,这套结构的传动比设定为2,

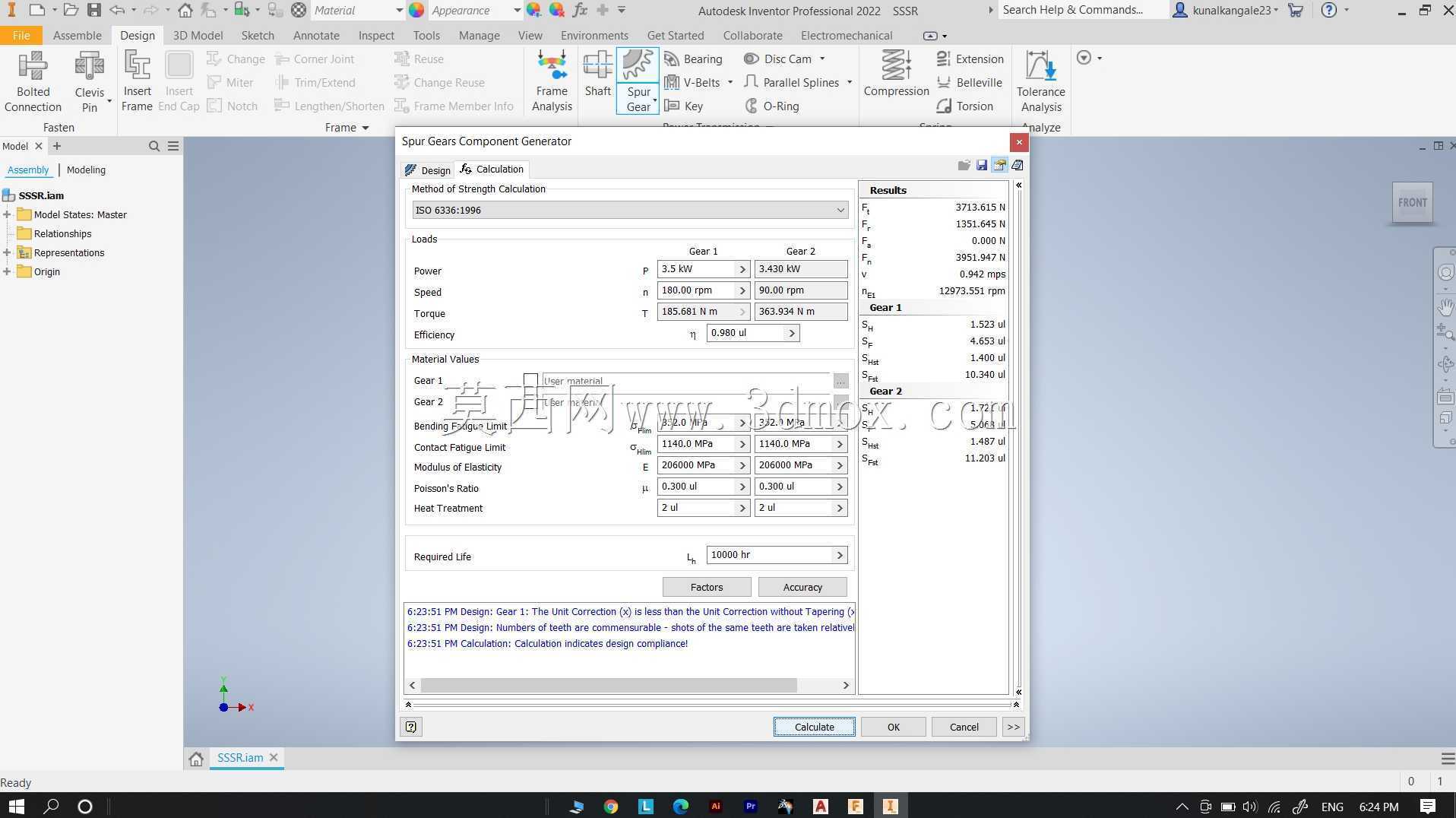

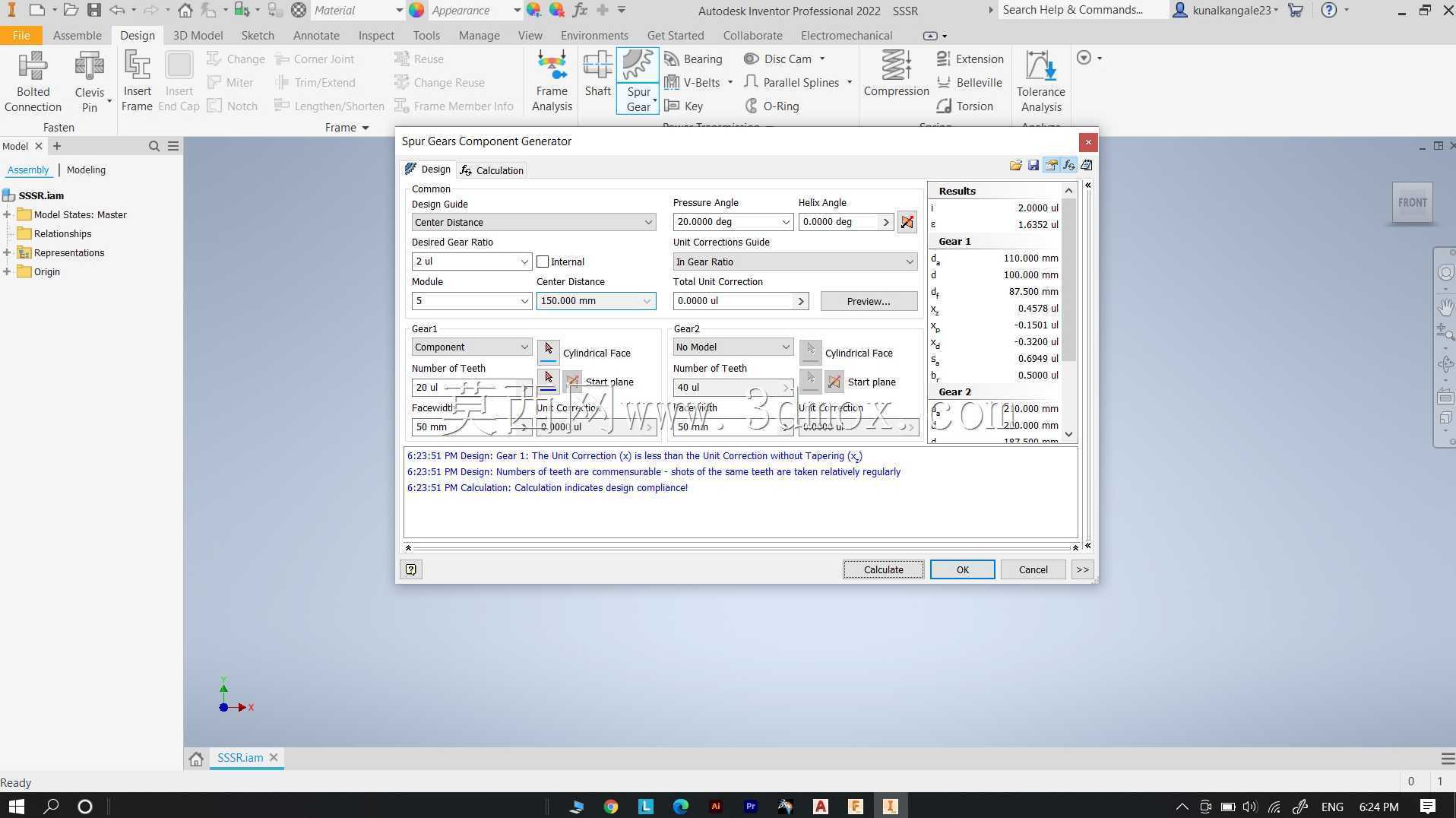

  输入转速180rpm时输出转速稳定在90rpm,输入扭矩185N·m的工况下输出扭矩可达363.9N·m,传动效率损失控制在合理区间,完全能满足中小功率恒定负载的传动需求,不会出现扭矩储备不足导致的齿轮打齿、轴系变形问题。齿轮参数选择上采用标准模数直齿设计,齿宽系数选取常规通用值,既保证轮齿啮合的接触强度与弯曲强度,又不会因为齿宽过大导致轴系受载后出现偏载,加剧齿面磨损;两个齿轮的齿数差严格匹配传动比要求,齿顶圆、齿根圆尺寸都经过啮合干涉校验,装配后不会出现齿顶卡滞、侧隙过大的问题,正常润滑条件下运行噪音控制在工业设备允许的范围内。安装边界方面,两根平行轴的中心距严格按照齿轮啮合中心距设计,

  轴伸端的直径尺寸预留了联轴器安装的配合公差,可直接对接原动机输出轴与作业端负载轴,不需要额外加工转接轴段;齿轮与轴的配合采用过渡配合,既保证传动过程中不会出现相对窜动,又能在维修时顺利拆卸,不会损伤配合面。实际应用场景中,这类单级减速结构因为结构简单、零件数量少、制造成本低,常被用在对传动精度要求不是极高、负载平稳无强冲击的场合,比如小型皮带输送机的驱动端、实验室小型搅拌装置的动力传输、自动化生产线的小型工件移载机构驱动,相比多级减速结构,它的传动链更短,效率损失更小,故障点也更少,日常维护只需要定期检查轴承润滑状态、齿面磨损情况即可,不需要复杂的维保工序。设计过程中还充分考虑了加工工艺性,齿轮采用常规滚齿工艺就能达到精度要求,

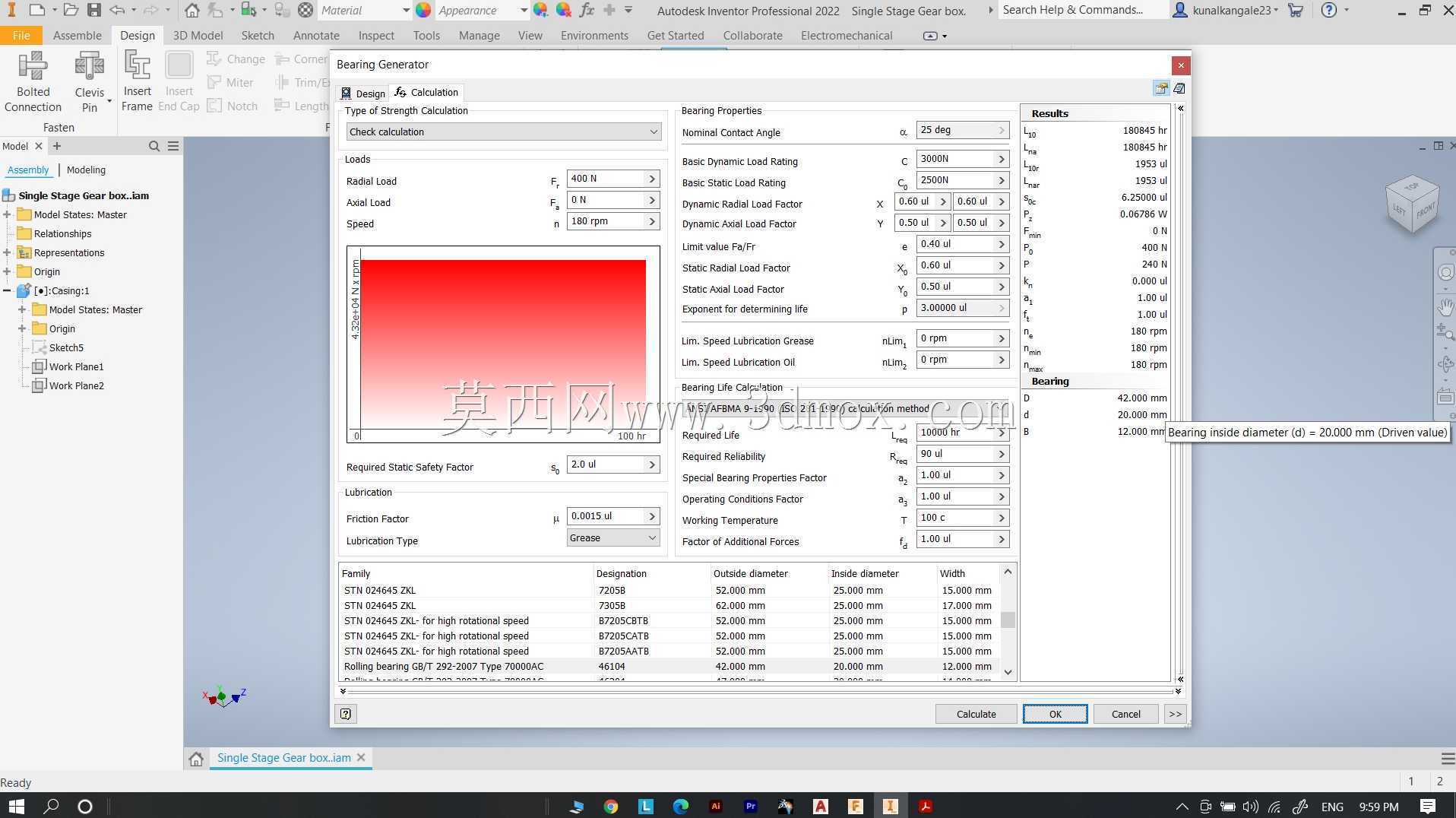

  轴类零件采用普通车削、铣键槽工序即可完成加工,不需要特殊的定制刀具或加工设备,适合中小批量生产加工,能有效降低整套传动机构的制造成本。轴系的受力分析阶段,已经校核了齿轮啮合处的径向力对轴的弯曲作用,轴的直径选取满足弯扭组合强度要求,长期满负载运行也不会出现轴的塑性变形或疲劳断裂,轴承的额定动载荷也匹配运行寿命要求,正常工况下能达到设计的使用周期。另外这套结构的啮合侧隙选取了通用工业传动的标准值,既能补偿热膨胀带来的尺寸变化,又不会因为侧隙过大导致传动反向空程过大,影响传动的平稳性,在恒定转向的负载场景下运行稳定性表现优异。
