符合ASME标准的管壳式热交换设备结构

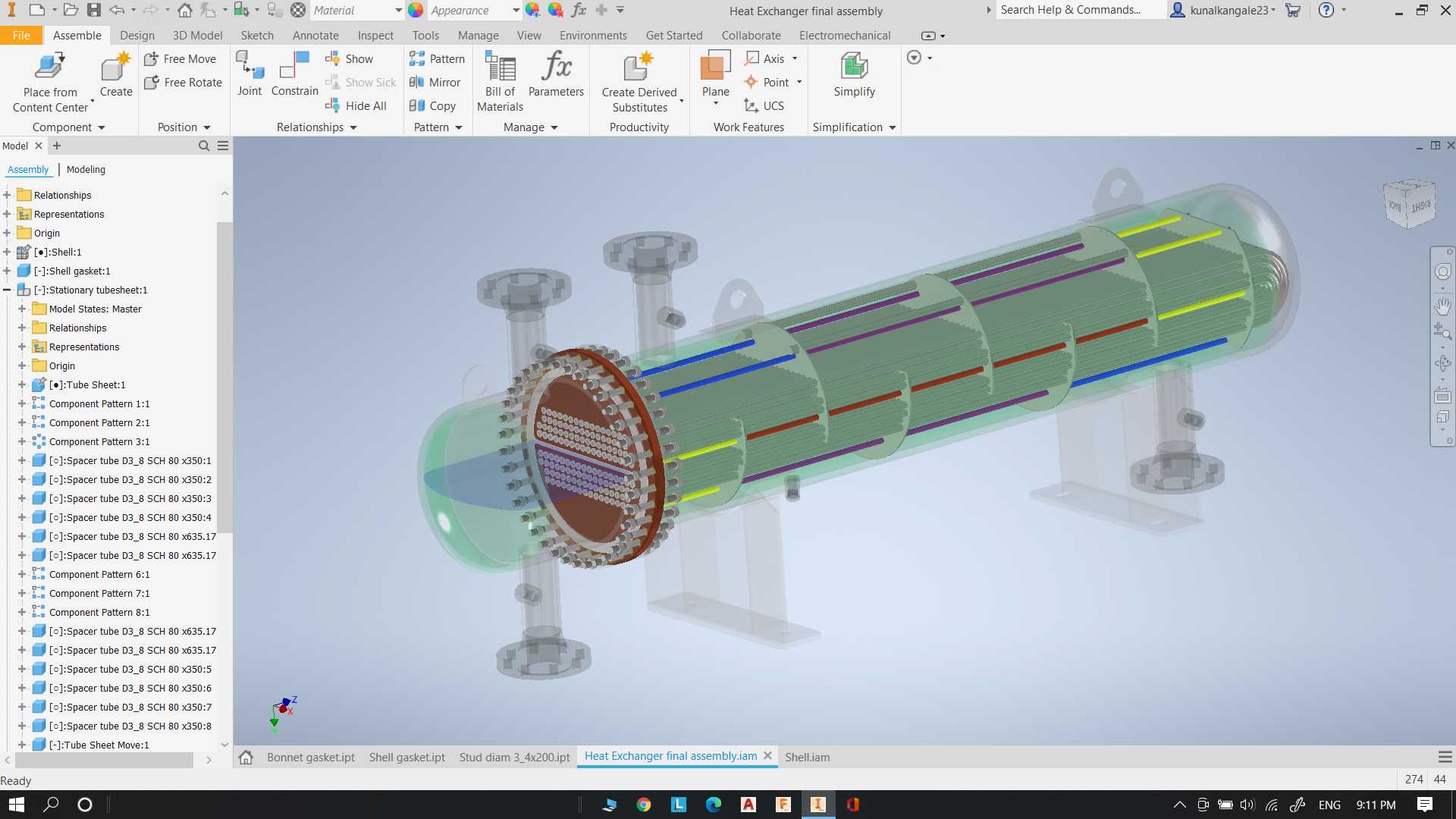

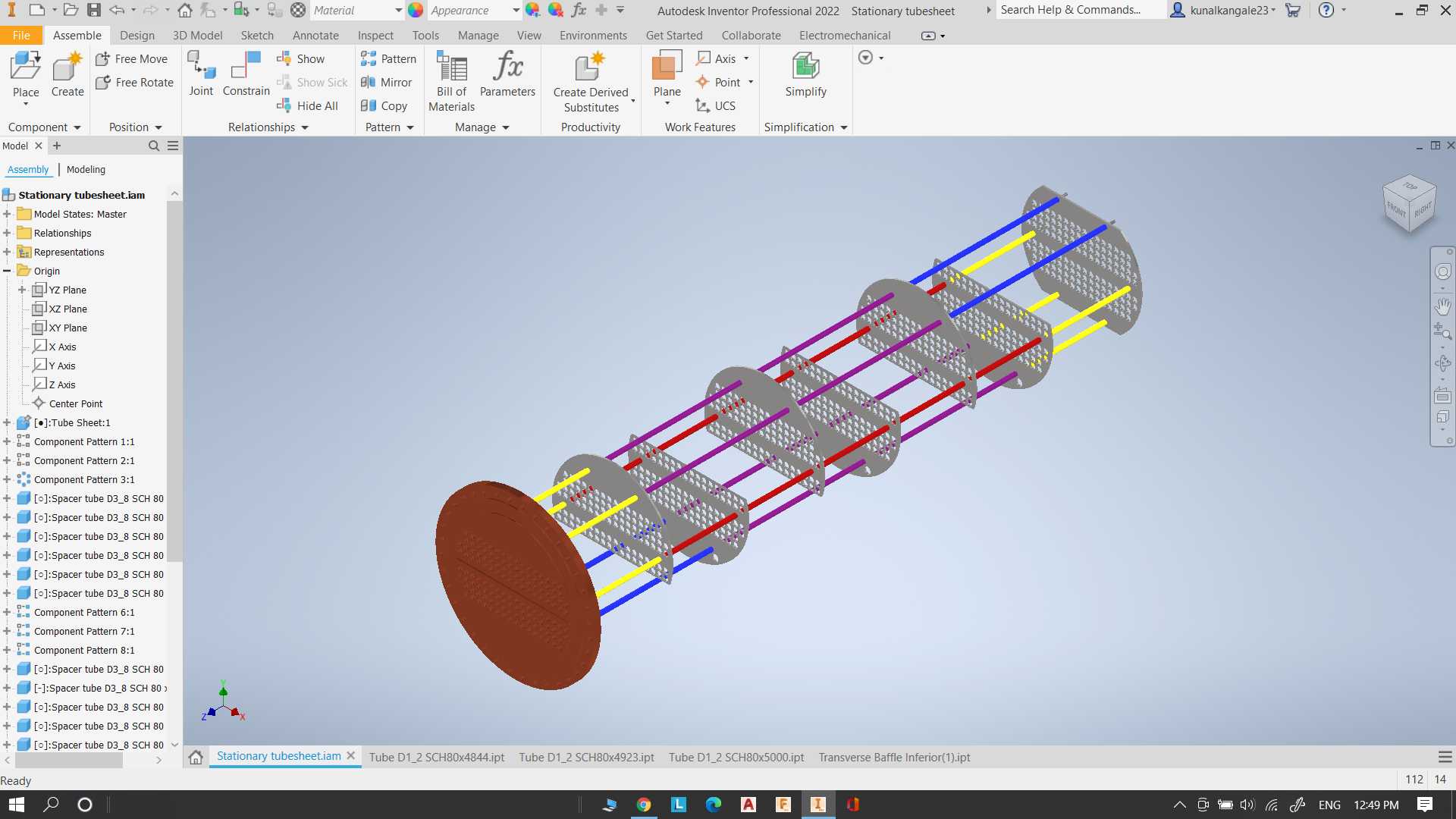

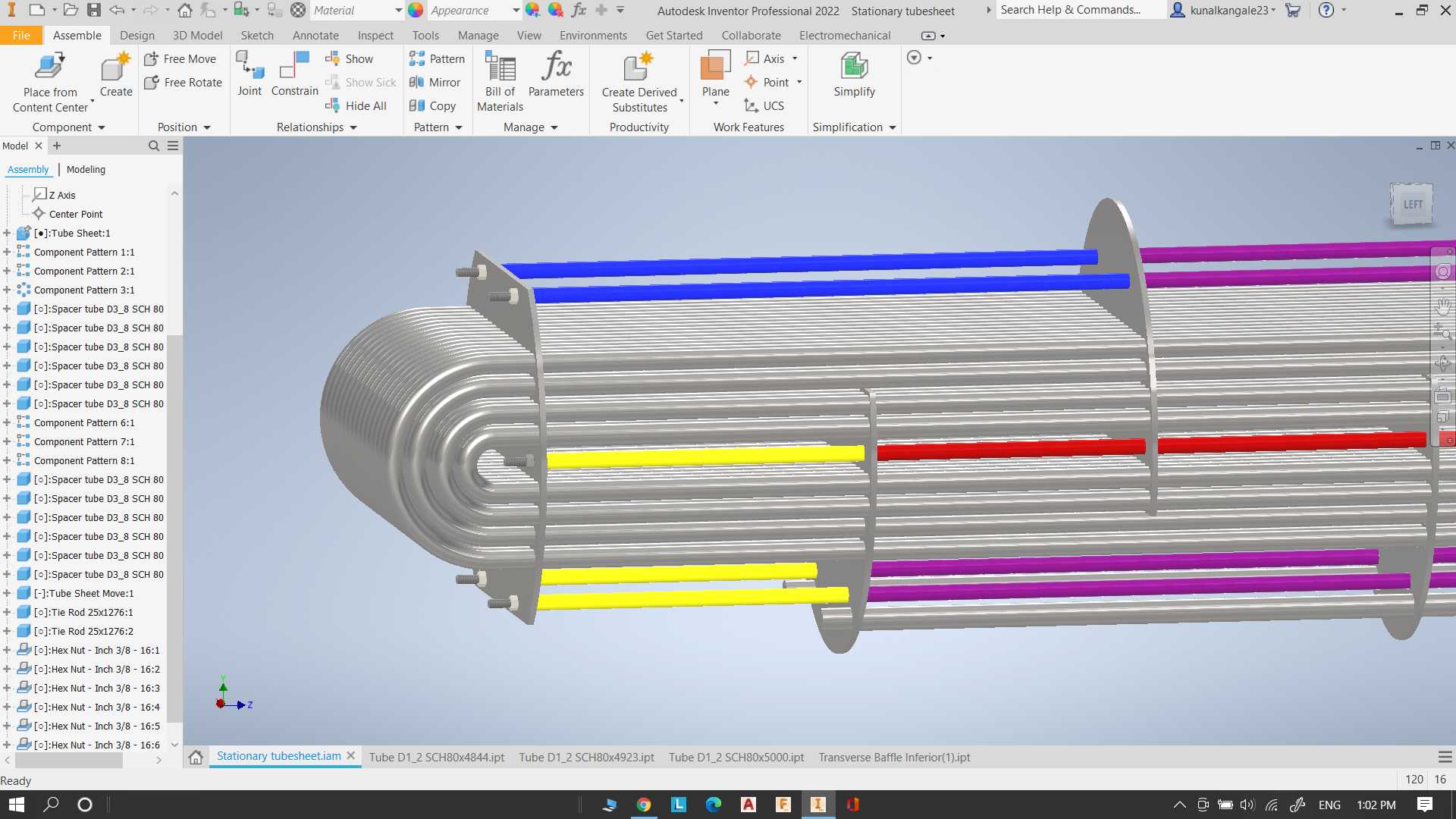

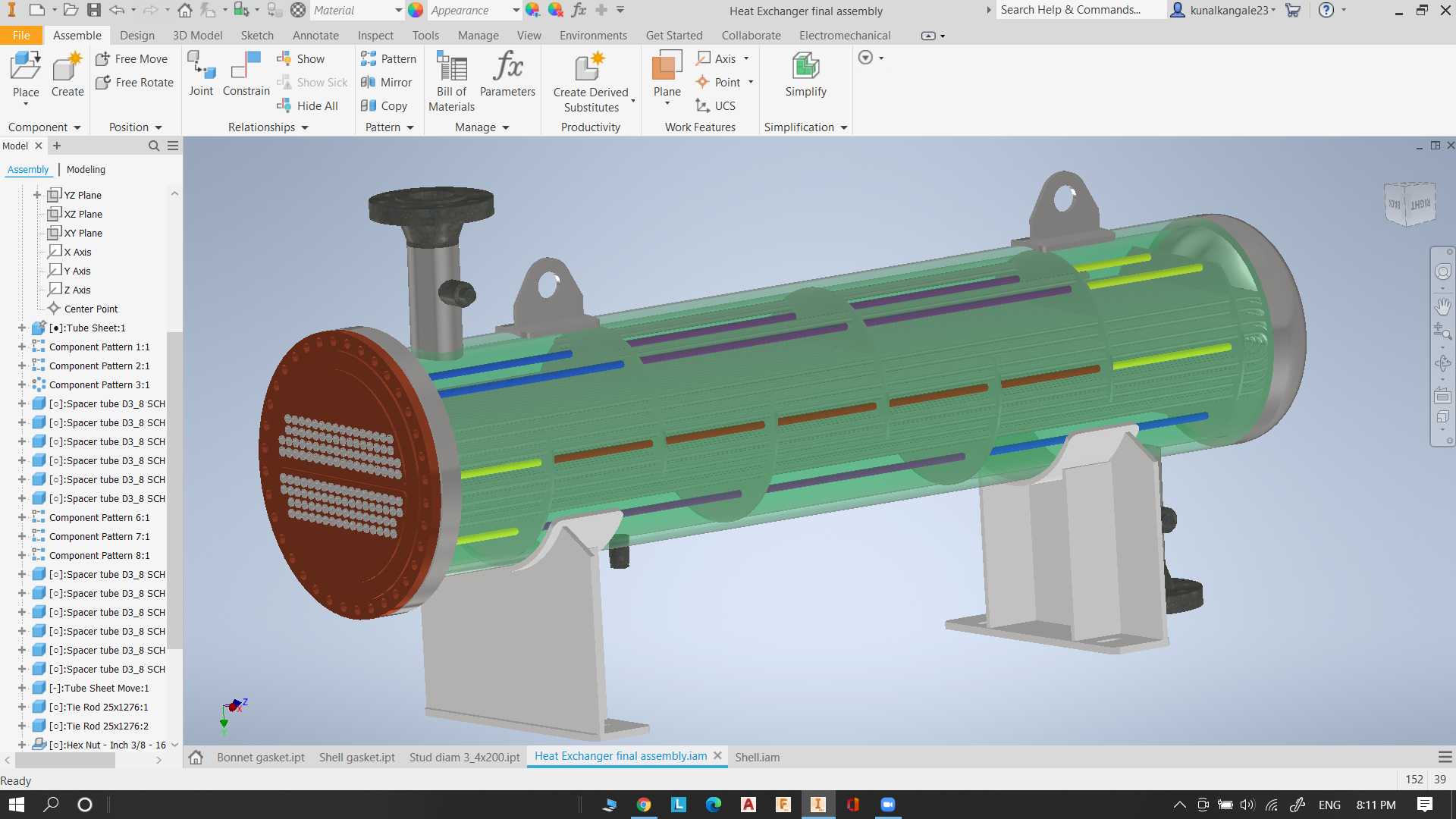

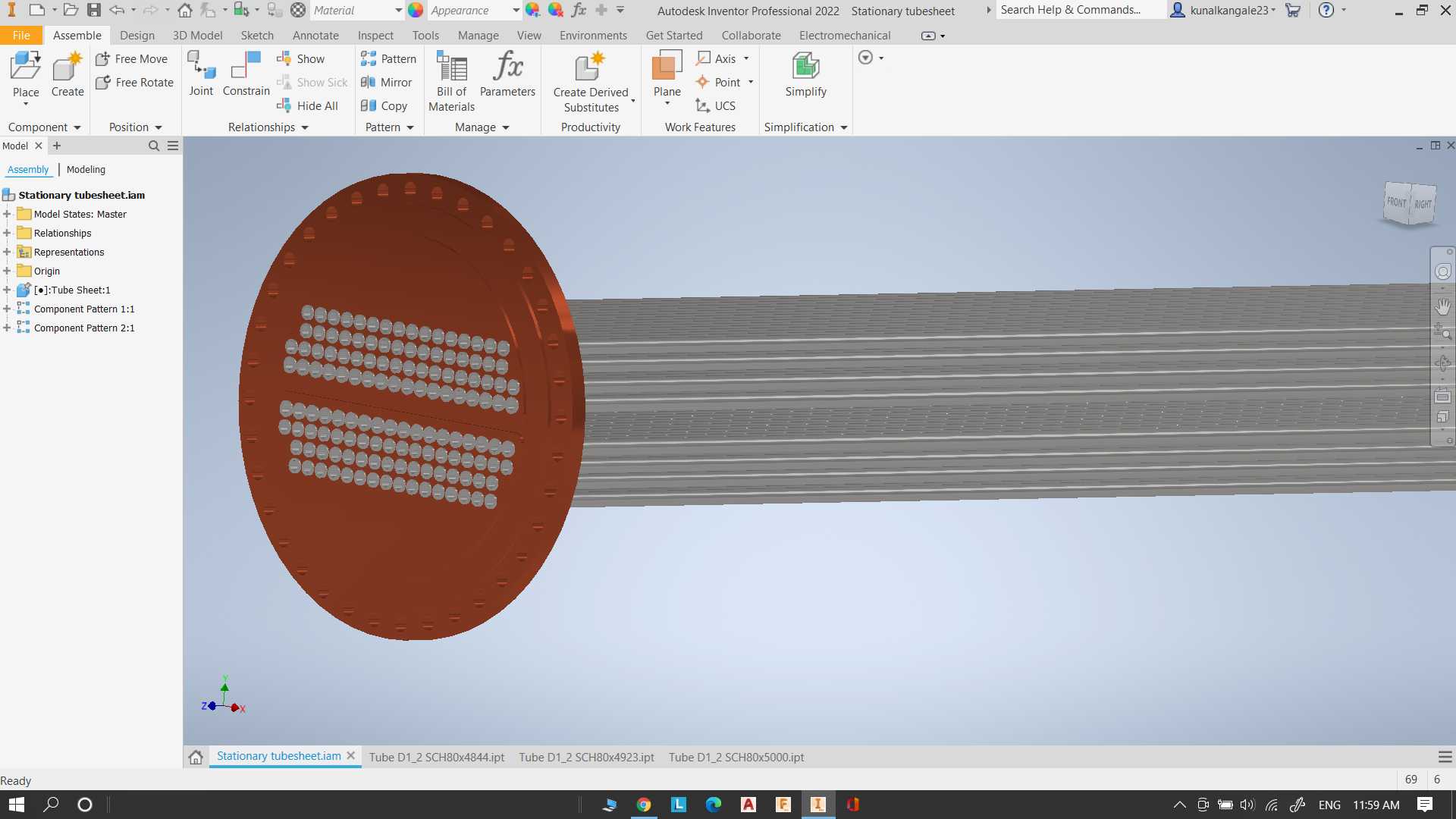

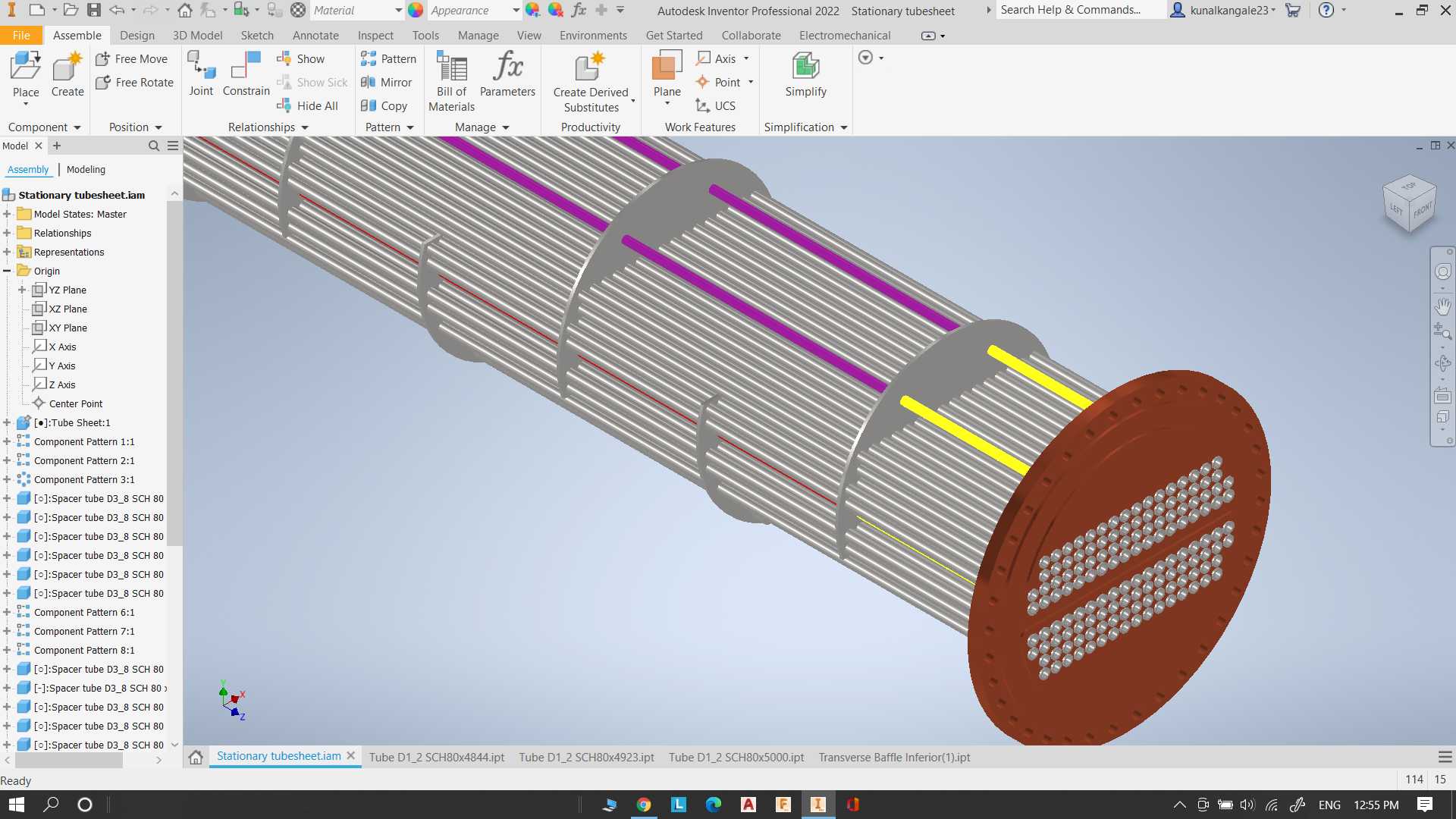

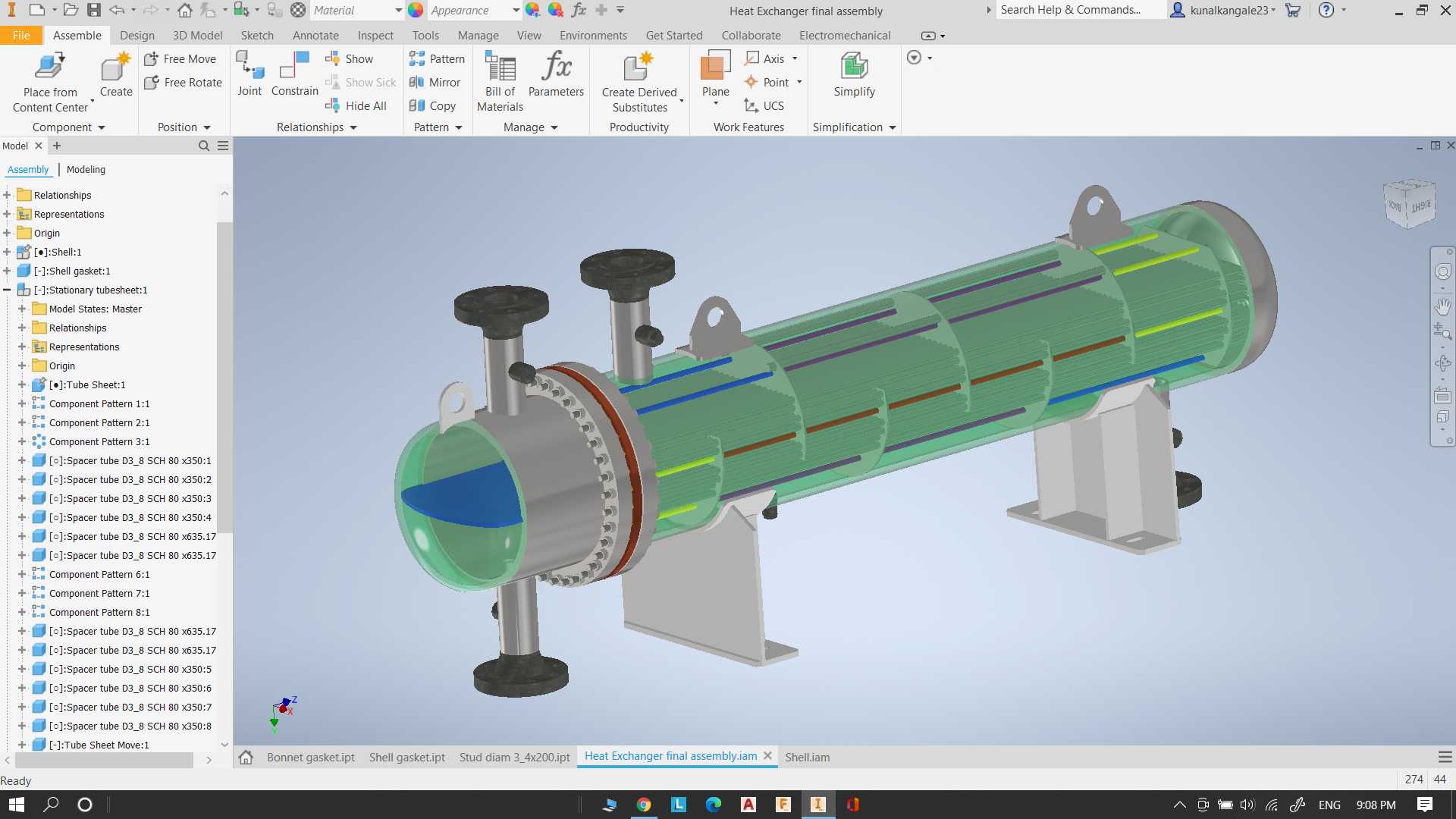

在石油炼化、化工生产、集中供热、动力发电等工业场景中，管壳式换热器是应用覆盖度最广的间壁式传热设备，承担着不同温度流体之间的热量传递职能，既可以完成工艺介质的加热、冷却、冷凝、蒸发等工序要求，也能在余热回收系统中回收低品位热量降低生产能耗。这套结构严格遵循ASME锅炉及压力容器规范相关要求开展设计，从管板布管、管束排布到壳体连接结构都符合规范中的强度、密封与传热效率要求。从实际使用场景来看，这类设备可适配高压、高温差的工况条件，相比板式等其他换热结构，对含杂质流体、高压流体的耐受能力更强，管程与壳程可分别走不同压力等级、不同物性的介质，通过管壁完成热量传递，避免两种介质直接接触发生混合。设计过程中首先根据给定的换热负荷、介质流量、进出口温度参数完成热力计算，确定所需的换热面积，再结合壳程与管程的设计压力、设计温度完成结构强度校核，管板上的换热管采用正三角形错排布管方式，在相同壳径下最大化排布换热管数量，提升单位壳体容积的换热面积，同时在管束两端设置折流板，既可以对换热管形成径向支撑，避免长管束在流体冲击下发生振动磨损，也能引导壳程流体横向冲刷管束，提升壳程侧的对流传热系数，减少壳程流动死区。结构上固定管板与壳体、管箱的连接采用焊接密封形式，可满足中高压工况的密封要求，管板上的管孔加工精度严格匹配换热管外径，保证胀接或焊接连接的密封可靠性，避免管壳程介质发生串漏。安装边界方面，整套设备的支座采用标准鞍式支座结构，安装时需要预留足够的抽芯空间，方便后期检修时抽出管束清理管程、壳程的结垢，设备两端的管箱法兰需要匹配对应工艺管线的法兰标准，保证现场安装时的接口匹配性，同时要考虑设备运行时的热膨胀量，在长温差工况下可通过设置膨胀节补偿壳体与管束的热变形差，避免热应力导致结构拉裂。从建模细节来看，所有零件的装配约束完全匹配实际装配逻辑，换热管与管板的连接位置、折流板的间距、拉杆的固定位置都和实际加工装配要求一致，可直接用于结构校核、装配干涉检查，也能作为同类型设备设计的参考模板，帮助设计人员快速完成布管、结构排布的方案验证，减少重复建模的工作量。
