杠杆式手动小型弹射装置结构设计

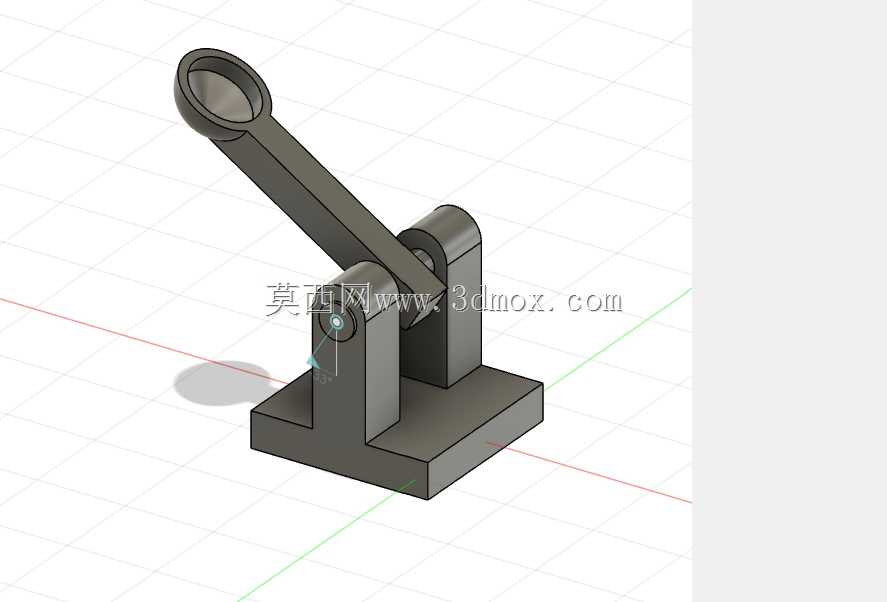

该手动弹射装置属于小型手动触发式机械结构，核心依托杠杆铰接原理实现弹射动作输出，整体采用一体化底座支撑的布局设计，底座为规整矩形块状结构，作为整个装置的安装承载基准，可通过螺栓紧固或胶接方式固定在平整工作台面、实验架体上，安装边界清晰，底座预留的支撑耳座与杠杆臂通过圆柱销轴实现铰接连接，铰接副预留合理的转动间隙，保证杠杆臂摆动过程无卡滞、无旷量。杠杆臂为长条形变截面结构，一端设置勺状承载窝槽，用于放置待弹射的小型物件，另一端作为手动按压的施力端，操作人员通过按压施力端即可带动杠杆臂绕销轴快速转动，借助转动过程的瞬时线速度将窝槽内的物件弹出，整体施力行程短，触发反馈清晰，无需额外动力源即可完成弹射动作。从应用场景来看，该结构可作为科教演示教具用于基础力学课程的杠杆原理、动能转换知识点展示，也可作为趣味玩具的核心执行机构，适配桌面休闲类弹射玩具的功能需求，还可经过尺寸放大与材料强化后，用于工业生产线上小型轻质零件的短距离工位转运推送，替代部分小型气动推送结构，降低设备的动力配套成本。设计过程中重点优化了铰接点的位置布局，将铰接支点设置在靠近底座支撑端的位置，通过合理的力臂配比，降低手动按压所需的操作力，同时保证杠杆臂转动端能够获得足够的线速度满足弹射距离要求；勺状窝槽的深度与开口角度经过反复调整，既保证待弹射物件放置时的稳定性，不会在杠杆臂待触发状态下滑落，又能在弹射瞬时顺利脱离窝槽，不会出现物件卡滞连带的问题。整体结构无复杂曲面与异形构件，所有零部件均可通过常规的铣削、钻削加工完成，加工门槛低，装配过程仅需完成销轴的压装即可，后期维护只需定期在铰接副处添加润滑脂即可保证转动顺畅，装置整体外形紧凑，占用安装空间小，可灵活适配各类狭小的安装场景，底座的平整底面可适配不同材质的安装基面，无需额外制作适配安装板，使用灵活性较强。
