航空发动机Orenda9/10涡轮组件结构设计

该涡轮组件是航空燃气涡轮发动机的核心热端做功部件，主要适配Orenda系列9/10量级小型航空涡轮动力单元，广泛应用于轻型通航飞机动力、小型辅助动力装置、工业级微型燃气轮机驱动场景中，承担着将燃烧室排出的高温高压燃气内能转化为旋转机械能的核心作用，为压气机、附件传动系统以及外部输出负载提供持续稳定的旋转动力输出。

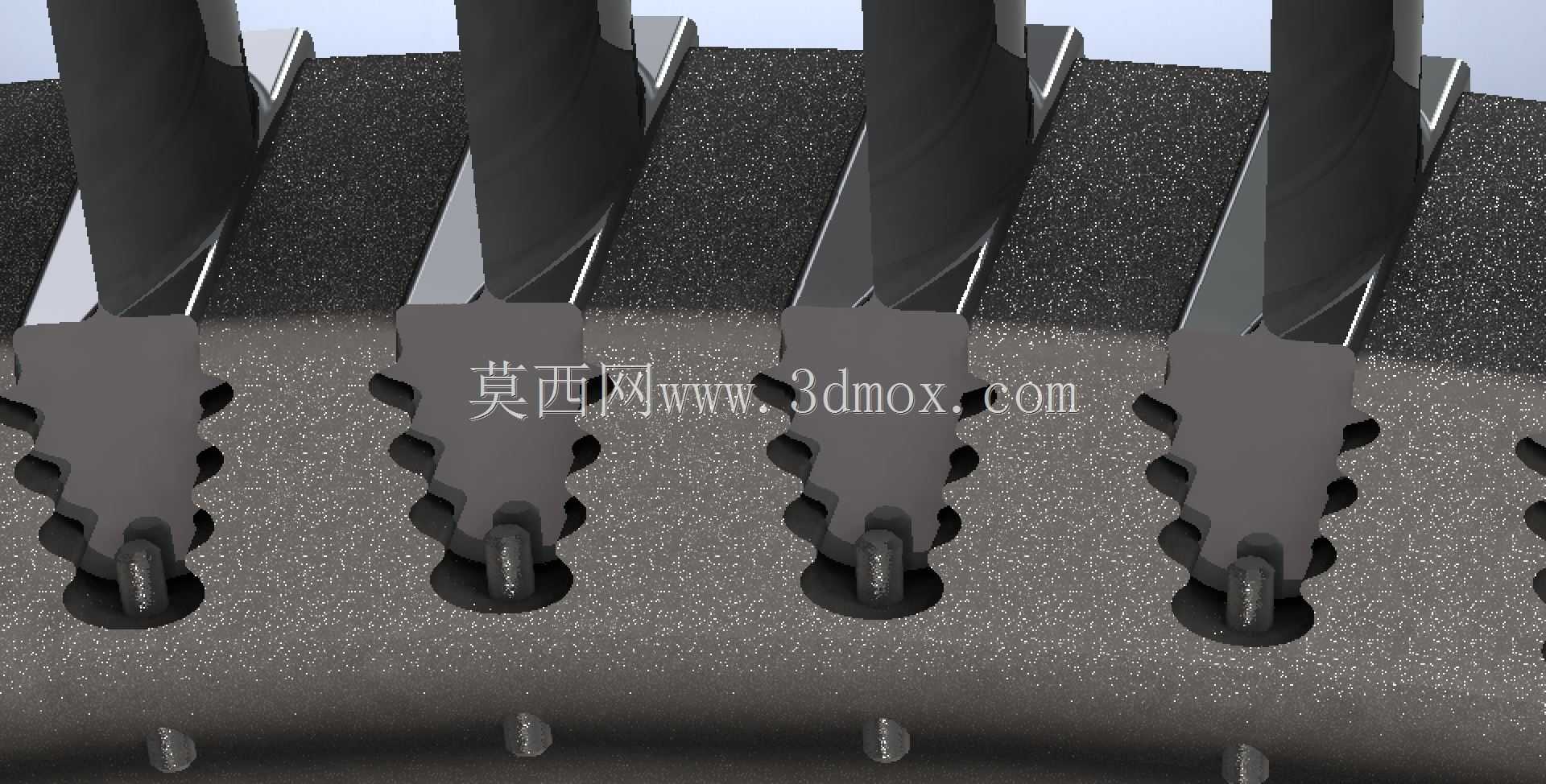

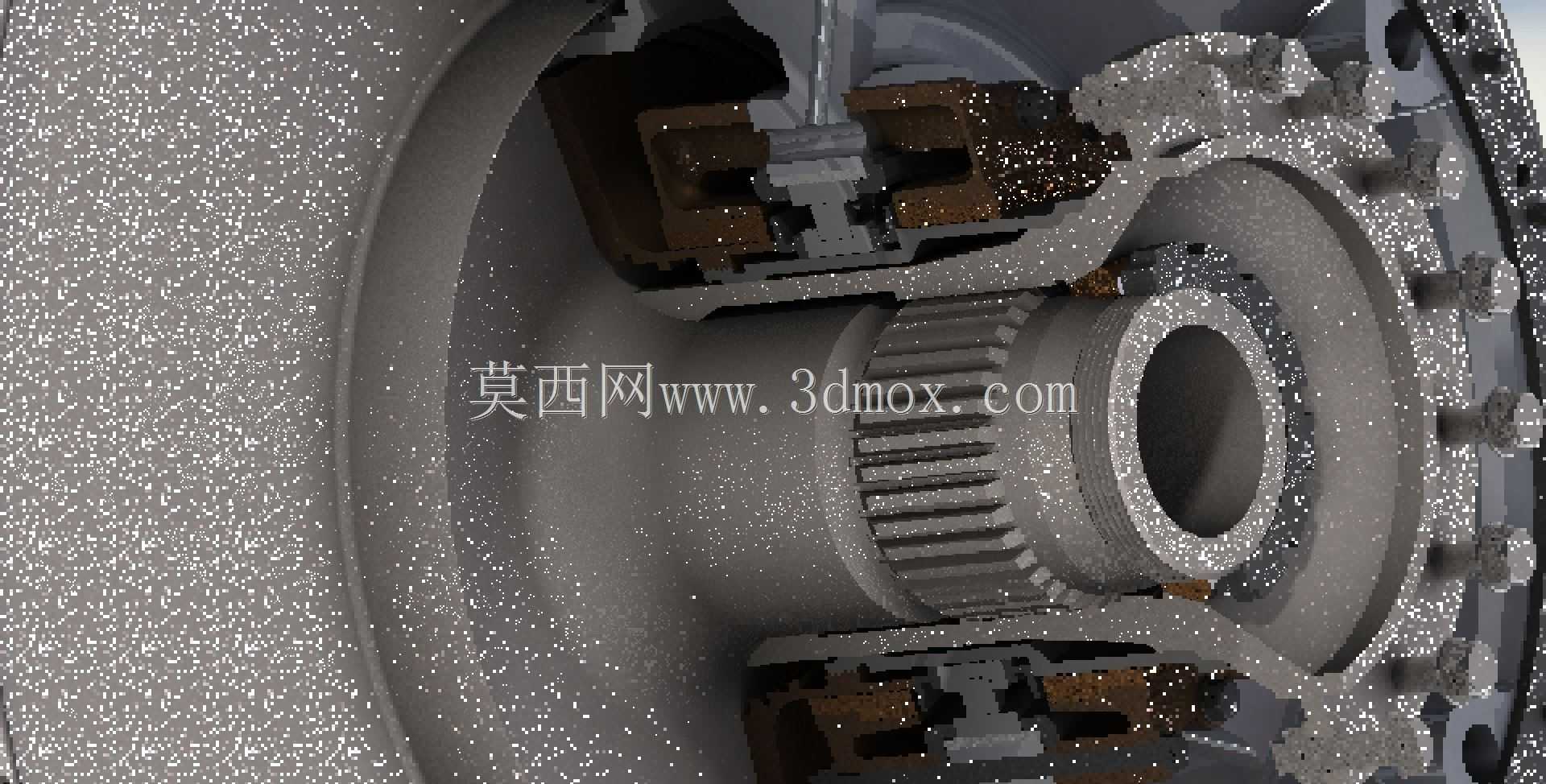

从实际工况适配来看，该组件的后支撑采用轴承承载结构，设计阶段充分考虑了轴承在高温工况下的热衰减与润滑失效风险，特意将压气机段引出的冷却气流引导至轴承安装腔，利用低温压气机气流持续带走轴承高速运转产生的摩擦热，同时隔绝涡轮端向轴承侧传递的辐射热，让轴承始终处于合理工作温度区间，大幅延长支撑结构的维护周期与使用寿命。涡轮叶片采用可拆卸式销钉固定方案，每片叶片通过定位销钉与涡轮盘轮缘的安装槽实现精准定位锁紧，这种设计一方面解决了整体式涡轮盘叶片损坏后整体报废的成本问题，当单块叶片出现烧蚀、外物打伤等损伤时，仅需剪断对应固定销钉即可完成受损叶片的单独更换，无需整体拆解涡轮转子，大幅降低外场维护的难度与备件成本；另一方面销钉固定结构可在叶片受热膨胀时提供微小的位移余量，避免热应力集中导致的叶片根部断裂故障。

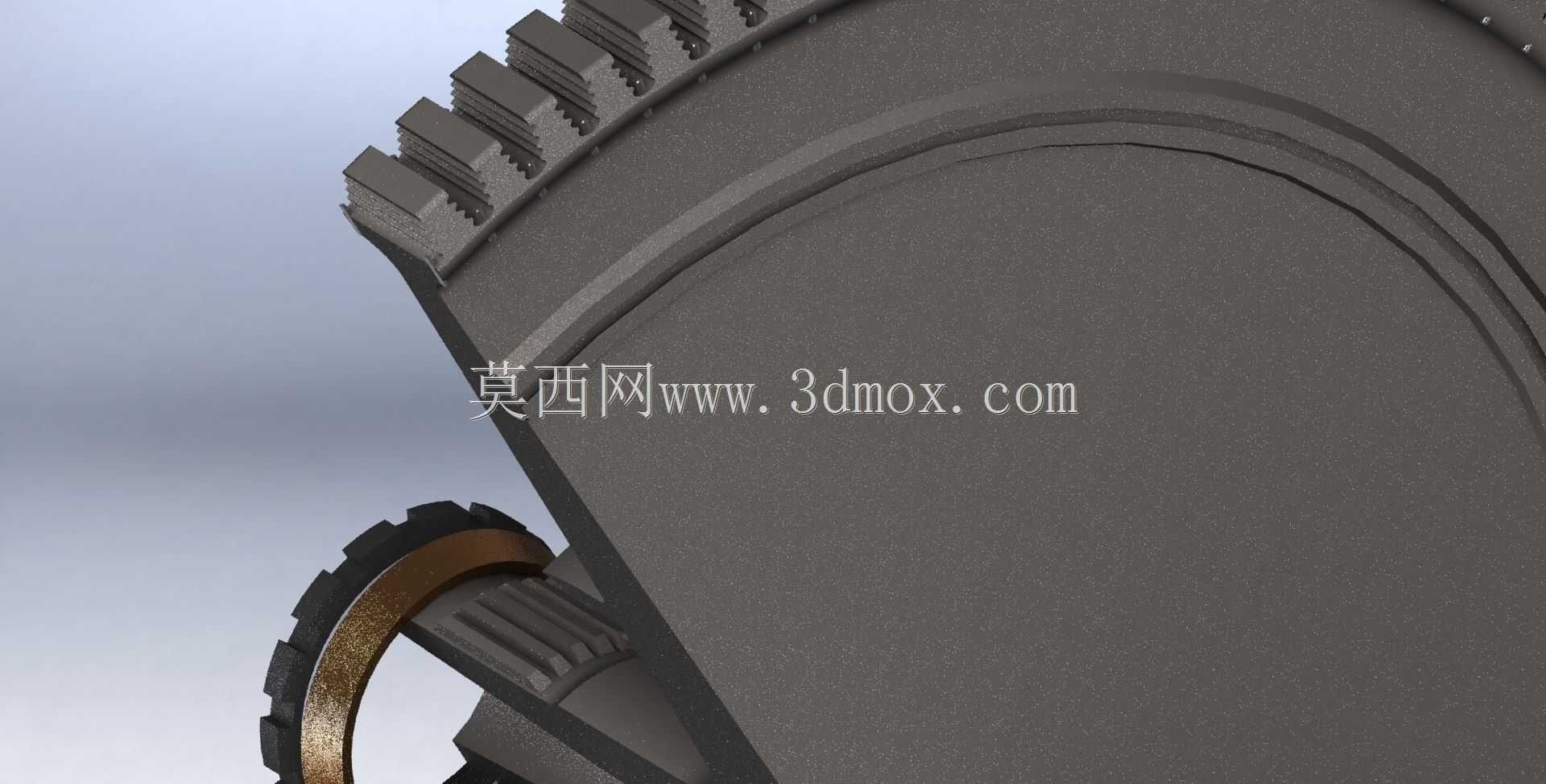

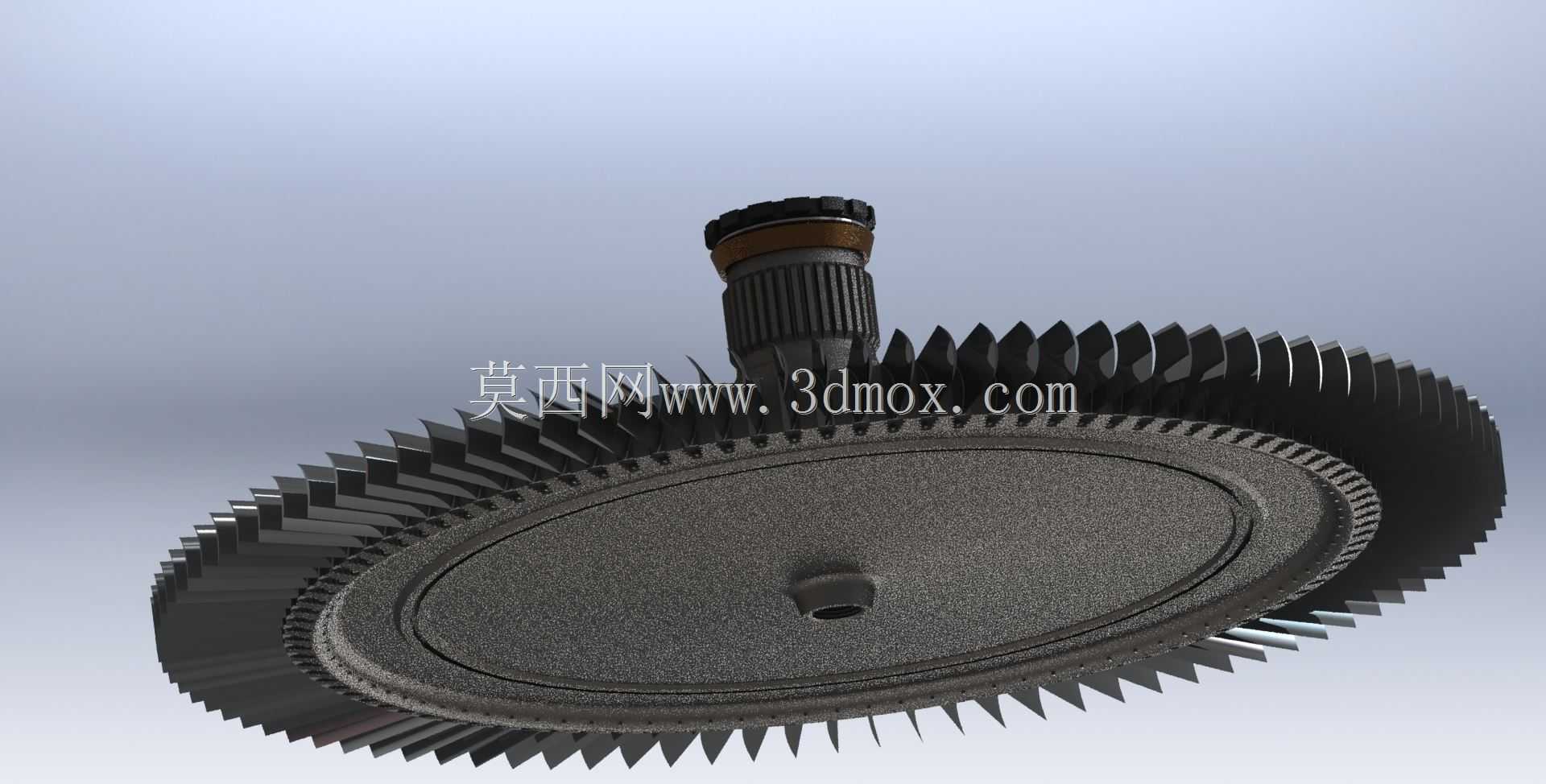

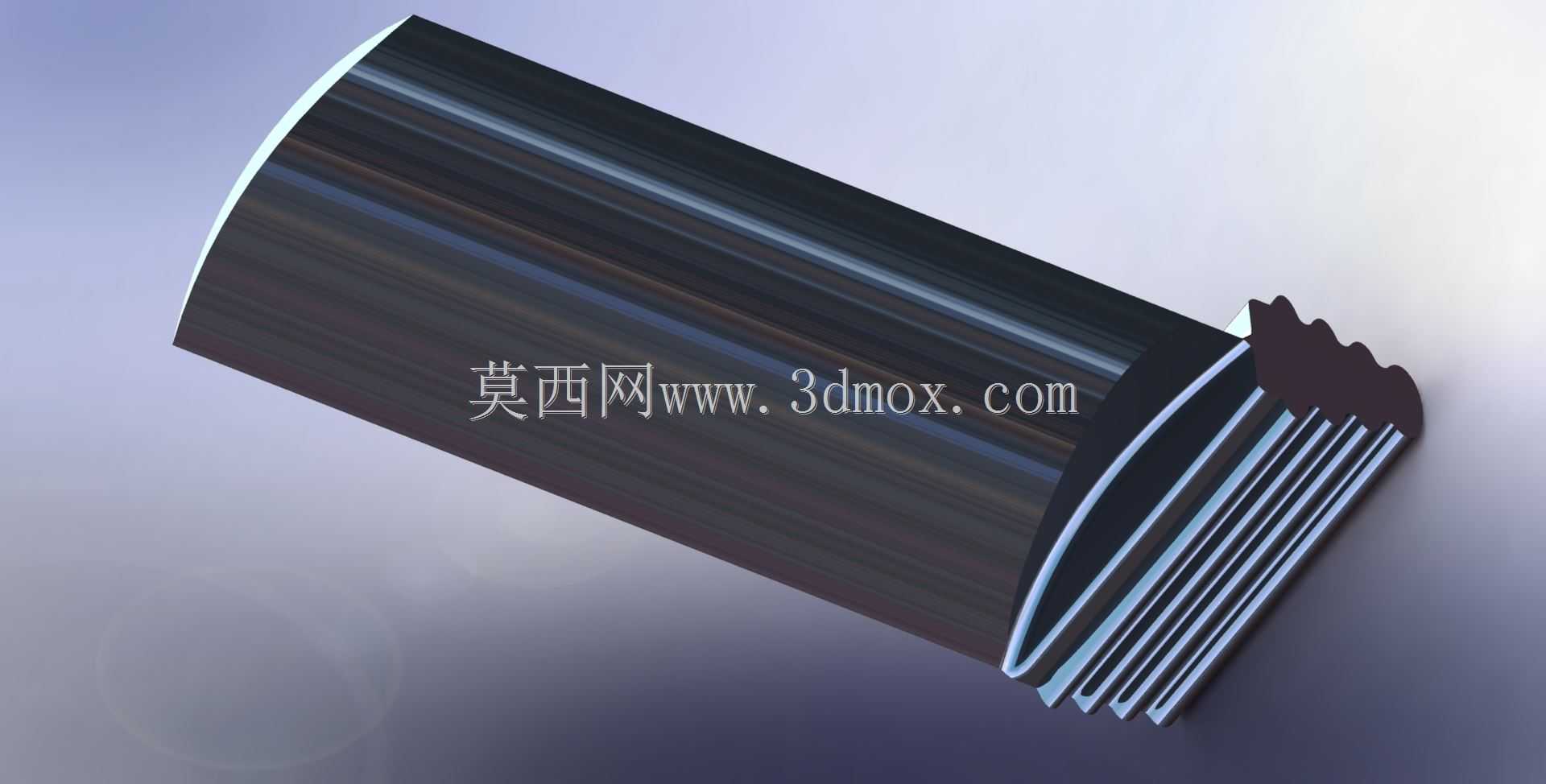

从结构设计与安装边界来看，该涡轮组件采用单盘悬臂式布置方案，涡轮盘为大直径薄辐板结构，轮缘周向均匀排布数十片带叶冠的气动叶片，叶片型线经过气动优化，可最大化捕获高温燃气的冲量与反作用力，提升涡轮级的做功效率；轮心位置设计有标准的花键连接接口，可与动力输出轴实现无滑差的扭矩传递，安装时仅需保证涡轮盘前端面与轴承定位端面的轴向间隙在设计公差范围内，同时校准轮盘的动平衡精度，即可完成组件的装配。整体结构紧凑，径向尺寸适配小型涡喷、涡桨发动机的机匣安装空间，轴向长度预留了与燃烧室出口、后轴承座的安装对接余量，无需额外改动周边结构即可直接适配对应量级的燃气轮机整机装配，在保证结构强度的前提下尽可能降低了转子整体重量，减少了高速旋转时的离心载荷，提升了转子系统的临界转速阈值，让动力单元在额定转速区间运转时更加平稳可靠。
