模型火箭推力矢量控制转向机构

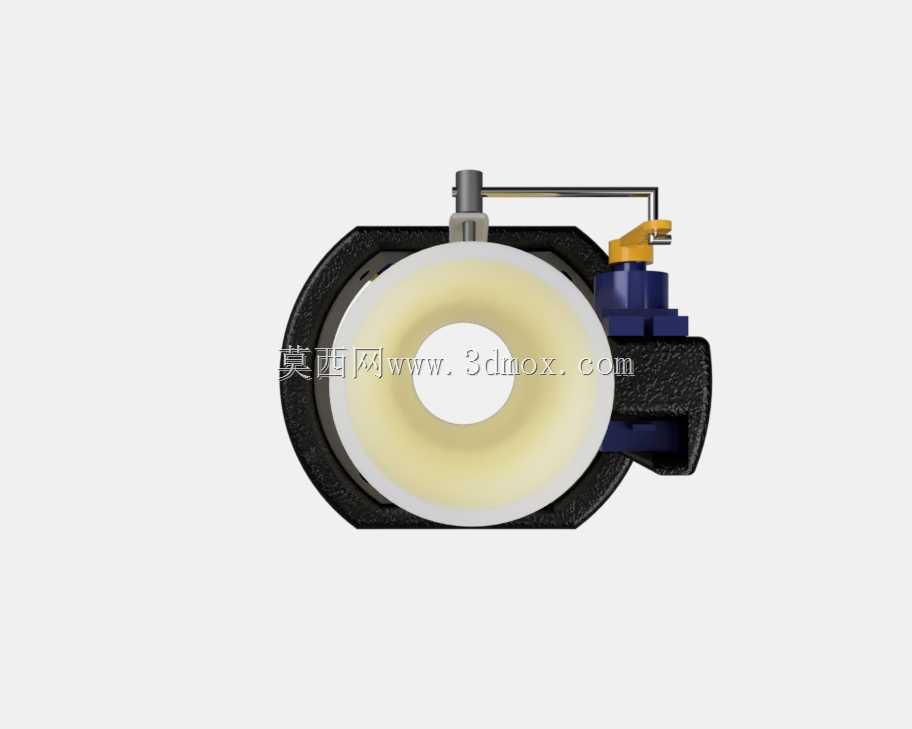

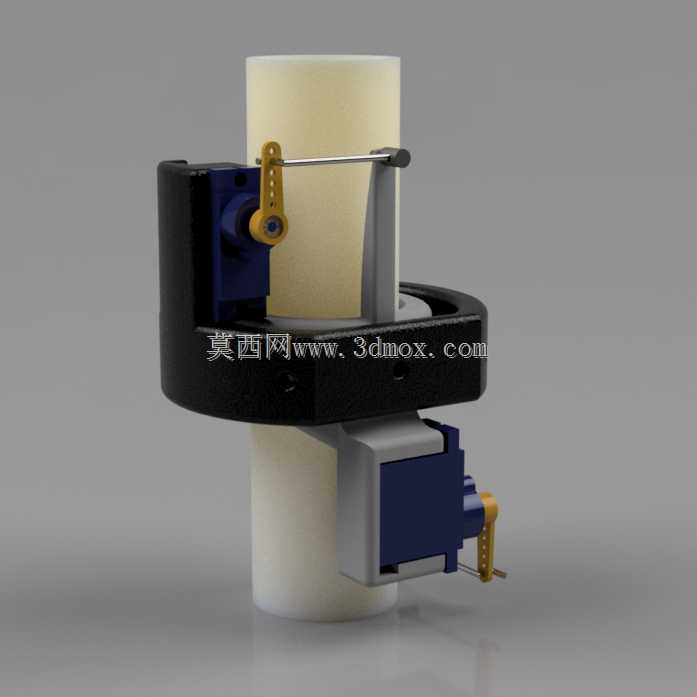

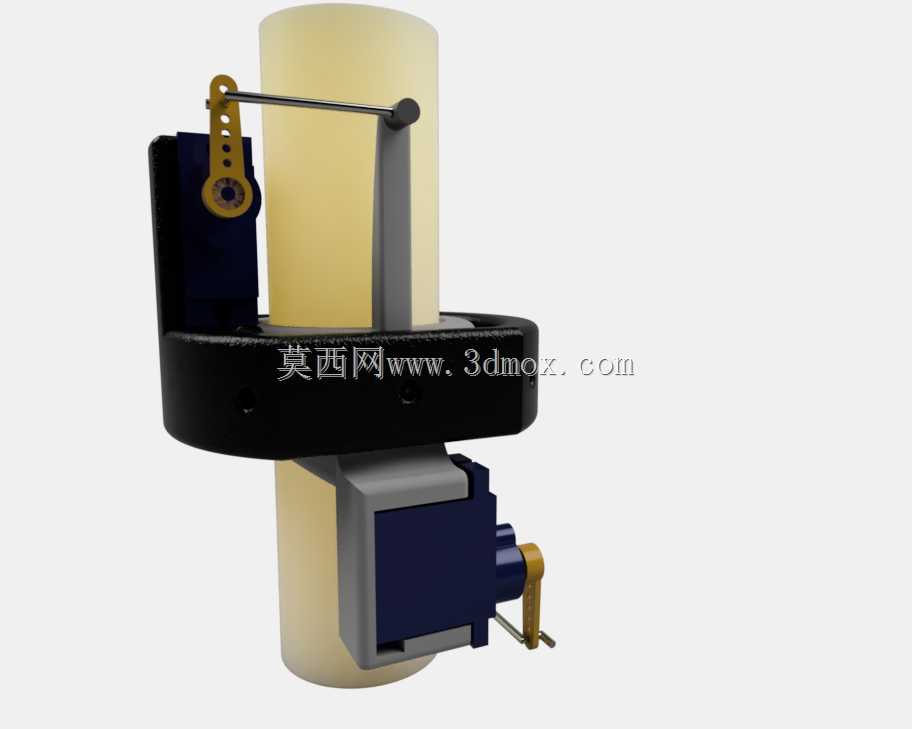

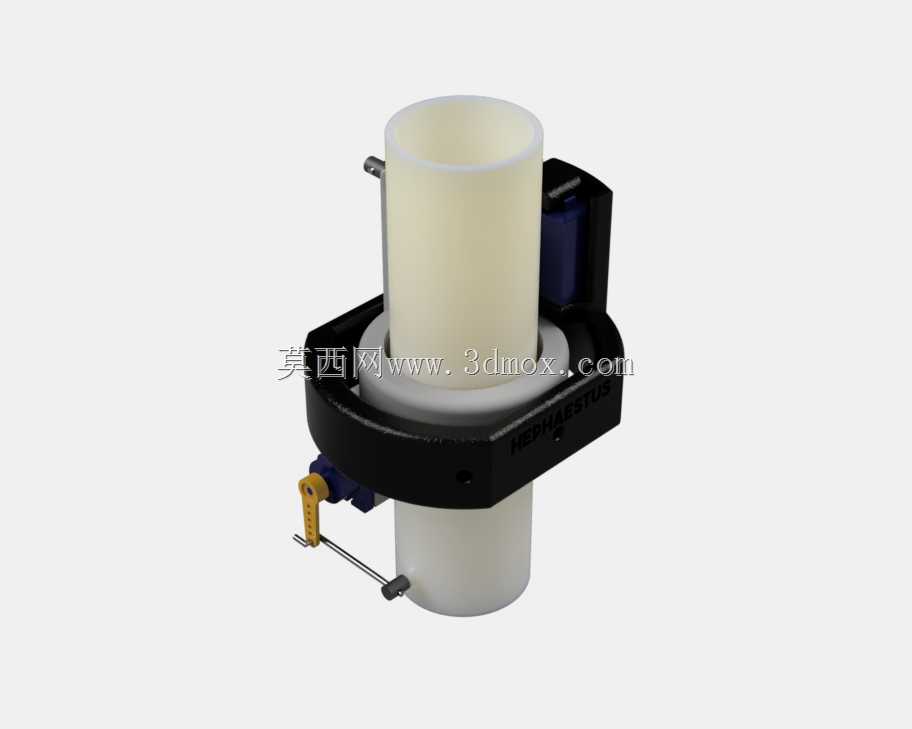

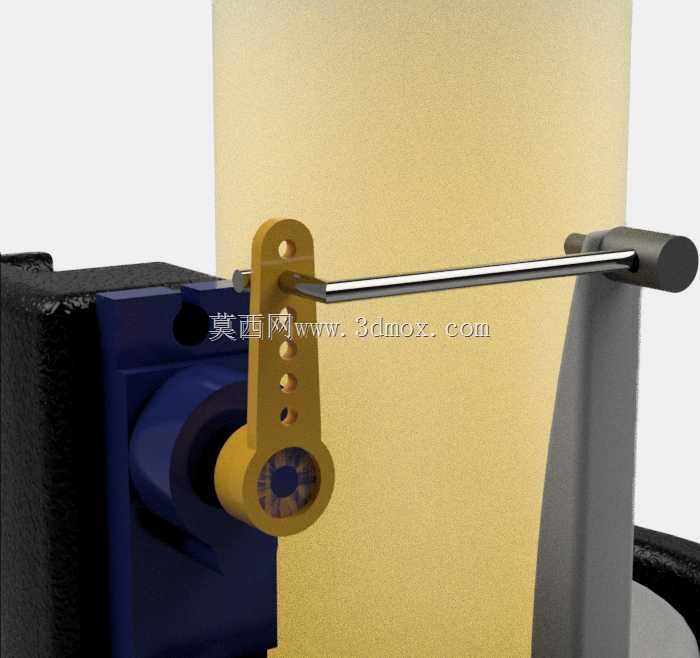

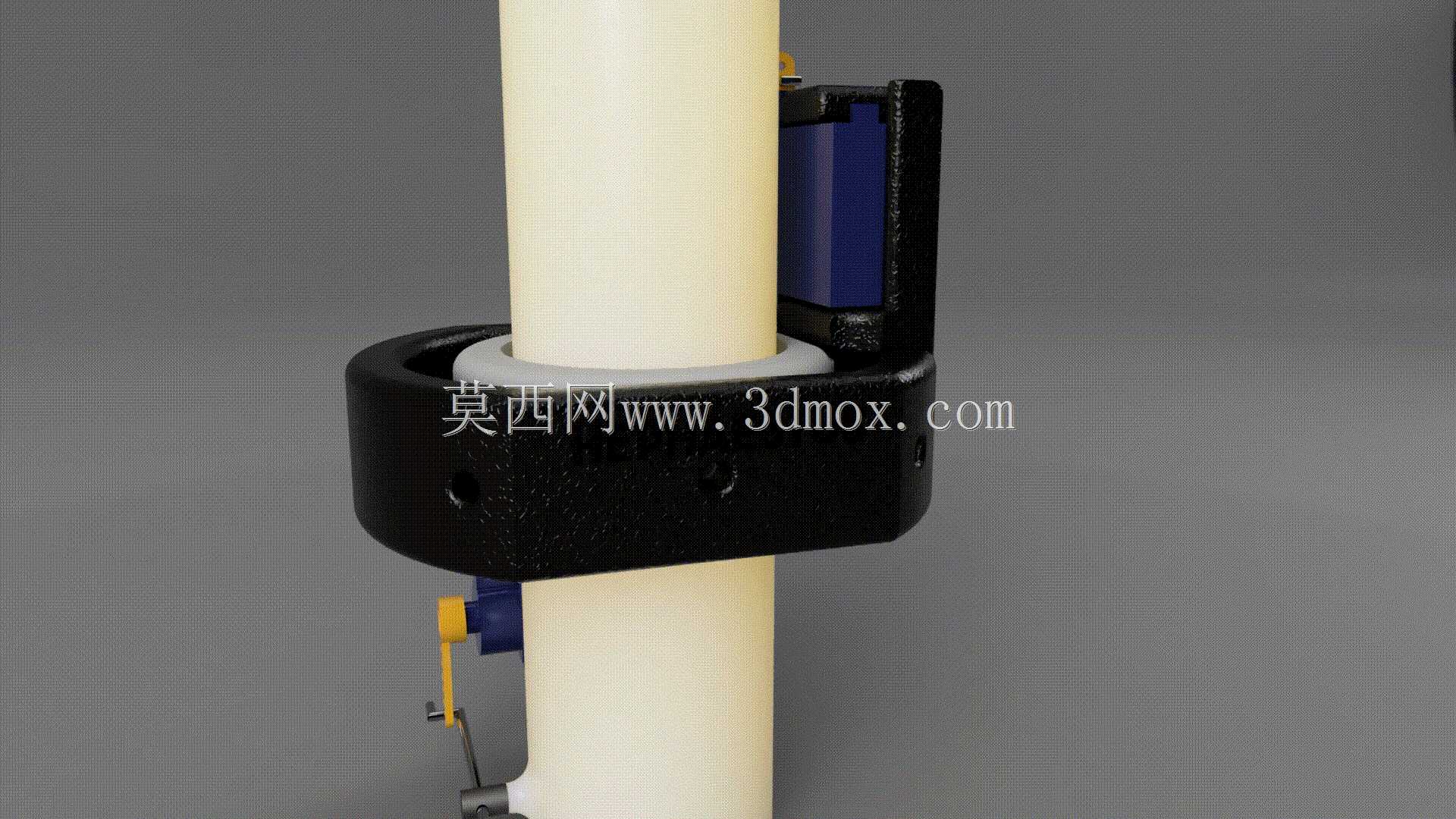

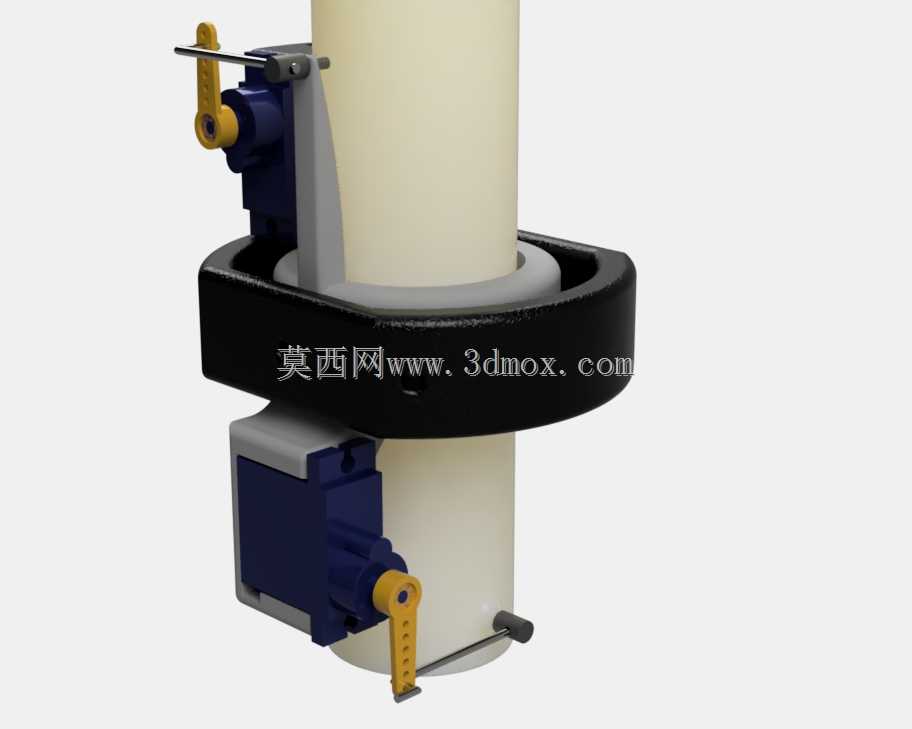

该推力矢量控制机构主要面向小型模型火箭的飞行姿态控制场景，是航模火箭实现垂直起降、机动飞行、姿态修正的核心执行部件，能够在火箭动力工作阶段通过调整喷流方向实时改变推力矢量指向，替代传统固定尾翼的被动稳定方式，让模型火箭具备可控的俯仰、偏航调整能力，可适配小口径固体燃料模型火箭发动机的安装使用，也可用于小型液体燃料试验火箭的姿态控制验证场景。整套机构采用环架式布局设计，核心承载结构为套设于发动机舱段外侧的环形安装基座，基座通过两组正交布置的转动副连接发动机固定抱箍，两个转动轴分别对应俯仰与偏航控制维度，每个转动轴通过独立的连杆机构与微型舵机输出摇臂连接，舵机接收到飞控系统的姿态修正信号后，会带动摇臂产生对应角度的偏转，通过连杆拉动抱箍带动发动机舱段产生对应方向的倾斜，从而改变发动机喷流的喷射方向，产生对应的姿态控制力矩。设计过程中充分考虑了模型火箭的重量限制与安装空间约束，环形基座采用轻量化镂空结构设计，在保证结构刚度满足舵机推力传递需求的前提下，尽可能削减非承载区域的材料厚度，降低整体结构重量，避免给火箭带来额外的载荷负担。整套机构的安装边界与适配的标准模型火箭发动机舱段外径匹配，抱箍内侧设置有缓冲贴合层，既可以保证发动机安装的同轴度，也能吸收发动机工作时产生的微小振动，避免振动传递到舵机与连杆结构影响控制精度。两个舵机采用侧置与下置结合的布置方式，充分利用环形基座周边的闲置空间，不会额外增加机构的径向尺寸，能够适配常规直径的模型火箭箭体安装要求，连杆采用长度可调的设计，装配时可通过调整连杆长度校准舵机中位，保证发动机在初始状态下与箭体轴线保持同轴，避免初始推力偏斜带来的飞行轨迹偏差。转动副位置采用低摩擦的衬套结构，降低舵机的驱动负载，保证小扭矩舵机也能顺利驱动发动机舱段完成偏转动作，整套机构的偏转角度范围覆盖模型火箭常规姿态控制所需的调整区间，能够满足垂直起降悬停、机动转向、风扰修正等不同飞行阶段的控制需求，结构紧凑重量轻，装配调试难度低，可直接集成到对应规格的模型火箭箭体中，配合飞控系统完成可控飞行验证。
