黄铜鹰68彩弹手枪内部结构装配设计

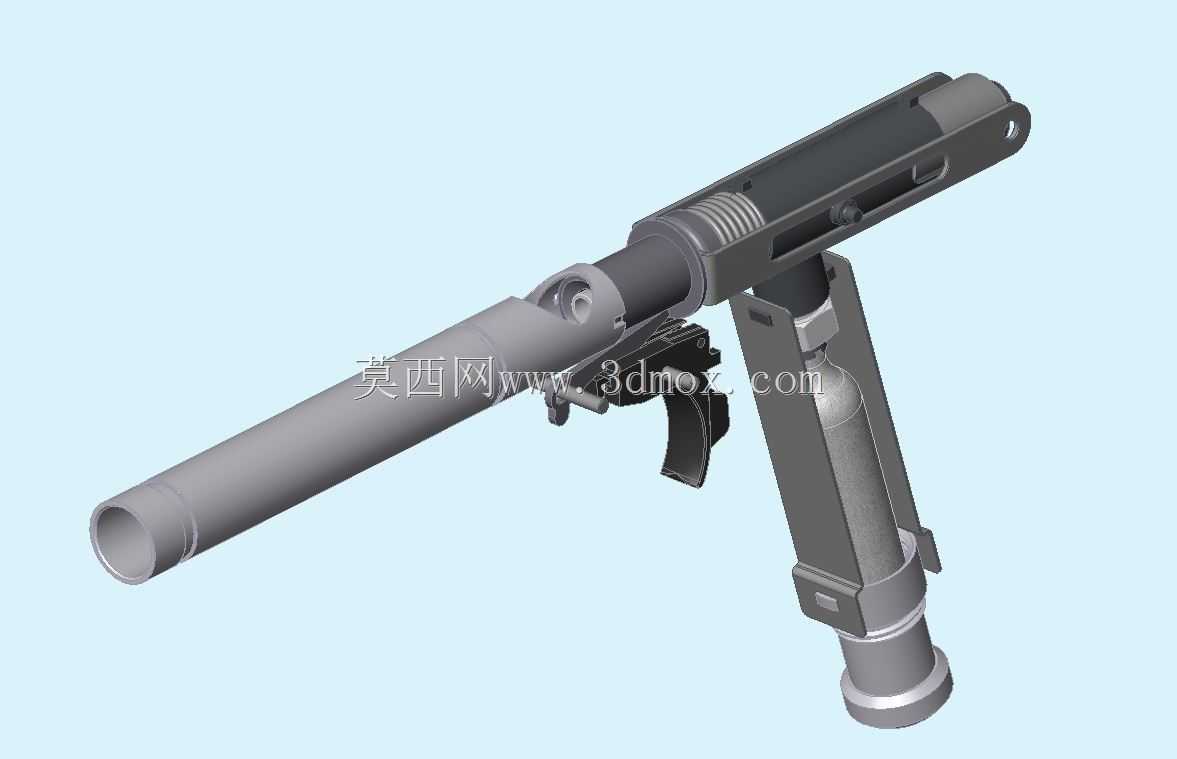

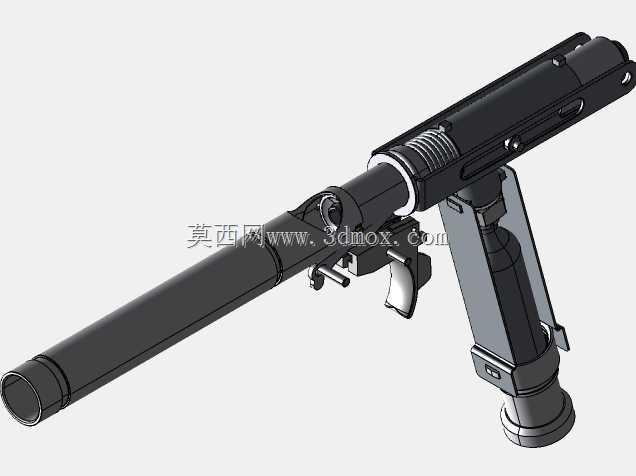

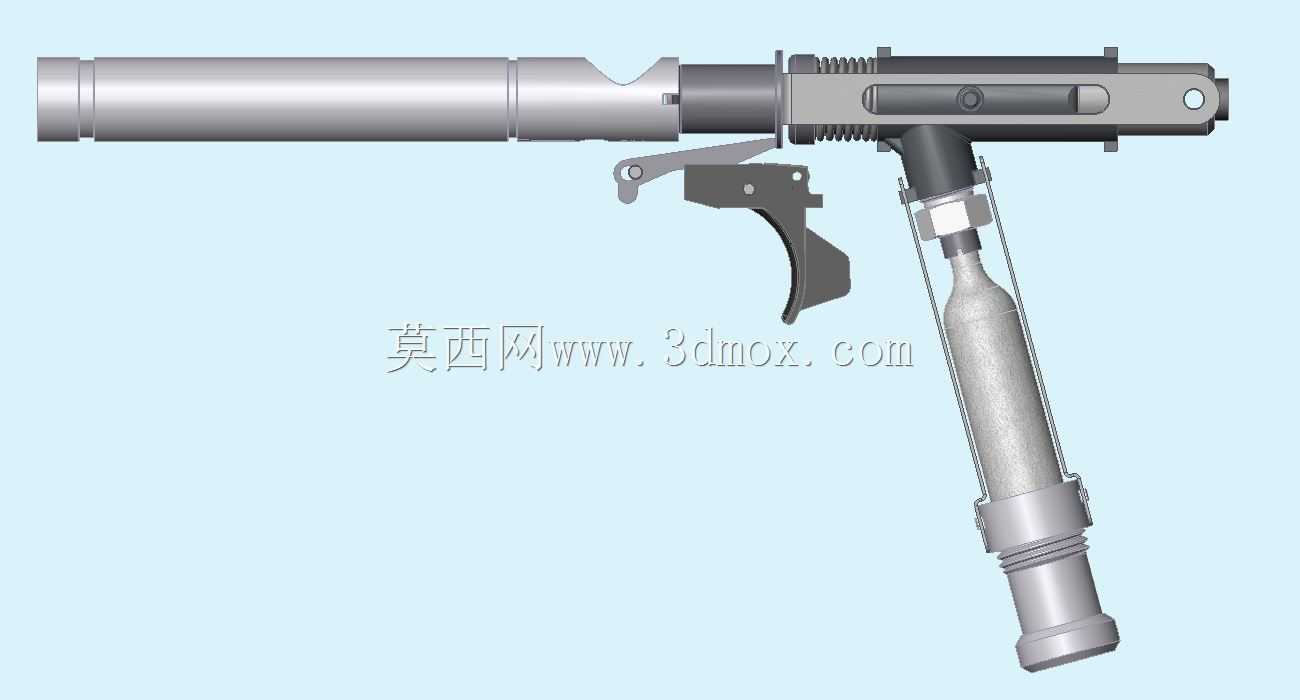

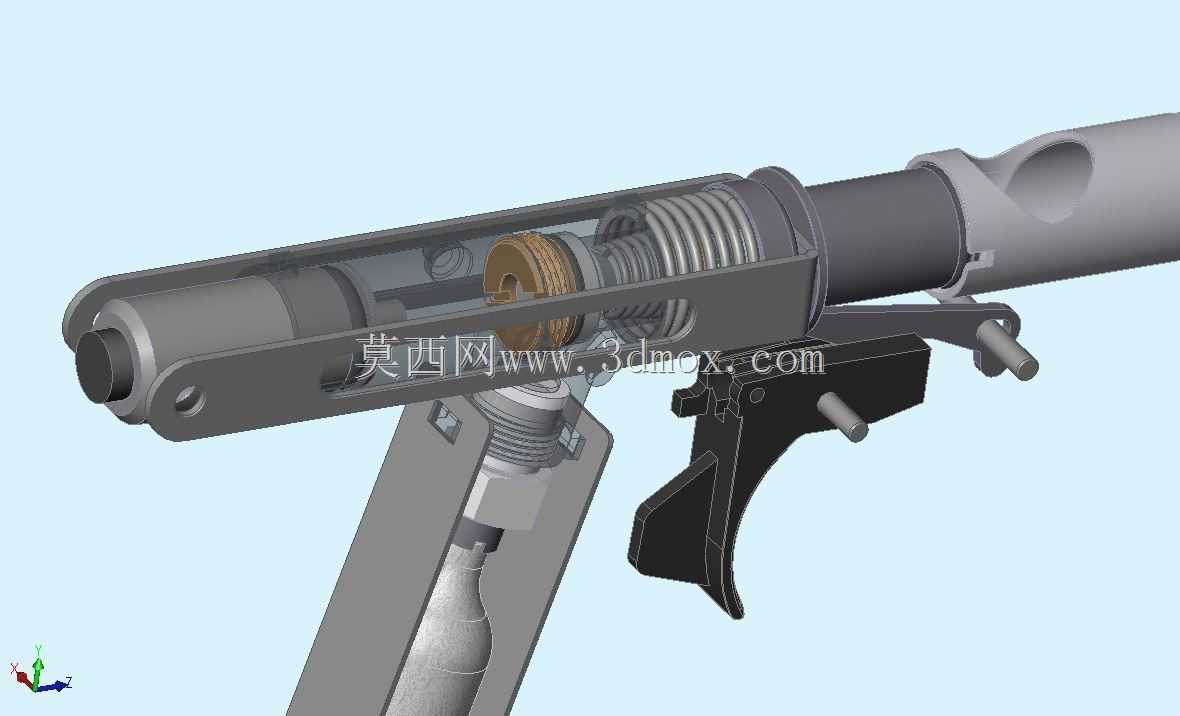

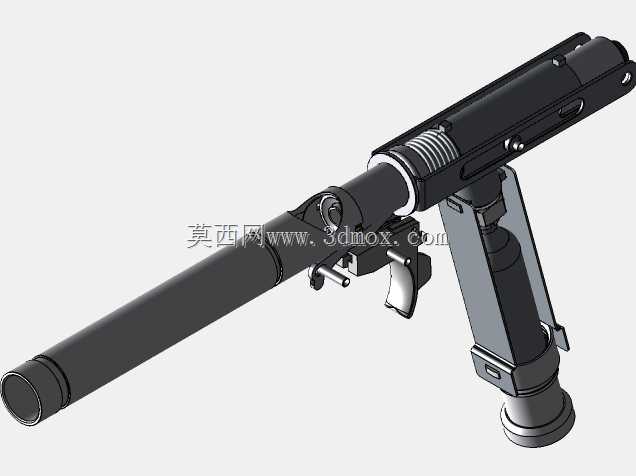

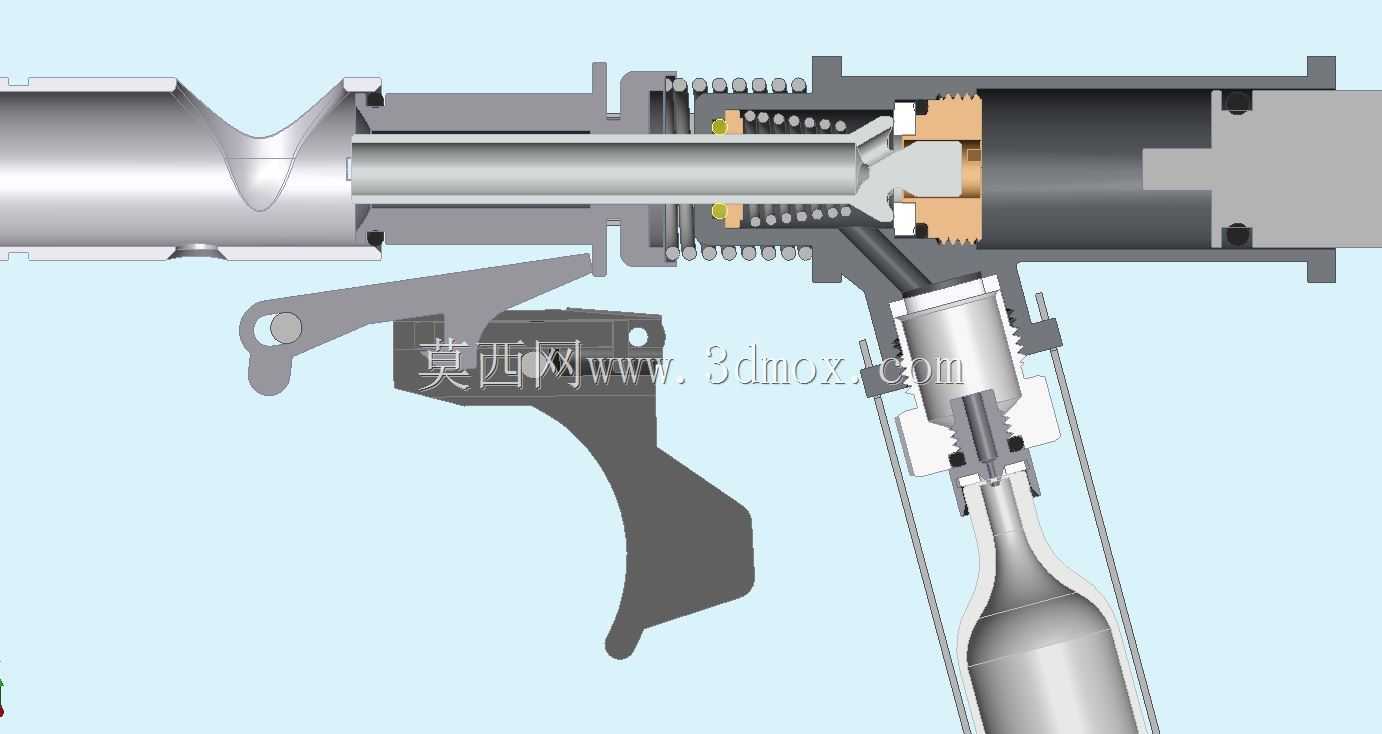

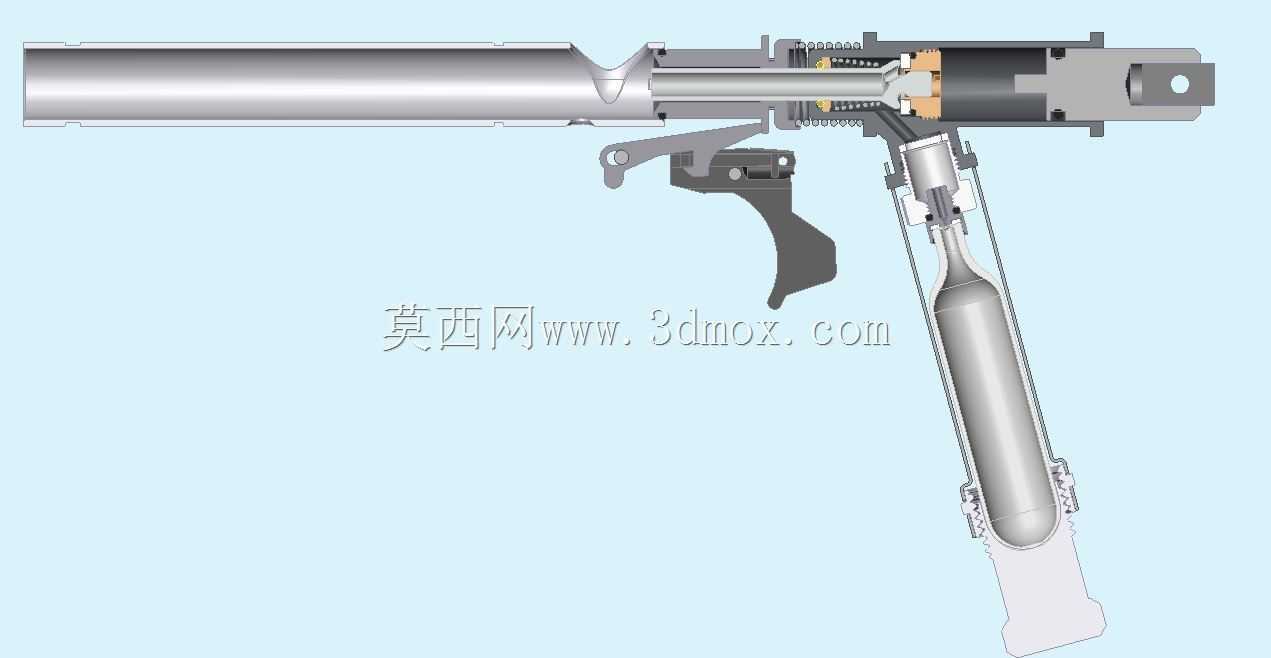

该结构为彩弹发射类器械的核心内部装配总成，主要应用于休闲竞技运动领域的彩弹运动场景，作为彩弹发射装置的核心动力与击发承载结构，承担动力存储转换、击发传动、弹丸推送、密封承压的核心功能，是整枪实现稳定击发、动力输出的核心载体。整个内部总成采用同轴串联式布局设计，沿枪管轴向依次排布击发组件、动力转换腔、阀组密封结构、握持联动机构，各部件之间通过轴孔配合、弹簧预紧、端面密封实现功能联动，整体装配边界严格匹配对应外壳的内腔轮廓，所有外露配合面均预留标准安装公差，可直接适配对应规格的外壳总成完成整枪装配。从功能特性来看，该结构以压缩二氧化碳作为动力源，通过内置的气路阀组实现动力的通断控制，扣动扳机时通过联动杠杆释放击锤，击锤撞击阀杆开启气路，高压气体瞬间涌入弹膛将彩弹推送出枪管，松开扳机后在复位弹簧的作用下阀组闭合、击锤归位，等待下一次击发循环，整套传动结构的行程经过反复调校，扳机扣力保持在适合竞技使用的区间，既避免误触发也保证击发响应速度。设计过程中针对原有结构外壳易碎裂的问题，对内部组件的安装定位凸台做了应力分散优化，将原有集中受力的凸台改为分散式多点定位结构，降低外壳装配后的局部应力集中，同时对气路密封部位采用双道密封圈设计，提升高压工况下的密封可靠性，减少动力泄漏导致的射程衰减问题。各弹簧的刚度参数经过匹配调校，击锤弹簧提供足够的撞击力保证阀组可靠开启，复位弹簧保证动作后各部件快速归位，扳机复位弹簧保证操作手感的一致性，所有滑动配合面均预留合适的配合间隙，保证在不同温度环境下动作顺畅无卡滞。整个内部结构的轴向尺寸与径向尺寸严格控制在对应枪型的外壳容纳范围内，所有安装孔位与外壳的定位柱一一对应，不需要额外修改即可完成装配，气路接口采用标准规格，可适配常规规格的二氧化碳动力源，击发组件的尺寸匹配对应口径的彩弹，保证推送过程中不会出现弹丸卡滞或破损的问题，整套结构在保证功能完整的前提下，尽可能精简了零件数量，降低装配复杂度与后期维护难度。
