推力矢量控制TVC火箭动力段结构设计

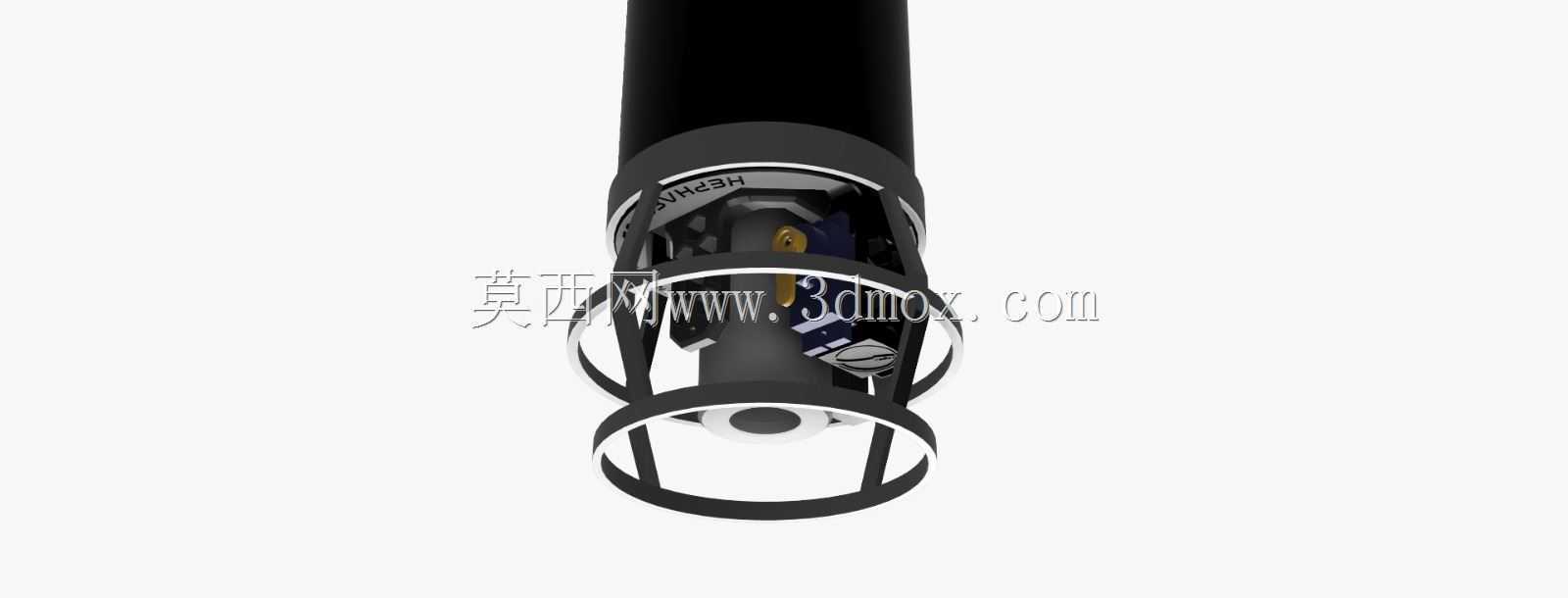

　　推力矢量控制装置是小型探空火箭、模型试验箭实现姿态主动调整的核心功能部件，区别于传统依靠空气舵面调整飞行姿态的火箭结构，这套TVC机构可以在低速飞行段甚至大气层外无空气来流的工况下，通过改变发动机喷流的喷射方向直接获得姿态调整力矩，大幅拓宽火箭的姿态控制适用包线，在高校航天类科创项目、小型民用探空设备、航天科普试验场景中有着极高的应用价值。从结构设计逻辑来看，这套机构的核心设计目标是在尽可能小的结构重量、尽可能紧凑的安装空间内，实现喷管角度的双自由度偏转，同时保证高温燃气密封的可靠性，以及偏转动作的响应速度。整套机构的安装边界完全匹配箭体圆柱段的内径，外部防护框架与箭体内壁通过径向定位止口配合，不需要额外设计复杂的转接结构，

　　安装时只需要沿箭体轴向推入对应舱段，拧紧周向分布的紧固螺钉即可完成与箭体结构的连接，大幅减少舱段装配的调试工作量。喷管偏转的执行环节采用了轻量化的铰接支架结构，两个正交布置的偏转转轴分别对应火箭的俯仰、偏航通道控制，转轴位置做了耐磨衬套镶嵌设计，避免反复偏转动作造成的结构磨损，延长机构的工作寿命；铰接支架的受力路径经过优化，发动机工作时的轴向推力直接通过支架传递到箭体主承力结构，不会让偏转驱动部件承受额外的轴向载荷，从根源上降低驱动机构的负载要求，也减少了大推力工况下的结构变形量。喷管与燃烧室连接的位置采用了耐高温柔性密封结构，在允许喷管做小角度偏转的同时，完全阻隔高温燃气的泄漏，避免高温气体窜入伺服机构舱段造成电子元件、

　　传动部件的热损坏；密封件的压缩量在设计时做了冗余考量，即使在发动机工作带来的振动环境下，也能保持稳定的密封性能，不会出现密封面脱开、局部漏气的问题。整套TVC机构的外形做了流线化的包覆设计，外部的防护框架既可以作为伺服机构、传动部件的安装基座，也能在火箭飞行过程中理顺舱段内部的气流，减少发动机工作时舱内紊流对部件的冲击；框架上预留的走线槽可以规整布置伺服电机的供电线、信号线，避免线缆在喷管偏转过程中被运动部件剐蹭，也让舱内的布线更加整洁，减少装配和排查故障时的工作量。从实际使用场景来看，这套结构既可以直接适配小型固体火箭发动机的安装接口，用于科创类试验火箭的姿态控制，也可以作为推力矢量技术的验证缩比模型，

　　用于相关控制算法的地面台架试验；结构上预留的通用安装孔位，可以适配不同规格的伺服舵机，使用者可以根据自身的推力等级、偏转角度需求灵活更换驱动部件，不需要对主体结构做大规模修改。设计过程中针对偏转角度做了机械限位设计，避免控制信号异常时喷管偏转角度过大造成的推力损失过大、甚至结构干涉的问题，两个自由度的最大偏转角度控制在合理区间内，既满足姿态调整的力矩需求，也不会让密封结构因为偏转量过大出现失效。整套结构的受力部件全部采用轻量化高强度材料设计，在保证结构强度足以承受发动机工作冲击、飞行过载的前提下，尽可能降低非有效载荷的重量占比，提升火箭的载荷携带能力；各个零部件的拆分设计充分考虑了加工工艺性，除了密封件、标准紧固件之外，其余结构件都可以通过常规的数控铣削、3D打印工艺完成加工，不需要特殊的定制工装，降低了小批量试制的成本和加工周期。在装配逻辑上，整套机构采用模块化设计，喷管组件、铰接支架、驱动伺服、防护框架都可以独立拆分，日常检修、部件更换时不需要完全拆解整个舱段，只需要拆开对应位置的紧固件即可完成目标部件的更换，大幅提升试验过程中的维护效率。
