导轨安装式工业控制金属接线壳体

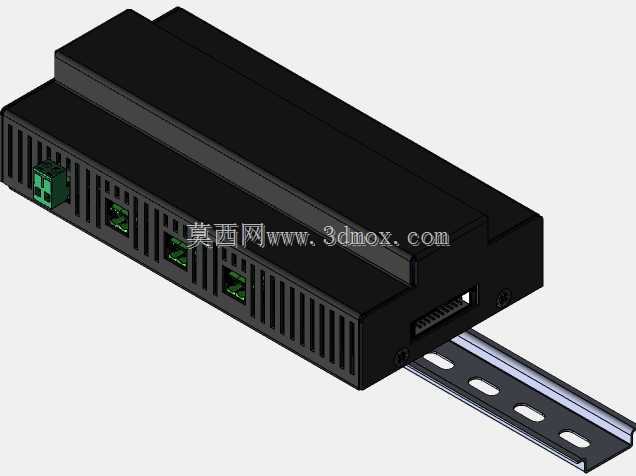

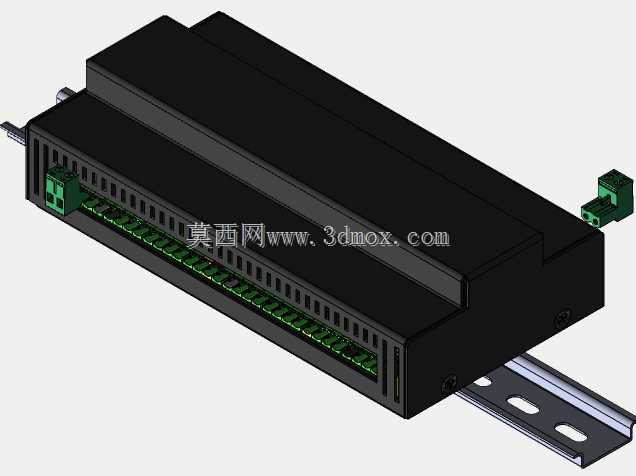

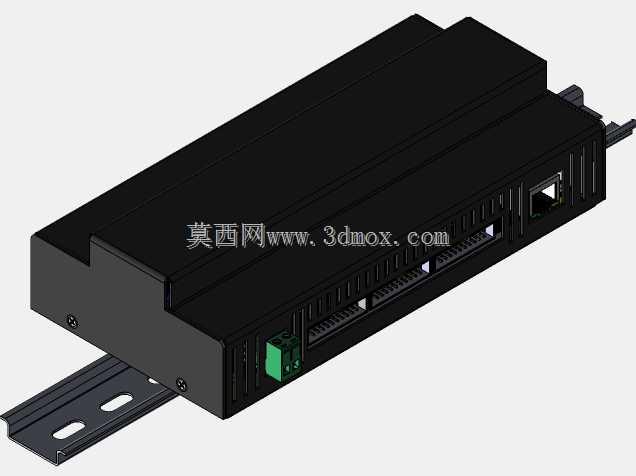

这款导轨安装式金属壳体是面向工业自动化控制场景开发的电气容纳构件，主要应用于工厂产线控制机柜、分布式IO采集站点、设备侧信号转接单元等场景，用来承载内部的信号调理电路板、接线转接排与小型功能模组，为内部精密电气元件提供可靠的物理防护与规整的接线界面。从实际使用场景来看，这类壳体普遍部署在标准DIN导轨安装的工控机柜内部，和PLC主机、继电器模组、信号隔离器等部件并排安装，承担现场传感器信号汇总、执行器指令转接、小型控制逻辑落地的功能，相比塑料壳体拥有更好的电磁屏蔽性能，能够在焊机、变频器周边等电磁干扰较强的车间环境下，减少外界杂波对内部弱电信号的干扰，提升控制回路的运行稳定性。产品在功能设计上做了多维度的适配优化：壳体侧面预留了快装式接线端子的安装位，端子采用绿色阻燃绝缘基座，外露接线端支持螺丝刀快速压接，无需额外焊接就能完成现场线缆的接入；壳体底部集成了标准DIN导轨卡扣，安装时只需对准导轨上沿按压即可完成固定，拆卸时撬动卡扣锁舌就能快速取下，无需额外螺丝固定，大幅提升柜内装配的作业效率；壳体两侧预留了扩展接口位，可以根据实际需求加装通讯接头、电源输入端子或者状态指示灯，适配不同的功能拓展需求。设计思路上优先兼顾了工业场景的防护需求与装配便利性：整体采用拉伸铝型材配合端盖拼接的结构，型材本身的散热性能优异，能够将内部电路板工作产生的热量快速导出到外界，避免密闭空间内积热导致元件寿命衰减；壳体上下盖采用卡扣加侧边隐形螺丝的固定方式，既保证了拼接后的结构强度，也不会因为外露螺丝凸起影响相邻部件的安装排布；内部预留了统一规格的电路板安装柱，柱位间距匹配通用工控板的安装孔距，设计人员只需完成功能电路板的布局，就能直接适配这套壳体，无需额外开模定制外壳结构。从安装边界尺寸来看，壳体整体为长条形窄体结构，宽度方向适配标准柜内的元件排布间距，不会占用过多导轨横向空间，高度方向预留了充足的内部净空，能够容纳最高25mm的板载元件，包括直插接线端子、小型继电器、贴片电容电阻等常规器件；安装后壳体与导轨背面保留了足够的走线空间，柜内布线时可以将线缆从壳体下方的空隙规整排布，避免线缆挤压弯折导致的接触不良问题；壳体表面做了哑光黑色氧化处理，既提升了金属表面的抗腐蚀能力，也避免柜内灯光反射造成的运维人员视觉干扰，整体外观规整统一，适配工业机柜的整洁排布要求。
