直列四缸发动机曲轴结构设计

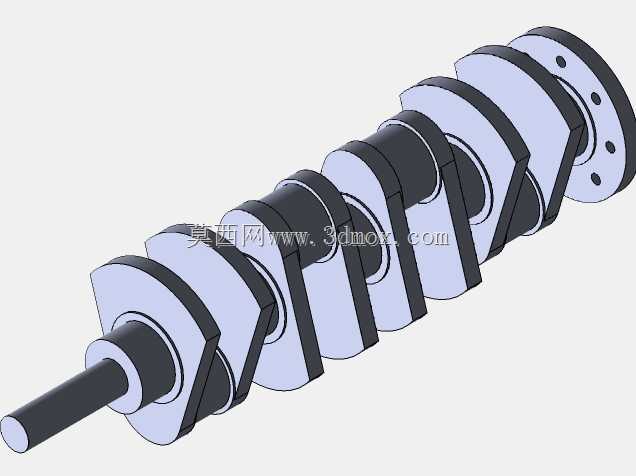

曲轴作为内燃机核心动力转换部件，广泛应用于乘用车辆、商用车辆、小型工程机械、农用动力机械的内燃动力单元中，承担着将活塞连杆组传递的往复直线运动转化为旋转扭矩的核心作用，是动力输出链路中最核心的承载部件，其结构合理性直接决定动力单元的运行稳定性、NVH表现与整机使用寿命。这款直列四缸曲轴采用全支承结构设计，沿轴向依次排布前端动力输出轴段、四组错列布置的曲柄销与平衡配重块、后端法兰连接段，整体结构紧凑，适配主流1.5L-2.0L排量的直列四缸内燃机组安装需求。从设计逻辑来看，四组曲柄销按照180度错相位排布，匹配四缸发动机的点火做功顺序，保证各缸做功冲程的扭矩输出连续平稳，每段曲柄销两侧都设置了加宽的主轴颈支承结构，能够将燃烧爆压产生的径向载荷均匀分散到缸体主轴承座上，避免局部应力集中导致的轴颈变形或疲劳断裂。每段曲柄臂都集成了扇形平衡配重块，配重块的轮廓经过偏心质量优化，能够精准抵消活塞连杆组往复运动产生的一阶、二阶惯性力，大幅降低动力单元高转速运行时的整机振动，减少轴承座的冲击载荷。前端轴段设计有精准的轴颈台阶，用于安装正时驱动轮、机油泵驱动齿轮、曲轴皮带轮等附属部件，轴段表面预留的键槽结构能够保证传动件的周向定位精度，避免高扭矩输出下的传动打滑。后端法兰盘采用均匀排布的螺栓孔设计，用于与飞轮组件刚性连接，法兰端的密封面精度能够配合后油封实现曲轴箱的可靠密封，避免机油渗漏问题。在安装边界上，各主轴颈的同轴度公差控制在微米级，能够直接适配标准缸体主轴承座的安装尺寸，无需额外修配即可完成装配，曲柄销的直径与宽度参数匹配标准尺寸的连杆大端轴承，平衡配重块的旋转外轮廓与缸体内部避让空间完全契合，运转过程中不会与缸体、油底壳等周边部件发生运动干涉。轴颈表面设计有高精度的粗糙度要求，能够保证轴瓦之间形成稳定的润滑油膜，降低运转过程中的摩擦损耗，提升部件的长期运行可靠性。
