三角架式起重吊钩装配结构设计

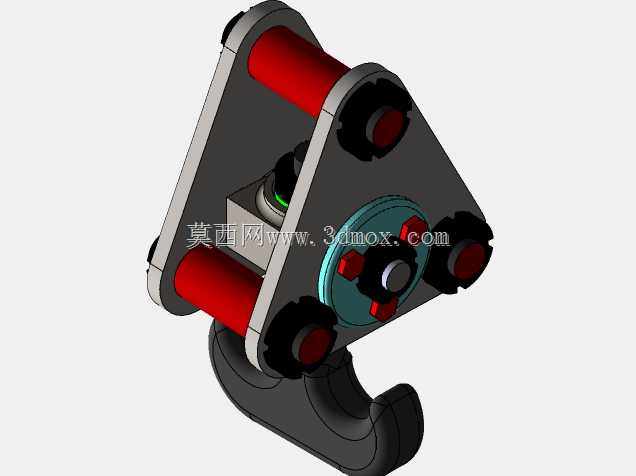

这款三角架式起重吊钩是起重作业场景中核心的吊载执行构件，主要适配车间桥式起重机、门式起重机、流动式起重机等各类起重设备的起升机构末端，承担重物与起升钢丝绳之间的载荷传递作用，广泛应用于机械制造车间物料转运、港口货场集装箱装卸、建筑工地重型构件吊装、仓储库区重型货物堆垛等各类需要垂直起吊重物的作业场景，是起重作业环节中直接接触吊重、保障吊装安全的关键部件。该吊钩采用三角对称式架体结构设计，架体三个角位分别设置带防护套的滑轮安装位，可同时穿绕多组起升钢丝绳，相比传统单滑轮吊钩结构，能够将吊重载荷均匀分散到三组滑轮支点上，大幅降低单根钢丝绳的承载负荷，同时三角稳定结构可有效抵消吊重起升、变幅过程中产生的偏摆力矩，减少重物在空中的扭转晃动，提升吊装作业的平稳性。架体中心集成了推力轴承与旋转连接结构，吊钩本体可绕架体中心轴线360度自由旋转，在吊装不规则形态重物时，能够根据吊点受力方向自动调整吊钩朝向，避免钢丝绳出现拧扭、打结的问题，同时降低重物起吊后旋转对起升机构造成的附加冲击载荷。吊钩钩身采用大曲率圆弧钩型设计，钩尖位置设置防脱挡边结构，可搭配防脱锁扣使用，防止吊装过程中吊索从钩口滑脱，钩身与架体的连接部位设置了缓冲减震垫，能够吸收重物起吊瞬间的冲击载荷，避免刚性冲击对架体连接螺栓造成疲劳损伤。在设计过程中，整体结构遵循等强度设计原则，三角架体采用厚钢板切割成型后焊接加工，三个滑轮安装位的同轴度、中心旋转轴的垂直度都经过公差校核，确保各滑轮受力均匀，避免出现单组滑轮偏载磨损的问题；所有连接紧固件都采用防松设计，适配起重作业频繁启停、载荷波动的工况特点。从安装边界来看，该吊钩架体的三个滑轮位可匹配常规直径的起重钢丝绳，架体上部无需额外加装过渡连接件，可直接与起重机起升机构的动滑轮组对接，下部吊钩的开口尺寸适配常规卸扣、吊装带、钢丝绳索具的连接需求，整体结构紧凑，在保证承载能力的前提下控制了整体高度，能够减少起升机构的无效行程，提升起重机的有效起升高度，适配厂房高度有限的室内吊装作业场景。所有配合部件都预留了润滑注油通道，日常维护时可直接对滑轮轴承、中心旋转轴承加注润滑脂，降低部件磨损速度，延长整体使用寿命。
