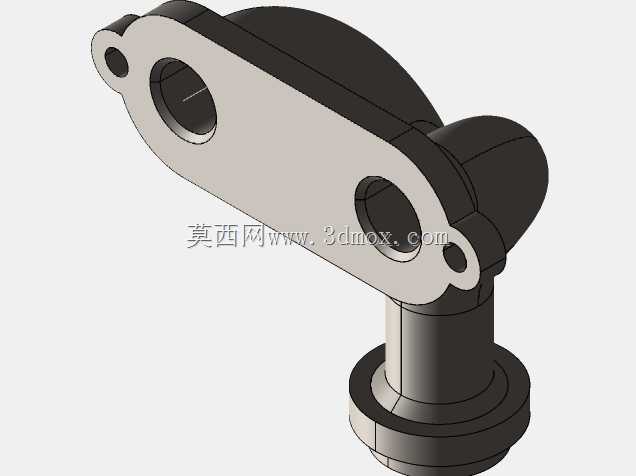

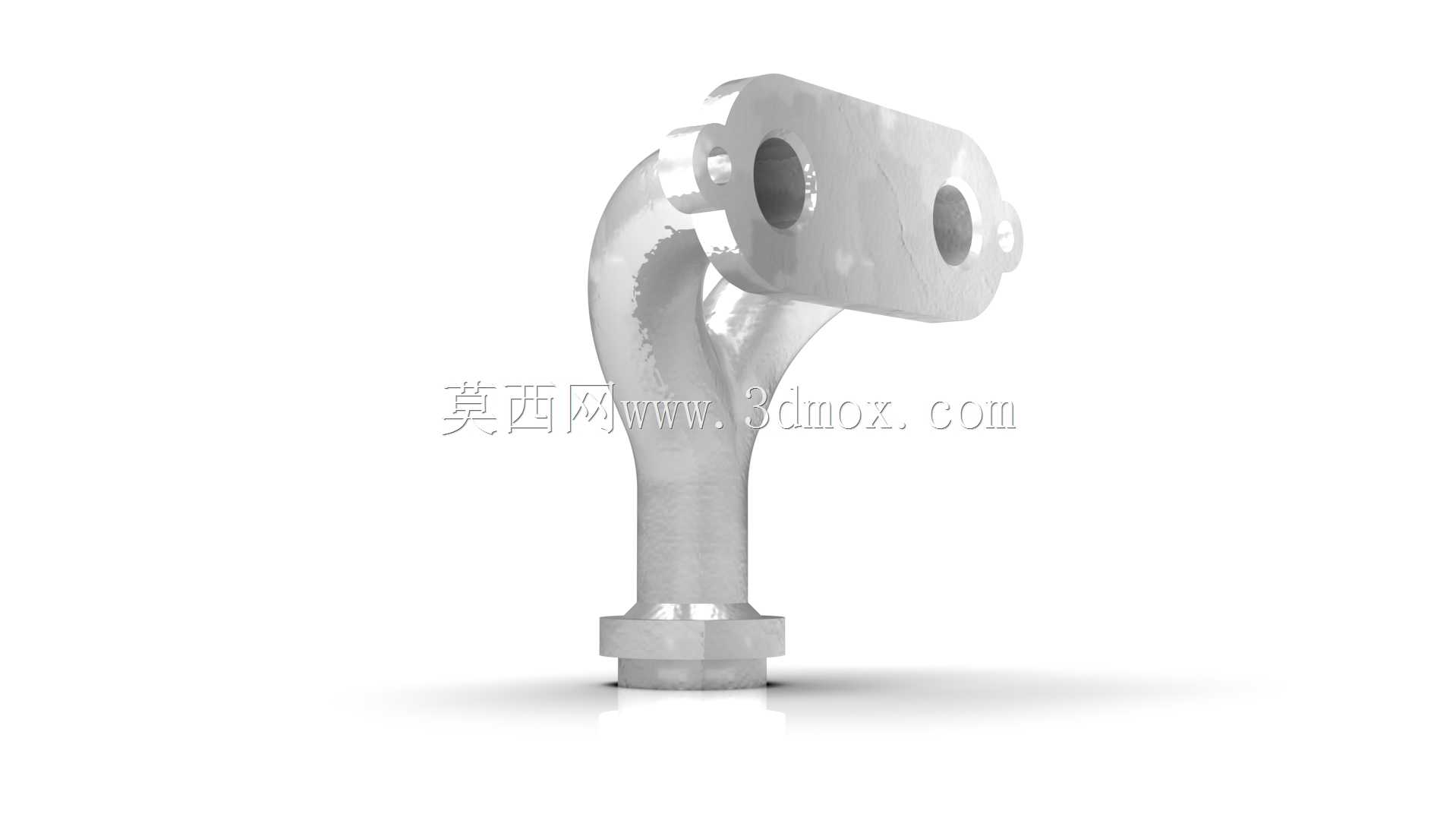

异形分叉带安装法兰的流体输送弯管结构

这款带法兰的管道结构，主要面向中小流量的流体分流输送场景，常见于小型液压动力单元、润滑系统、紧凑型气动控制回路以及车用冷却支路的管路布设中，可实现单路流体输入后向两个不同方位的输出端口分流，适配安装空间局促、管路走向需要弯折避让周边部件的设备内部布局。从实际用途来看，该结构下端为外螺纹连接端，可直接拧入预设内螺纹的设备基座、阀块或者主管道接口，无需额外加装过渡转接头，上端集成的安装法兰带有两个定位安装孔，可通过螺栓将整个管路结构牢牢固定在设备壁面或者安装支架上，避免设备运行过程中管路受流体脉动、设备振动影响出现松脱、移位甚至密封失效的问题，两个侧向输出端口可对接不同规格的软管或者硬管，分别向两个独立的功能单元输送流体介质。在功能特性上，该结构采用一体成型的流线型弯曲流道设计，内部流道没有直角弯折或者突兀的截面突变，能够最大程度降低流体流经时的局部阻力损失，减少紊流、气蚀现象的发生，既可以降低输送过程中的压力损耗，也能避免长期受流体冲蚀导致的管壁磨损，延长管路的使用寿命；法兰与弯管主体衔接位置做了加厚过渡处理，能够承受更高的管路压力，适配中低压工况下的流体输送需求，同时法兰端面做了平整加工，安装时搭配密封垫片即可实现可靠的端面密封，杜绝流体渗漏问题。设计过程中，首先根据目标安装空间的边界尺寸确定了弯管的弯曲弧度与分叉角度，确保管路安装后不会与周边的电气元件、其他机械部件产生干涉，下端螺纹端的长度经过精准核算，既保证螺纹旋合深度满足密封与连接强度要求，也不会出现旋入过深顶触内部流道的问题；两个输出端口的轴线夹角经过反复优化，能够适配常规的管路布设角度，减少外接管路的弯折幅度，降低外接管路的装配应力。外形尺寸方面，整体结构紧凑，竖直方向总高度适配小型设备的内部安装层高，法兰盘的外轮廓尺寸小于常规同通径直法兰，占用安装面的面积更小，两个安装孔的孔距符合通用的安装孔位标准，可直接匹配多数设备预设的安装点位，安装边界上预留了足够的螺栓操作空间，无需特殊工具即可完成装配锁紧，后期维护拆卸也十分便捷。
