90度直角弯通流体转接安装基座结构

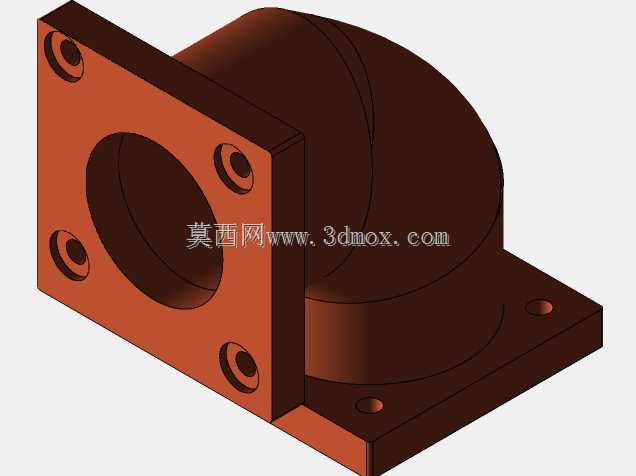

这款90度直角弯通结构件，主要应用在工业流体输送、气动液压管路排布的场景中，承担管路直角转向、介质流道平滑转接的核心作用，常见于液压动力站、工业气动控制系统、流体输送管线的转角位置，用来改变管路走向，同时兼顾安装固定的功能，避免管路弯折造成的流道缩径、介质阻力陡增问题。从实际用途来看，该结构件一端通过方形法兰面与上游管路、阀组或者设备接口对接，另一端通过底部的安装法兰面固定在设备机架或者安装基面，实现垂直方向与水平方向管路的连通转接，内部流道采用圆弧过渡设计，能够有效降低介质流经转角时的压损，减少湍流产生，降低管路运行过程中的振动与噪音，提升管路系统的运行稳定性。在功能特性上，该结构件两个对接面均采用法兰式连接设计，每个法兰面预留了均匀分布的安装沉孔，能够通过螺栓实现与对接部件的紧密连接，保证连接位置的密封性能，避免介质泄漏；整体采用一体化实心结构设计，相比拼接式的弯通接头，结构强度更高，能够承受更高的管路压力，适配中高压的流体输送场景，同时安装基座与弯通体一体化成型，不需要额外配置固定支架，减少了现场安装的零部件数量，降低装配复杂度。设计思路上，这款结构件优先考虑流道的平顺性，内部转角采用大半径圆弧过渡，避免直角流道造成的介质冲击与压损，同时兼顾安装的便捷性，两个连接法兰的安装孔位采用对称分布设计，适配多种标准接口的安装尺寸，降低现场安装的对位难度；外部结构在保证壁厚满足承压要求的前提下，对非受力区域做了合理的壁厚优化，在不降低结构强度的基础上控制整体重量，减少材料消耗。外形尺寸与安装边界方面，该结构件整体为直角布局，竖向法兰面与底部安装法兰面呈90度垂直分布，竖向法兰的中心流道孔径适配常规通径的管路连接，四个安装沉孔围绕中心孔均匀分布，孔位间距符合通用法兰安装的尺寸规范；底部安装法兰为方形平板结构，两个安装孔沿法兰对角分布，安装时只需要在基面对应位置预留两个螺栓固定位即可完成固定，整体占用空间紧凑，不会过多挤占管路周边的安装空间，适合在设备内部管线排布紧凑的场景下使用，能够在狭小空间内完成管路的90度转向连接，同时保证连接强度与密封可靠性。
