多孔位带支脚机械安装固定基座结构

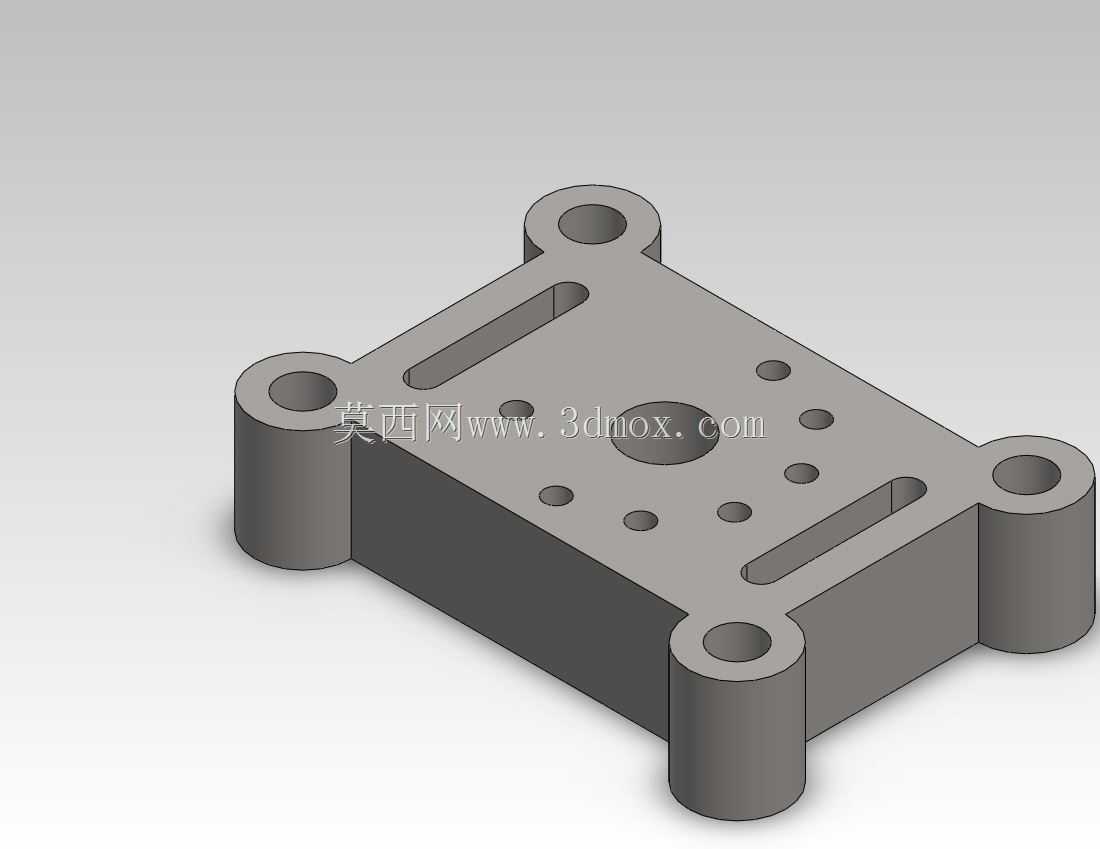

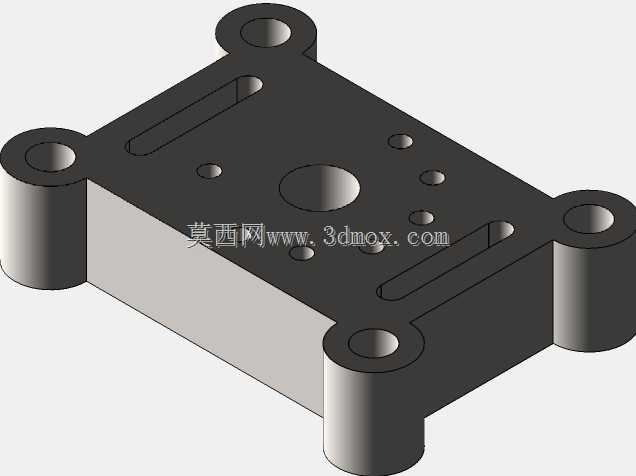

该款安装固定基座是工业装配场景中常用的承载连接构件，主要应用于自动化生产线工位、小型检测设备机架、精密仪器承载平台等场景，作为上层功能组件与底部支撑框架之间的衔接载体，承担载荷传递、位置固定、组件定位的核心作用，能够为安装在其上方的阀组、传感模块、小型执行元件提供稳定的安装基准，避免设备运行过程中出现组件移位、振动偏移的问题。从功能特性来看，基座整体采用一体化实心结构设计，四个角位延伸出带通孔的圆柱支脚，可通过螺栓穿过支脚通孔完成与底部安装面的锁紧固定，支脚的凸起设计让基座主体与安装面之间预留出一定间隙，既可以规避安装面不平整带来的贴合不严问题，也能为底部走线、散热留出空间。基座主体平面上排布了多组不同孔径的安装孔位，包含中心定位大孔、圆周分布的小孔、两侧长条形调节槽，不同孔径的孔位可以适配不同规格的紧固件，长条形槽位则支持安装组件的位置微调，无需重新打孔就能适配小范围的装配尺寸偏差，大幅提升现场装配的灵活度。在设计思路上，这款基座优先考虑了装配兼容性与结构刚性，整体采用等壁厚的块状构型，没有多余的冗余结构，在保证整体抗形变能力的前提下控制了自身重量，孔位的排布经过受力校核，中心大孔对应主要承载部件的安装位置，周边小孔围绕中心均匀分布，让上方载荷可以均匀传递到四个支脚，避免局部应力集中导致的基座变形。支脚的高度经过统一设计，能够保证安装后基座上平面的平面度满足精密组件的安装要求，所有孔位的边缘都做了倒角处理，既可以去除加工毛刺，也能引导紧固件顺利穿入，提升装配效率。从安装边界来看，四个支脚的外轮廓构成了基座的最大安装占地范围，支脚通孔的中心距为固定安装尺寸，适配常规的工业铝型材框架、钢板工作台面的安装孔距标准，基座主体的厚度满足常规承载需求，可承受上方数十公斤的组件静载荷，同时能够抵消设备运行产生的小幅振动，保证上方组件的运行稳定性。基座上平面的所有安装孔位都采用通孔设计，既可以穿装螺栓，也可以作为定位销的配合孔，满足不同的装配固定需求，长条形调节槽的长度覆盖了常用的位置调整范围，能够适配同系列不同尺寸的功能组件安装，减少不同场景下的基座定制需求。
