带曲面开槽异形管状连接构件

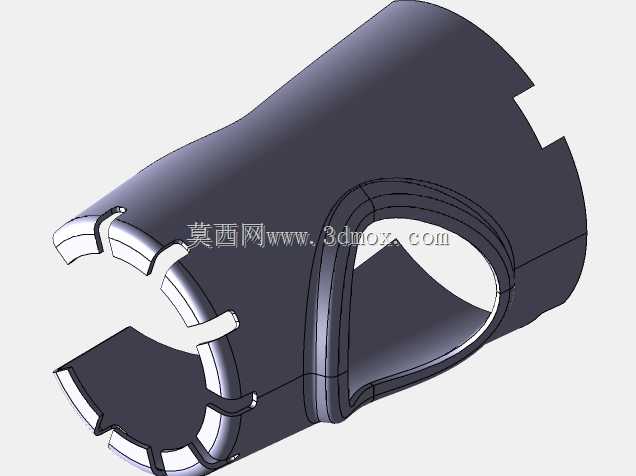

该异形管状连接构件主要应用于流体输送管路系统、设备线束防护管路以及轻型机械结构的衔接部位，可在多管路交汇、空间走向存在弯折需求的场景下承担通路衔接与结构支撑作用，适配有角度偏移的管路对接需求，避免管路硬弯折造成的通径缩减、流体阻力陡增或是线束外皮磨损问题，在小型动力设备的气路排布、特种作业装备的防护管路布设场景中具备较高适配性。从功能特性来看，构件主体采用变径曲面过渡结构，整体为中空贯通形态，一端设计有均匀分布的轴向开槽卡接结构，可通过开槽部位的弹性形变实现与对接管件的快速卡装，无需额外紧固件即可完成初步定位，配合密封件使用时可满足常规压力下的密封需求；侧部开设的圆形贯通接口可实现垂直方向的支路连通，接口边缘做了加厚翻边处理，可提升接口部位的结构强度，避免对接时受力开裂。设计过程中优先采用曲面连续过渡思路，主体弯折部位全程采用G2连续曲面构建，避免应力集中问题，管壁厚度沿整体走向保持均匀一致，既保证整体结构强度，也可适配注塑、铸造成型的工艺要求，减少成型过程中的缩孔、变形缺陷；端部开槽的槽宽、槽深经过受力校核，既保证卡装时具备足够的弹性变形量，也不会因开槽过多降低端部的结构刚性，侧部接口与主体的衔接部位做了圆角过渡处理，可降低流体通过时的局部阻力，减少紊流产生。安装边界方面，构件整体外轮廓适配狭小空间内的管路排布，端部卡接结构的外径与常规标准通径的软管、硬管内径匹配，侧部接口的连接尺寸可对接同规格的快插接头，安装时无需复杂工装，将端部开槽对准对接管路推入即可完成卡接固定，侧部支路可根据实际使用需求选择对接支路管路或是加装堵头封闭，整体安装操作便捷，可大幅提升管路装配的作业效率。
