等径法兰连接斜三通管道接头结构

这款法兰式斜三通是工业管路系统中常用的分流连接件，主要应用在石油化工、市政给排水、暖通空调、火力发电等行业的流体输送管网中，能够在主管道线路上引出分支管路，实现流体介质的分流、合流或者流向切换，适配水、蒸汽、油品、低腐蚀性化工介质等多种常见流体的输送场景，在需要调整管路走向、拆分输送路径的管段中可以替代多个弯头加直通的组合结构，有效减少管路的连接点位，降低介质泄漏的风险，同时减少管路系统的流体阻力损失。

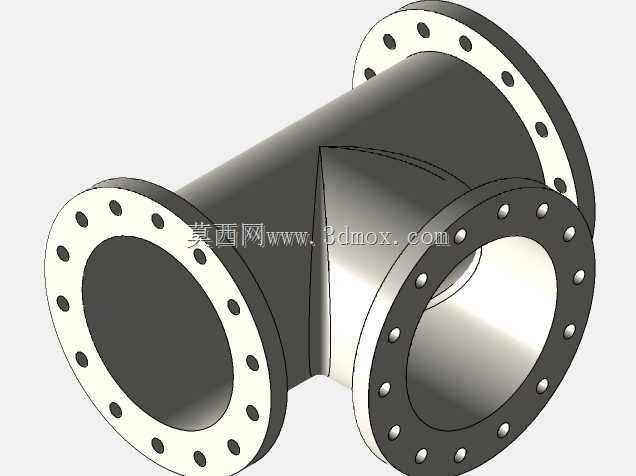

该产品采用三端法兰连接的结构设计，三个接口均为相同通径的圆形法兰盘，法兰端面均匀分布螺栓安装孔，安装时通过螺栓配合密封垫片即可实现与对应通径的管道、阀门或者其他管路设备的刚性连接，连接强度高，密封性能可靠，能够承受中等压力等级的管路工况，后期维护拆卸也较为便捷，不需要对整段管路进行切割作业即可完成接头的更换检修。产品主体为斜向分叉的三通结构，分支接口与主管道呈一定倾斜角度，相比直角三通能够让介质分流时的流向过渡更平缓，减少介质在分流位置的湍流冲击，降低管路运行过程中的振动与噪音，同时减少介质对管壁的冲刷磨损，延长管路配件的整体使用寿命。

在设计过程中，首先根据目标管路的通径参数确定三个接口的法兰尺寸，匹配对应压力等级的法兰厚度、螺栓孔数量与分布直径，保证安装时能够和同标准的法兰配件完全适配，不存在安装错位的问题。主体管身采用等壁厚设计，根据额定工作压力计算管壁厚度，在保证结构强度满足承压要求的前提下尽可能控制整体重量，降低材料成本与安装时的承重负担。三个法兰与管身的连接位置做圆弧过渡处理，避免应力集中，在管路受压力波动、温度变形产生应力时，过渡位置不会出现应力开裂的问题。内部流道做顺滑处理，没有凸起、棱角或者加工残留的台阶，让介质流经时的阻力尽可能降低，避免杂质在接头位置沉积滞留。

安装边界方面，该三通的三个法兰端面均为垂直于对应管段轴线的平面，安装时需要保证对接法兰的端面平行度偏差在允许范围内，螺栓按照对角顺序逐步拧紧，避免法兰偏斜导致密封失效。产品整体的轴向与径向尺寸根据通径匹配标准管路的安装间距，不需要额外调整原有管路的排布位置即可直接替换同规格的其他三通配件，适配常规的工业管路安装空间要求，在架空敷设、管沟敷设的管路场景中都能顺利安装使用。
