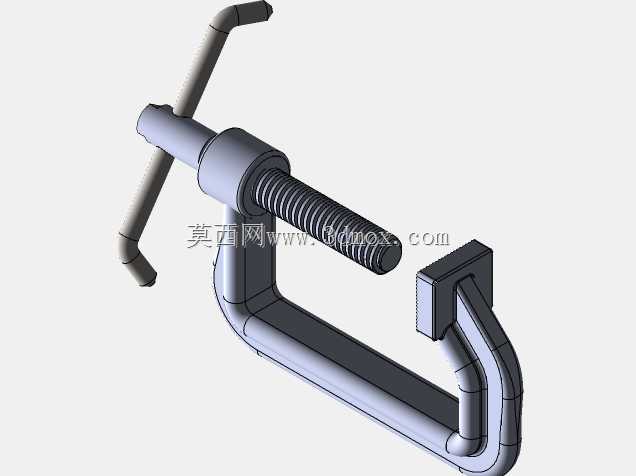

手动G型螺旋夹紧工装结构设计

这款手动螺旋夹紧工装是机械加工、木工制作、五金装配场景中极为常用的夹持类工具，可在工件焊接、粘接、钻孔、锉修、装配对位等工序中提供稳定的压紧力，避免工件在加工过程中出现位移、翘曲、错位问题，既可以固定在工作台边缘夹持小型工件完成精细化加工作业，也可以在临时拼接作业中对两个待贴合部件施加持续压力，保障粘接或焊接接缝的紧密贴合度，是维修车间、家装现场、小型加工工坊、手工制作场景中不可或缺的基础工装。

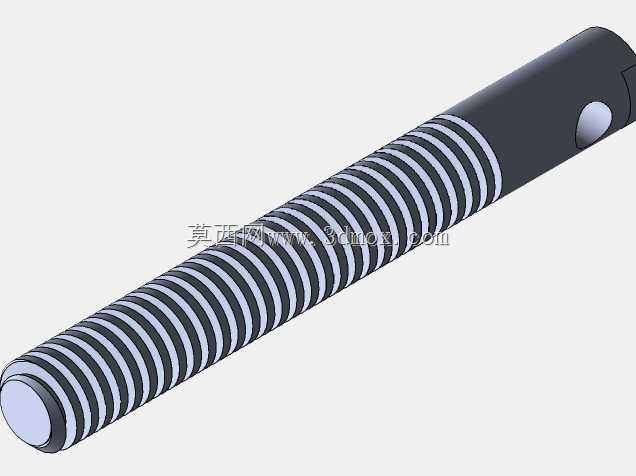

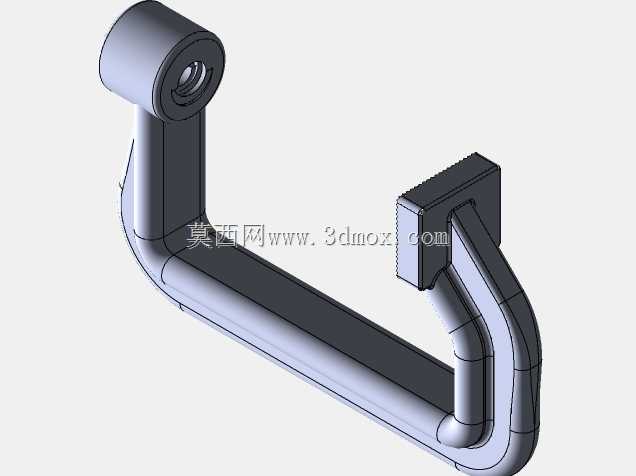

从功能特性来看，该工装采用经典的C型开口框架结构搭配T型转动手柄与梯形传动螺杆，框架部分采用一体式弯折成型的高强度结构设计，受力路径沿框架轮廓均匀传递，在额定夹持行程内不会出现框架张口变形、断裂的问题；螺杆端部搭配可自适应转动的压块，在夹紧过程中压块可随工件表面角度微调贴合状态，避免硬接触刮伤工件表面，同时增大接触摩擦力提升夹持稳定性；T型手柄的力臂长度经过优化设计，操作人员无需借助额外加力杆，仅靠手部转动即可输出足够的夹紧力，同时手柄两端做了圆弧过渡处理，长时间施力操作也不会出现硌手问题。

在设计思路层面，这款夹紧工装优先兼顾了操作便捷性与结构耐用性，框架的开口深度与最大夹持行程做了平衡设计，既能够满足常规厚度工件的夹持需求，也不会因为开口过大导致整体结构笨重、携带不便；螺杆采用梯形传动螺纹，具备良好的自锁性能，夹紧后不会因为作业过程中的振动出现螺杆回退、夹持力松脱的问题，同时螺纹牙型经过耐磨优化，长期反复伸缩调节也不会出现螺纹滑牙、磨损过快的问题；框架与螺杆的配合部位做了加厚处理，承受螺杆顶推反作用力的位置设置了加强结构，避免长期受力出现局部形变。

从安装与使用边界来看，该工装无需额外固定安装，可根据作业需求随时移动位置使用，自身C型框架的开口尺寸适配绝大多数常规厚度的板材、方管、异形小零件的夹持需求，整体外形紧凑重量适中，操作人员可单手持握完成位置调整与夹紧操作，使用时仅需将框架开口跨接待夹持工件与支撑基准，转动T型手柄带动螺杆进给，直到端部压块压紧工件即可完成固定，松开时反向转动手柄即可快速退螺杆取下工件，操作门槛极低，无需专业培训即可快速上手使用。
