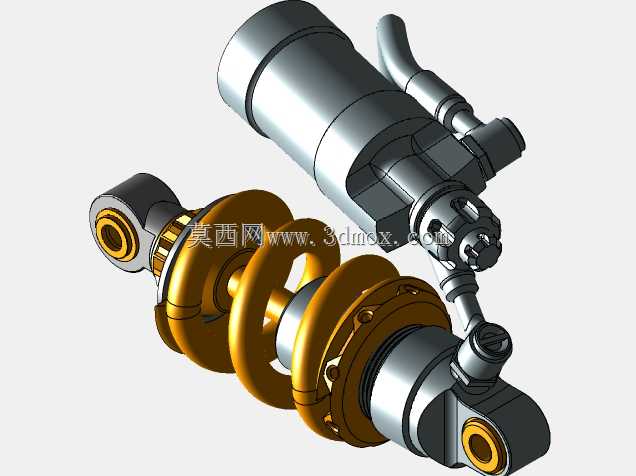

摩托车外置油气分离式后减震器结构设计

这款带外置储气瓶的减震部件，主要应用在中大排量跨骑摩托车、高性能越野摩托车以及定制改装复古摩托的后悬架系统中，部分同结构衍生款也可适配全地形ATV、高速电动摩托的后悬挂位置，核心作用是过滤路面颠簸传递给车架的冲击载荷，同时抑制弹簧吸震后往复弹跳带来的车身晃动，在非铺装路面飞跳、铺装路面高速过弯、紧急制动等工况下，都能为车轮提供稳定的贴地压力，避免车轮弹跳失控，同时大幅降低车架、骑手承受的震动冲击，提升骑行操控极限与长途乘坐舒适度。

从功能特性来看，该结构采用螺旋弹簧承载车身静载荷+液压阻尼耗散冲击能量+外置气室补偿油液体积变化的组合设计，相比传统内置阻尼的普通减震，外置储气瓶可以容纳更多阻尼油，避免连续高强度压缩时油液升温起泡导致阻尼衰减，同时气室内充入的高压氮气可以提供渐进式的压缩阻尼反馈，在小幅度颠簸时阻尼柔和过滤细碎震动，遇到大幅度冲击时阻尼快速升高避免减震触底。两端的鱼眼铰接安装结构带自润滑衬套，既可以适配悬架跳动时的多角度摆动，也能降低铰接位置的磨损与异响。

设计层面，整体采用同轴布局的弹簧与阻尼筒结构，外置气瓶通过高压金属油管与阻尼筒的压缩阀组连通，弹簧表面做了金色氧化防护处理，阻尼筒与气瓶采用高强度铝合金加工成型，在保证结构强度的同时降低整体重量。弹簧预压调节座设置在阻尼筒下端，可根据不同载重、骑行场景调整弹簧初始预紧力，适配单人通勤、双人载物、赛道激烈驾驶等不同使用需求。安装边界上，两端铰接孔中心距为常规大排量摩托后减震适配尺寸，上下衬套内孔直径匹配主流车型的安装螺栓规格，安装时无需对车架后摇臂做额外切割改装，可直接替换同规格原厂减震部件，整体外径尺寸预留了足够的与后轮、后挡泥板、排气管的装配间隙，不会出现运动干涉问题。
