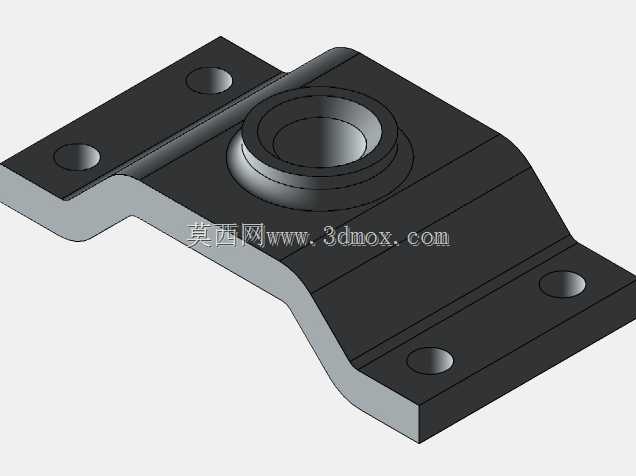

航空构件用弯折式机翼支撑固定底座

这款机翼支撑固定底座，是航空类装配结构中承担机翼与主体机架连接定位的核心承重构件，主要应用于轻型飞行器、航测无人机、试验类航空模型的机翼装配场景，在整套飞行结构中负责传递机翼承受的气动载荷，将机翼升力、飞行过程中的气动冲击力平稳传导至机身主承力框架，同时为机翼提供精准的安装定位基准，避免飞行过程中机翼出现偏移、震颤等影响飞行稳定性的问题。从实际使用功能来看，该底座既需要承担静态下机翼自身的重量载荷，也需要耐受飞行过程中不同姿态下的交变载荷，包括爬升阶段的向上拉力、俯冲阶段的向下压力、侧飞状态下的横向剪切力，因此结构设计上充分考量了受力分布的合理性。设计过程中，工程师首先针对机翼安装位的受力路径做了拓扑优化，将底座主体设计为带弯折过渡的异形板状结构，中间凸起的同轴凸台作为机翼转轴或连接轴的安装位，凸台做了多层阶梯结构，既可以适配不同直径的连接轴件，也能增加轴孔配合的接触面积，降低单位面积的承压负荷，避免长期受力出现轴孔变形。底座两端延伸出的安装翼板做了下沉式弯折处理，让安装面与机身贴合时能够形成嵌入式的贴合效果，相比平直板结构拥有更好的抗扭转性能，四个安装孔分别布置在翼板的受力端点位置，安装后可以让载荷均匀分散到每个固定点位，不会出现局部应力集中的问题。外形与安装边界方面，该底座整体轮廓为对称式异形结构，中间凸台高度根据机翼连接轴的插入深度做了匹配设计，既保证轴件插入后有足够的配合长度，也不会因为凸台过高增加不必要的结构重量，两端安装翼板的弯折角度完全匹配机身安装面的曲面弧度，安装后可以实现完全贴合无间隙，四个安装孔的孔位公差按照精密装配要求设计，能够保证安装后机翼的安装角度偏差控制在极小范围内，不会影响飞行气动布局。底座的所有棱边都做了圆角过渡处理，既可以避免加工和装配过程中出现锐边划伤，也能减少飞行过程中棱角位置产生的多余气动阻力，整体结构在保证承重强度的前提下尽可能去除了非受力区域的多余材料，实现了强度与轻量化的平衡，完全适配航空类构件对重量控制的严苛要求。
