直线往复式环形导向传动机构

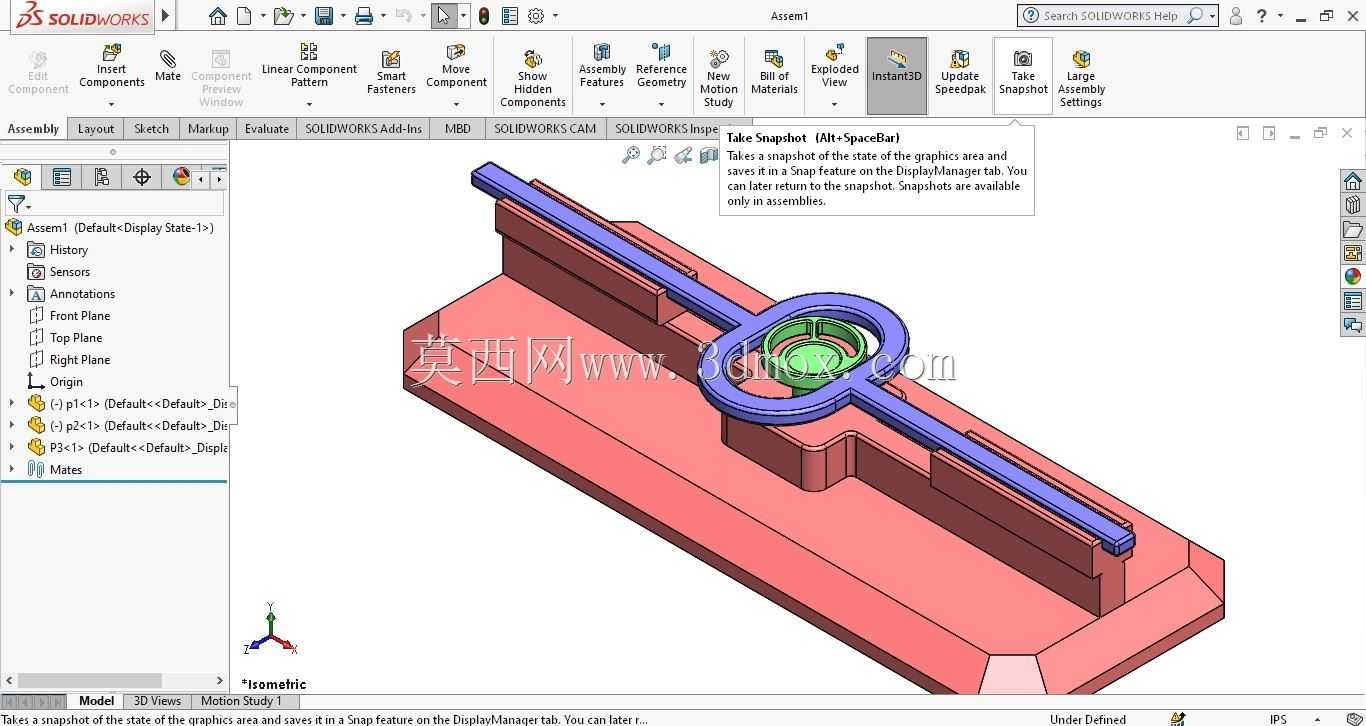

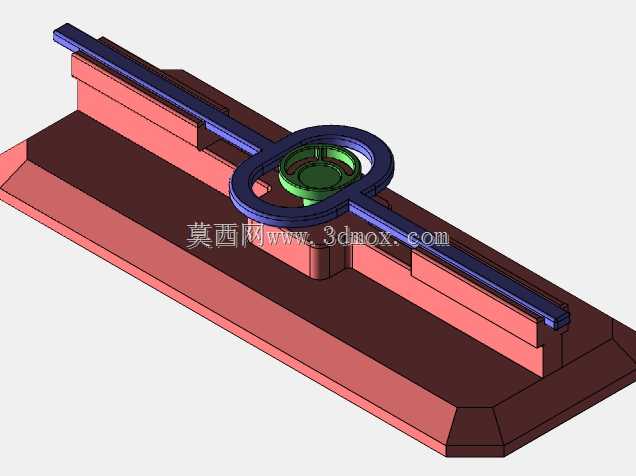

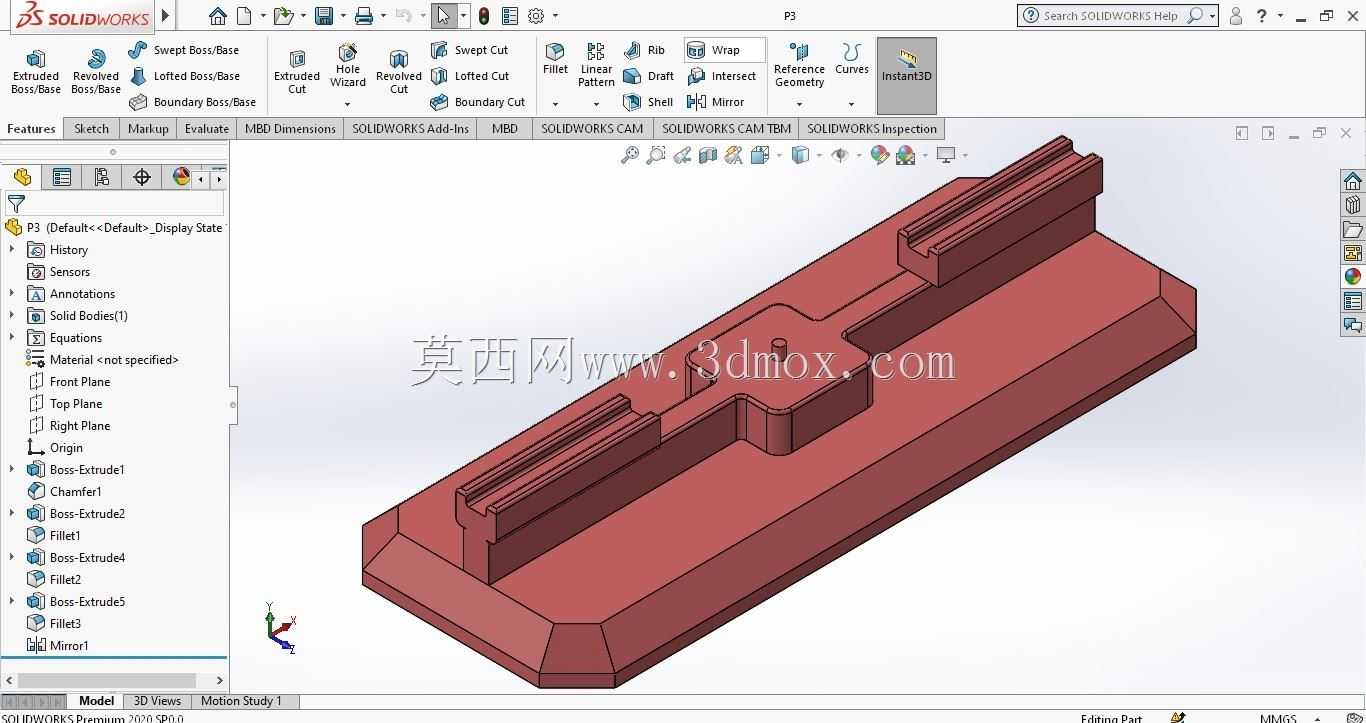

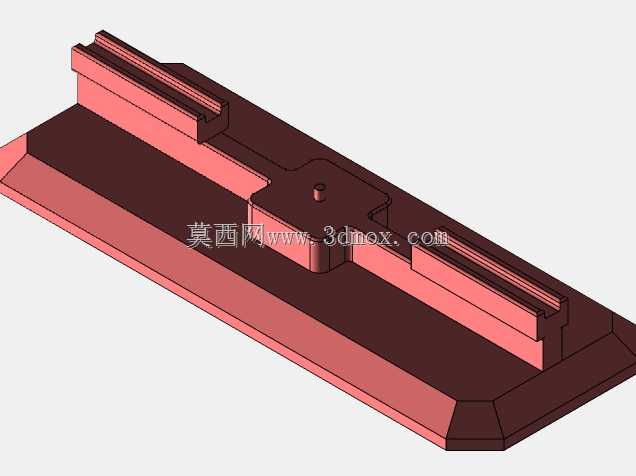

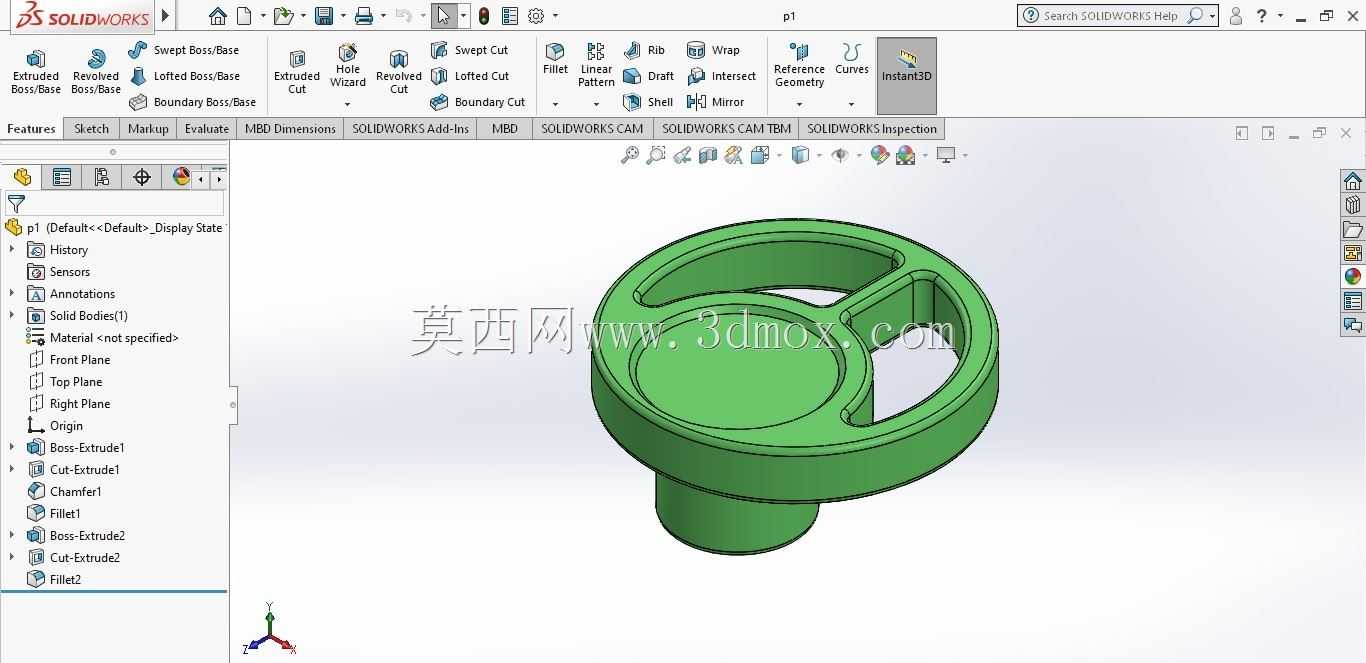

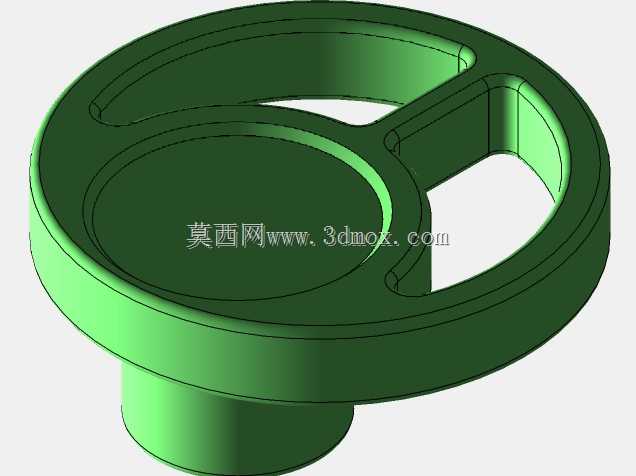

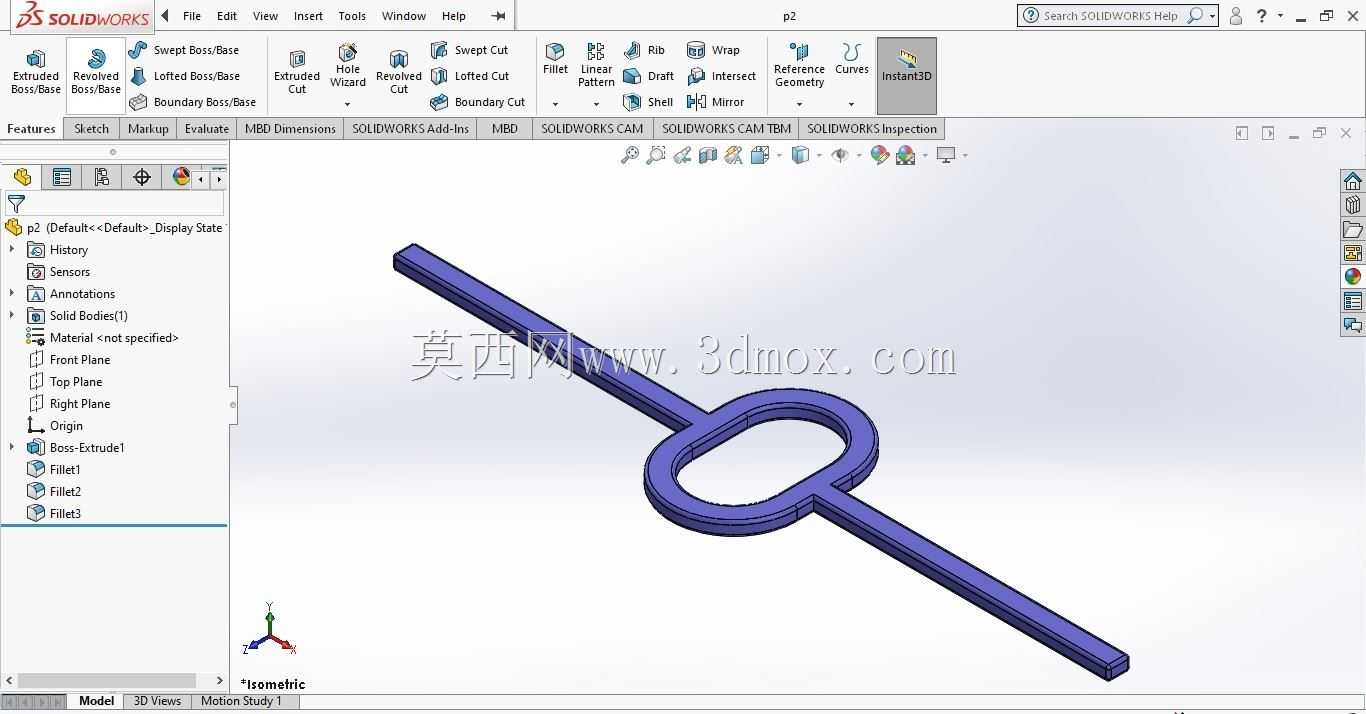

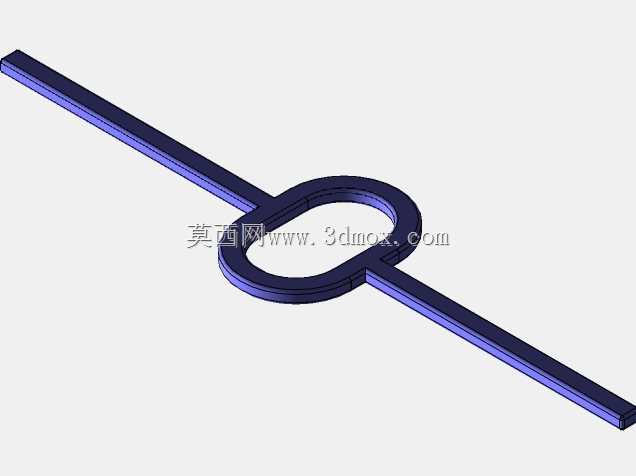

该直线往复式环形导向传动机构，主要面向轻工生产流水线、小型物料分拣工位、精密检测输送台等需要短距离直线往复推送、工位间精准移载的应用场景，可作为小型自动化设备的核心直线动作执行单元，承担工件的平稳推送、工位切换、定位输送功能，适配小尺寸轻载工件的循环移载作业需求，能够在紧凑的设备安装空间内实现稳定的直线往复动作输出，替代传统气缸直推的单一行程模式，通过环形导向结构实现动程的平滑过渡，减少动作启停的冲击。从功能特性来看，该机构采用一体化基座搭配双侧平行导向滑轨的结构，基座底部为平整安装面，可直接通过螺栓固定在设备台架上，双侧滑轨对中布置在基座两侧的凸起安装台上，为中间的滑动执行件提供双侧导向约束，避免滑动过程中出现偏摆、卡滞问题；中间的环形闭合框架为传动连接部位，可外接驱动连杆、偏心轮或者直线驱动组件，将驱动端的动力转化为沿滑轨方向的直线往复运动，环形框架内部预留的圆形安装位可加装工件载台、拨叉或者夹持组件，直接对接待输送的工件，无需额外设计复杂的连接转接件。设计过程中，优先考虑了紧凑空间下的动作稳定性，将导向滑轨的长度与基座长度做匹配设计，滑轨两端延伸至基座近端部位置，最大化利用基座的安装长度拓展有效行程，同时将环形传动框架设置在滑轨的中间段，保证滑动至两端极限位置时，框架与滑轨端部仍有足够的配合长度，不会出现脱轨、导向失效的问题；基座两侧的导向安装台采用凸起式结构，一方面抬高滑轨的安装高度，避免滑动过程中传动框架与基座平面发生摩擦剐蹭，另一方面也为滑轨的固定螺栓预留了足够的安装空间，无需在基座底部加工沉孔，降低加工难度；整体结构的棱角处均做了倒角处理，既减少装配过程中的锐边磕碰风险，也能避免应力集中导致的构件变形。从安装边界来看，该机构整体为长条形扁平结构，宽度方向尺寸远小于长度方向尺寸，适合安装在设备台面的狭长预留空间内，基座底部的安装孔位沿长度方向等距布置，可适配不同间距的安装螺孔，安装时仅需保证基座台面的水平度，即可保障滑动过程的顺畅度；滑轨与传动框架之间采用间隙配合设计，预留了合理的润滑脂存储间隙，长期运行时可定期加注润滑脂降低磨损，延长机构的使用寿命，整体承载能力适配1kg以内的轻载工件移载需求，运行过程噪音低、动作平稳，可适配每分钟30-60次的往复动作频率，满足小型自动化设备的高频轻载动作需求。
