双缸顶置气门活塞式发动机结构展示

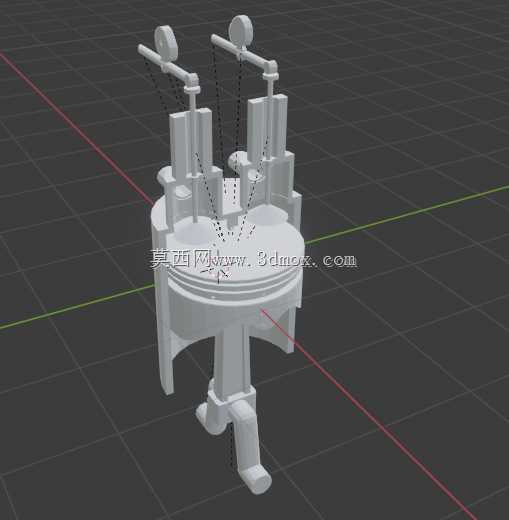

该模型还原了双缸顶置气门式活塞发动机的核心机械结构，可广泛应用于职业院校机械原理教学、小型动力设备研发初期的结构验证、内燃机科普展品制作等场景，能够直观展现四冲程内燃机的动力传递逻辑与配气机构运作规律，帮助学习者快速理解燃油化学能向机械动能转换的完整过程。从实际用途来看，这类结构的小尺寸发动机常被适配到小型通用动力设备、轻型摩托、便携发电机组以及小型农业作业机具上，为设备提供稳定的旋转动力输出，可满足中小功率负载的持续运转需求。在功能特性上，模型完整呈现了活塞组件、连杆结构、曲轴输出端、顶置气门组、摇臂传动部件等核心单元，能够清晰演示活塞上下往复运动时，如何通过连杆带动曲轴完成旋转输出，同时顶置的气门组可同步完成进排气动作的配合，还原配气相位与活塞行程的匹配关系，各部件之间的运动干涉在设计阶段就完成了规避，保证运动过程中各组件不会发生碰撞卡滞。设计思路上，该结构采用对称双缸布局，能够抵消单缸发动机运转时的一阶往复惯性力，大幅降低运转过程中的振动幅度，提升动力输出的平顺性；顶置气门的设计可以优化燃烧室的进排气效率，提升燃油燃烧的充分度，相比侧置气门结构能够获得更高的压缩比与动力输出效率；活塞部分采用三道环槽的结构设计，可分别适配气环与油环，保证燃烧室的密封性同时刮除缸壁多余润滑油，减少机油窜入燃烧室的概率。从安装边界来看，该结构整体采用立式布局，下部曲轴输出端预留了标准的动力输出连接位，可适配不同规格的飞轮与传动连接组件，上部气门摇臂组预留了凸轮轴传动机构的安装空间，整体径向尺寸紧凑，能够适配小型设备的狭小安装舱位，安装固定点分布在曲轴箱下部的连接法兰上，可通过螺栓直接固定在设备的机架安装位上，不需要额外设计复杂的转接支架，降低了整机集成的设计难度。
