气动执行器角行程驱动结构设计

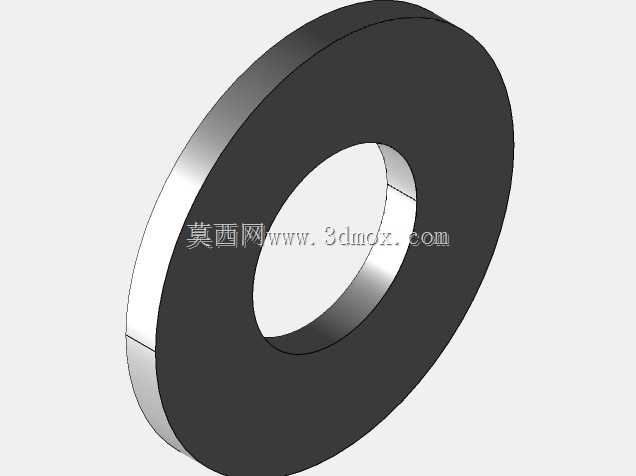

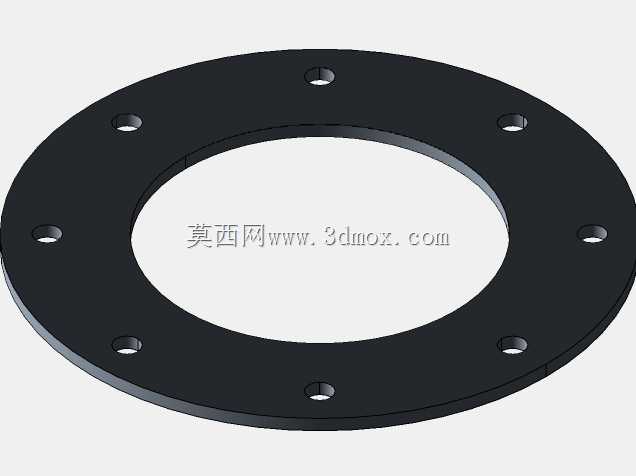

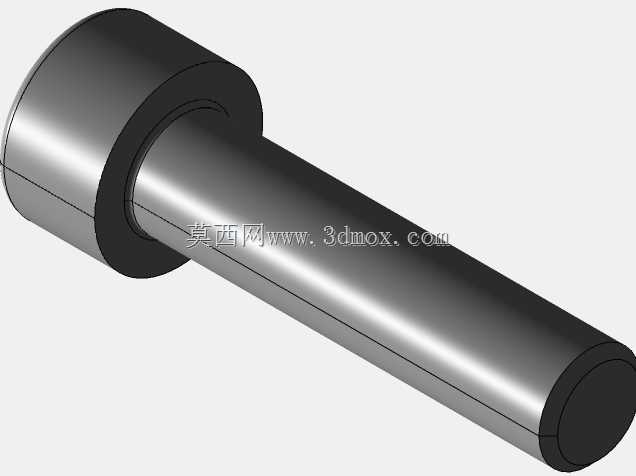

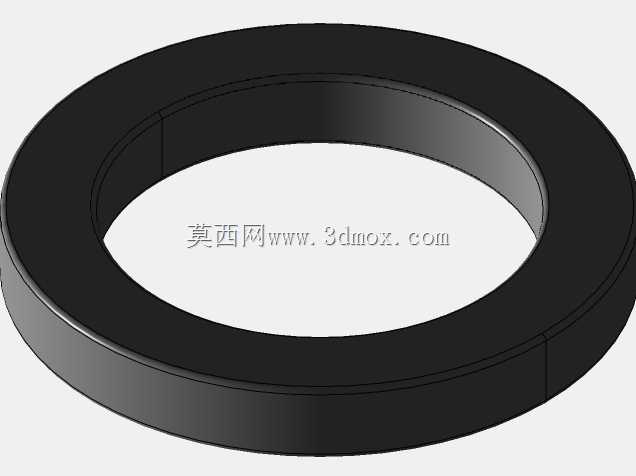

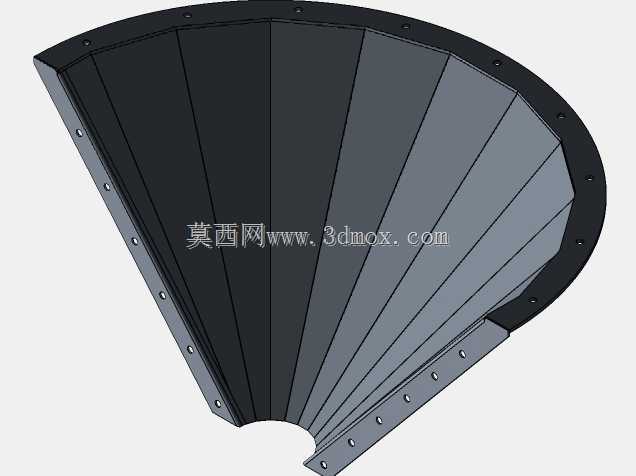

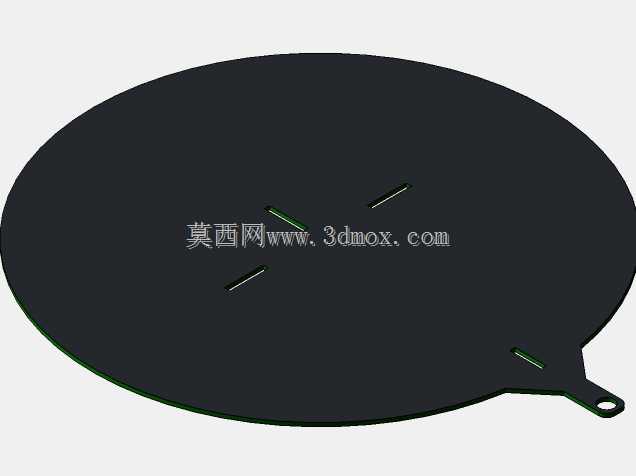

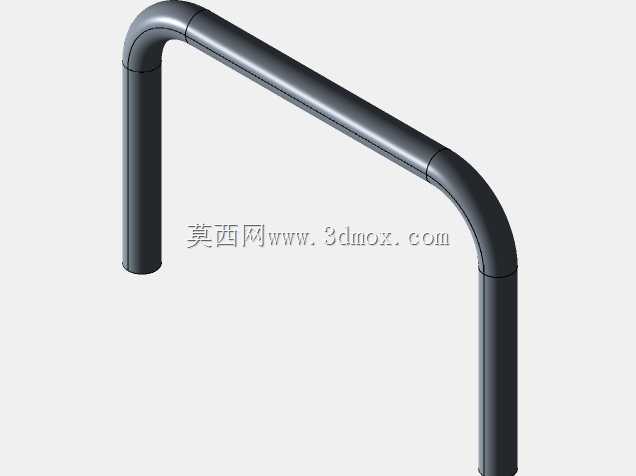

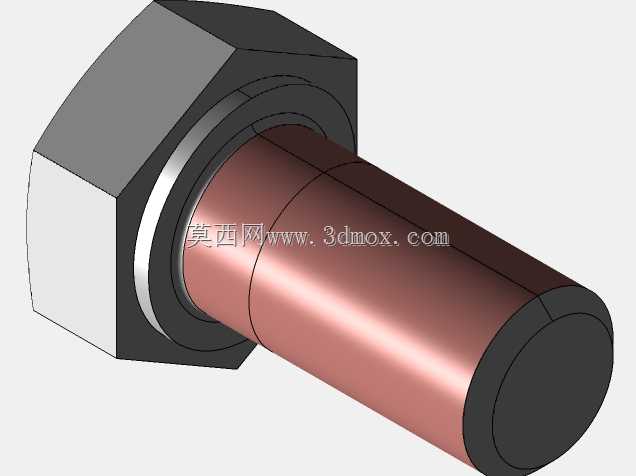

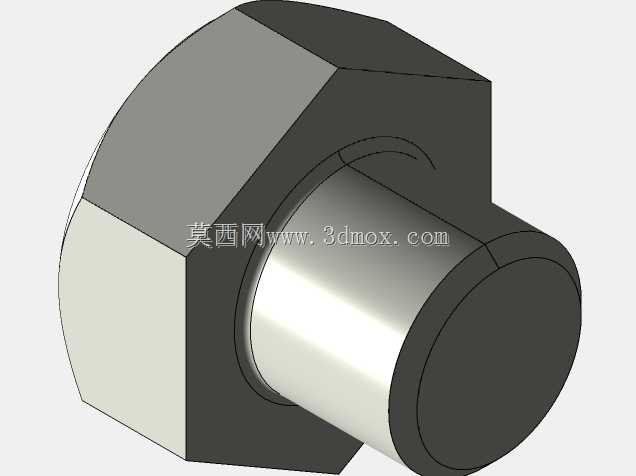

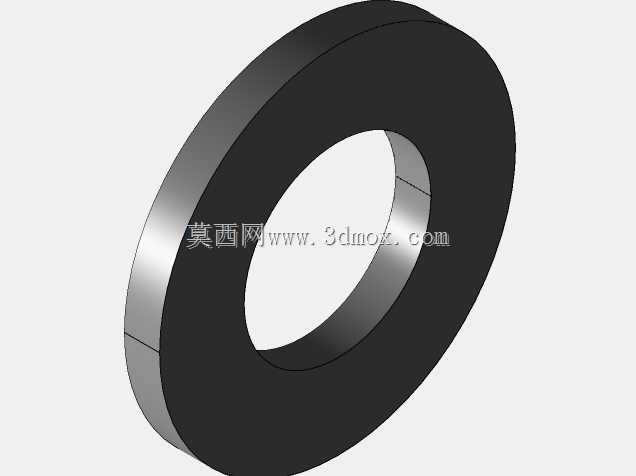

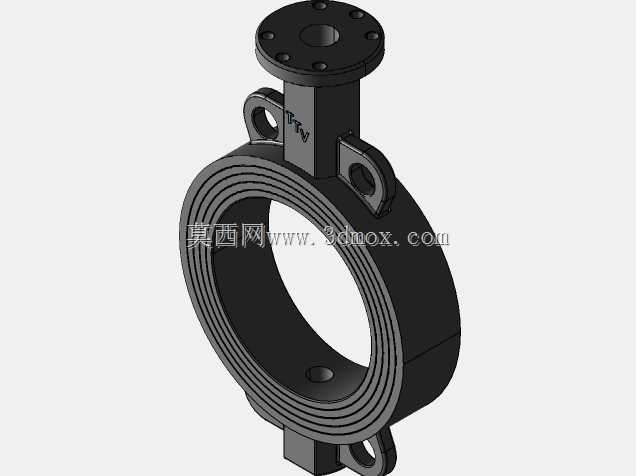

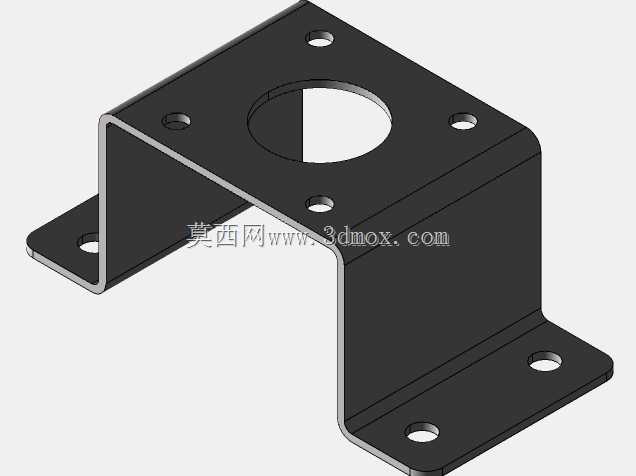

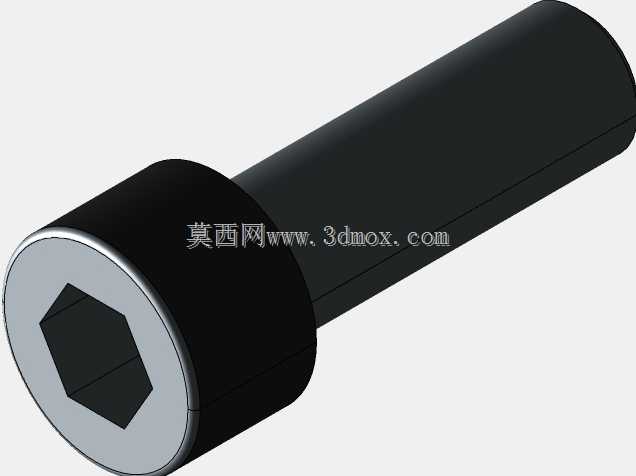

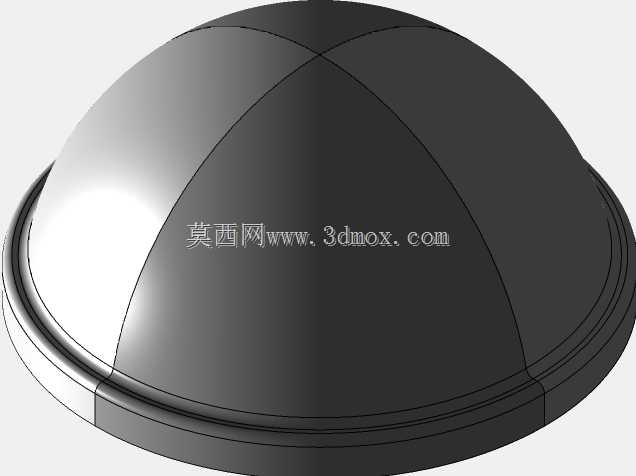

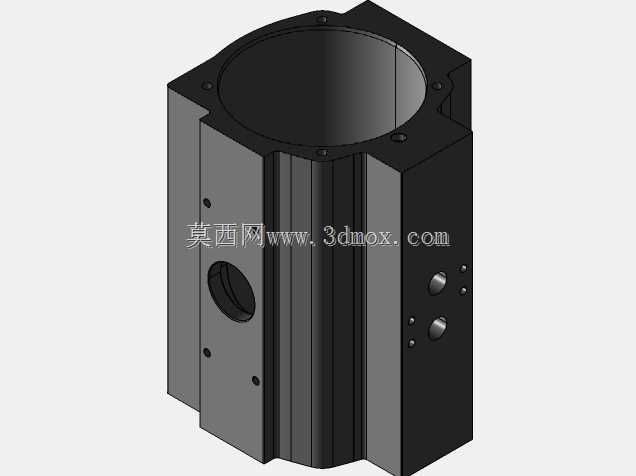

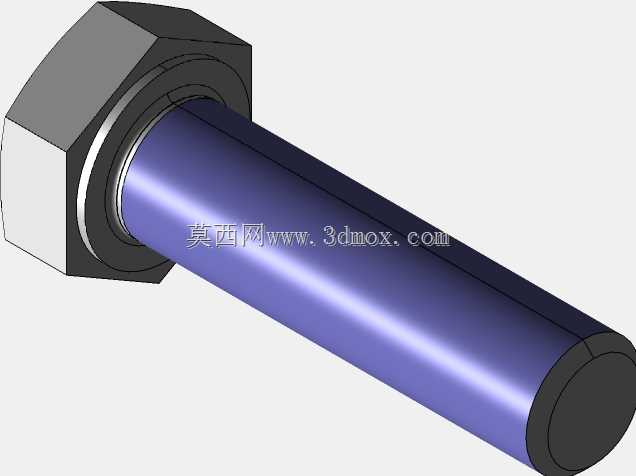

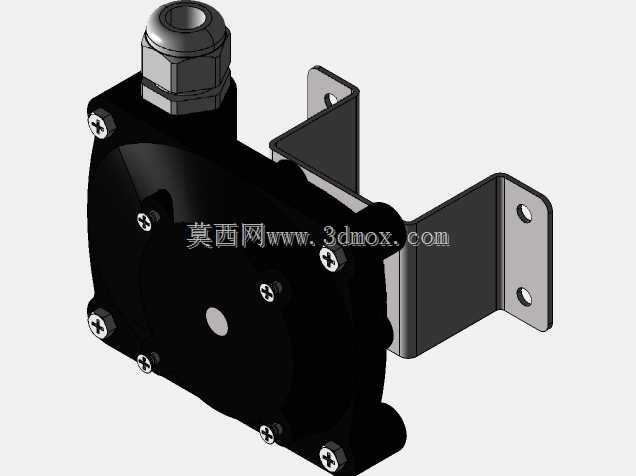

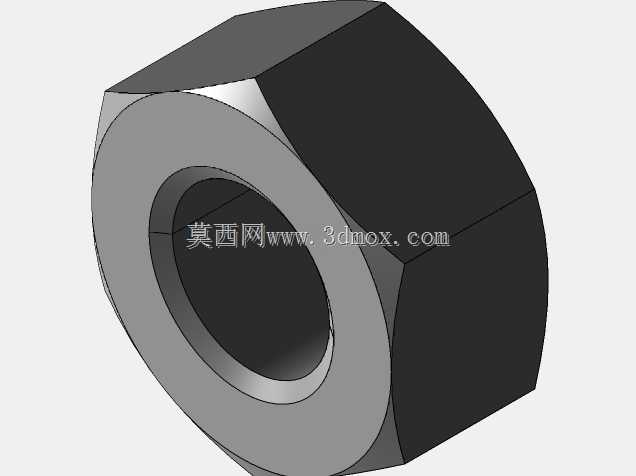

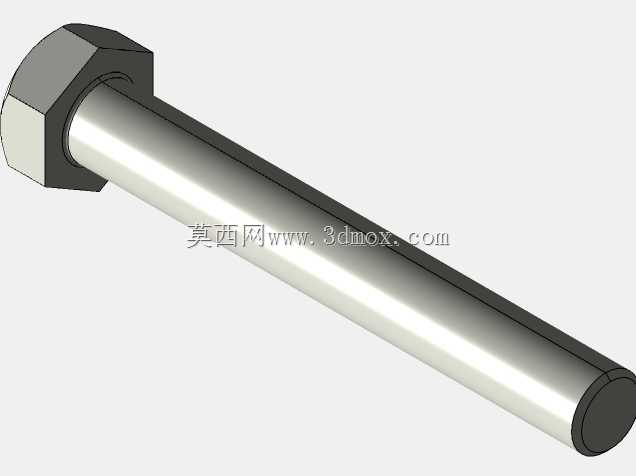

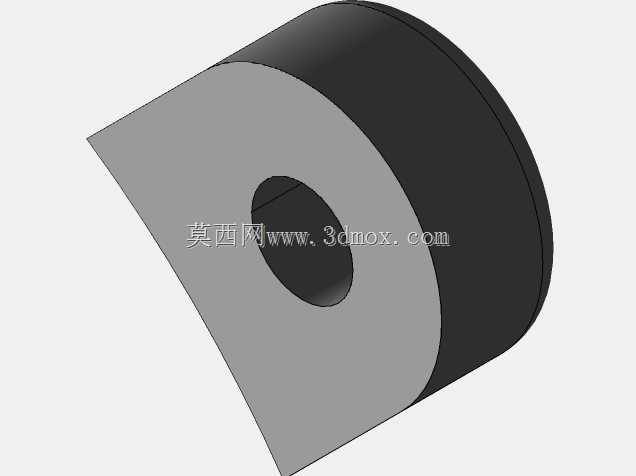

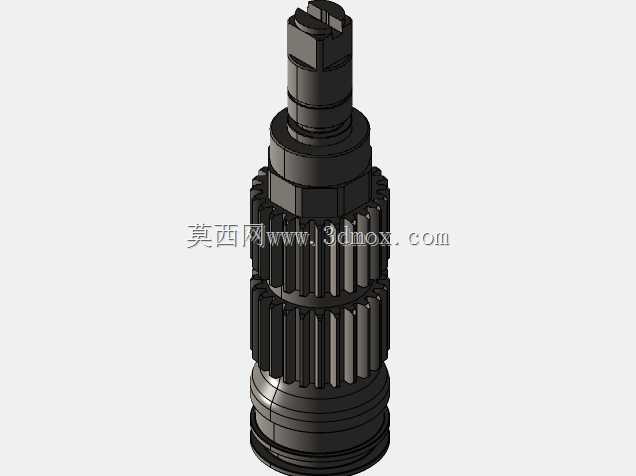

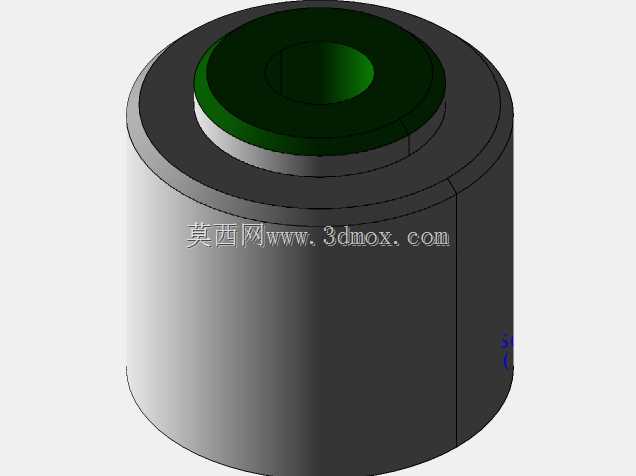

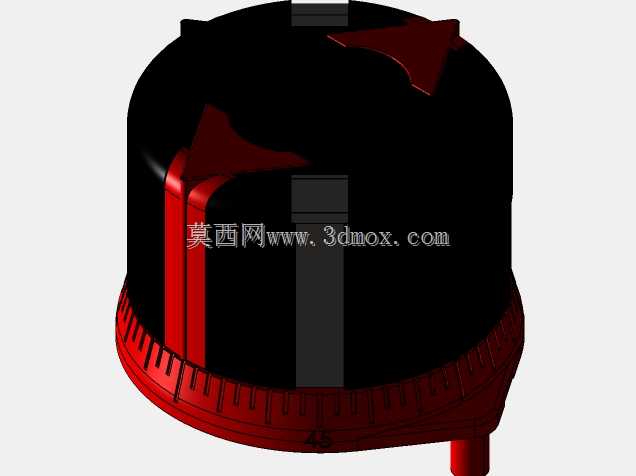

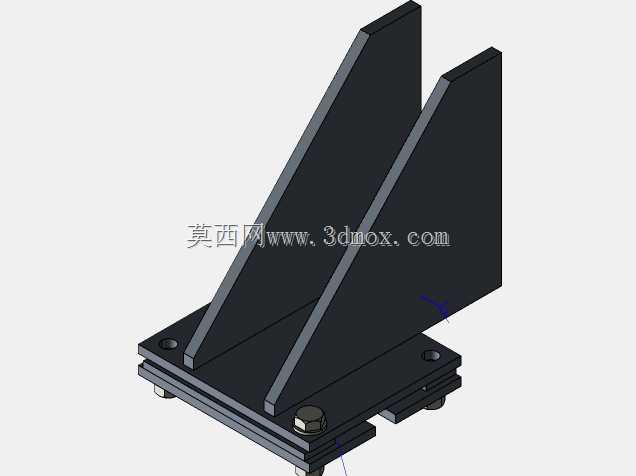

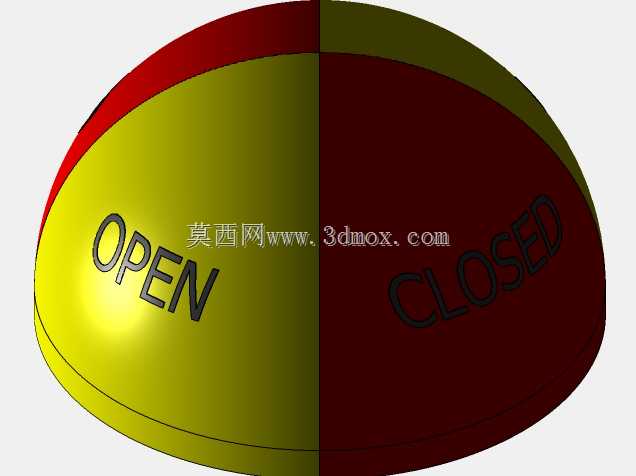

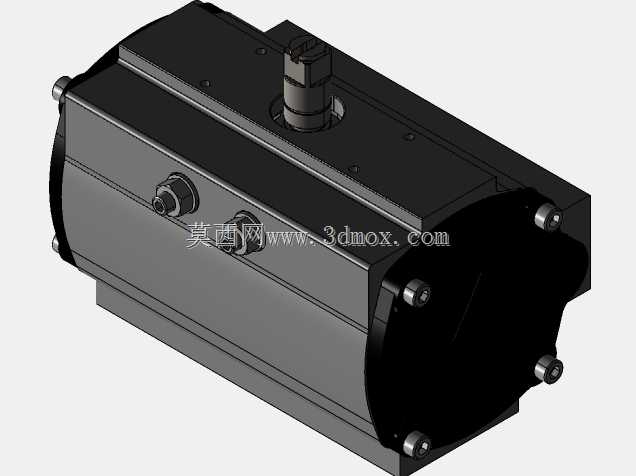

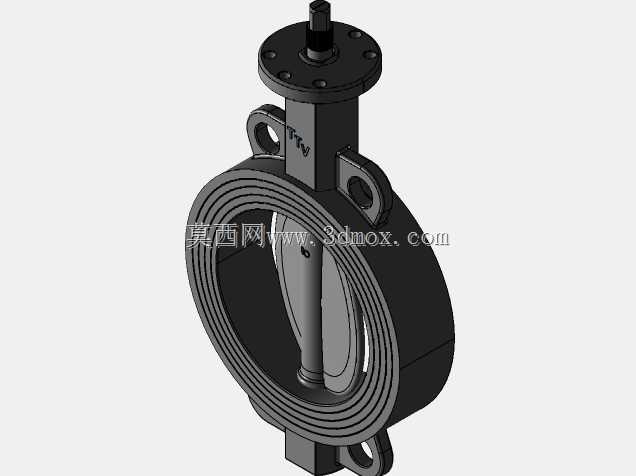

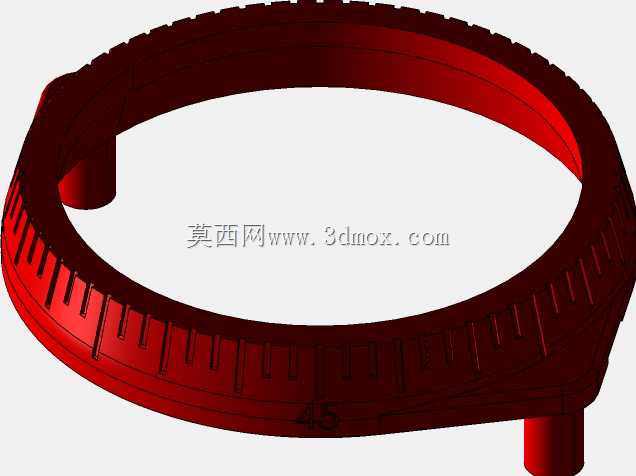

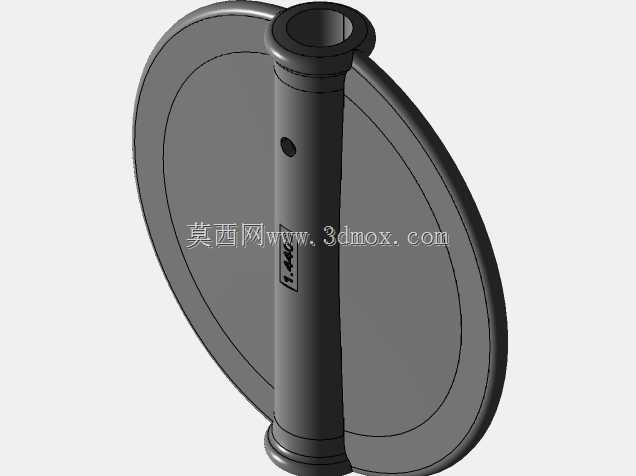

这款气动驱动装置主要应用于工业管道系统的球阀、蝶阀等角行程类阀门的自动化驱动场景，在化工、水处理、油气输送、食品制药等需要远程控制管路通断、调节介质流量的生产场景中广泛使用，能够替代人工手动操作，适配高温、高压、腐蚀、高洁净等人工不便直接操作的工况环境，实现阀门的快速启闭或者开度调节，满足工业生产过程中管路介质的自动化管控需求。装置采用双活塞齿轮齿条式的内部传动结构设计，压缩空气进入缸体后推动两侧活塞做对称直线运动，活塞上的齿条带动中间输出轴的齿轮做旋转运动，将气源的压力能转化为输出轴的扭矩输出，这种对称结构设计能够让输出扭矩全程保持均衡，运行过程平稳无卡顿，同时活塞与缸壁之间采用耐磨密封件做动密封，既保证了缸体的气密性，减少气源损耗，也能降低长期往复运动的部件磨损，提升设备的整体使用寿命。在功能设计上，装置顶部预留了阀位反馈组件的安装位置，可配套安装限位开关、位置变送器等配件，实时反馈阀门的当前开度状态，侧部的两个气接口分别对应开阀、关阀的气路输入，可适配单电控、双电控电磁阀实现气路的换向控制，同时两端端盖位置设置了行程调节螺钉，能够在小范围内调整输出轴的旋转角度，补偿阀门安装过程中的角度偏差，保证阀门能够完全启闭到位，避免出现内漏或者关不到位的问题。外形设计上采用方正的铝合金缸体结构，表面做硬质氧化处理，兼顾轻量化与结构强度，输出轴采用镀镍合金钢材质，顶部采用标准方轴连接结构，能够直接适配常规阀门的阀杆连接尺寸，安装时可根据现场管路布局选择轴向或者径向的安装方向，两侧端盖通过内六角螺栓与缸体锁紧固定，整体结构紧凑，安装占用空间小，输出轴的连接尺寸、缸体的安装孔位都遵循通用的行业安装标准，能够直接替换同规格的同类产品，不需要额外做安装支架的定制加工，降低现场改造的成本与安装难度。在密封设计上，所有静密封点都采用耐温耐老化的橡胶密封圈，能够适配不同温度区间的压缩空气介质，避免长期使用过程中出现漏气泄压的问题，缸体内部的活塞导向环采用低摩擦的耐磨材质，不需要额外添加润滑油即可长期顺畅运行，也避免了润滑油对管路介质造成污染，能够适配食品、医药等对洁净度有较高要求的生产场景。
