定柱式悬臂起重吊运设备结构设计

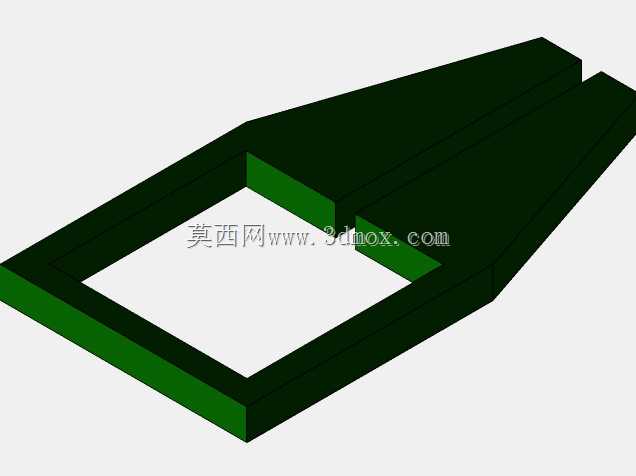

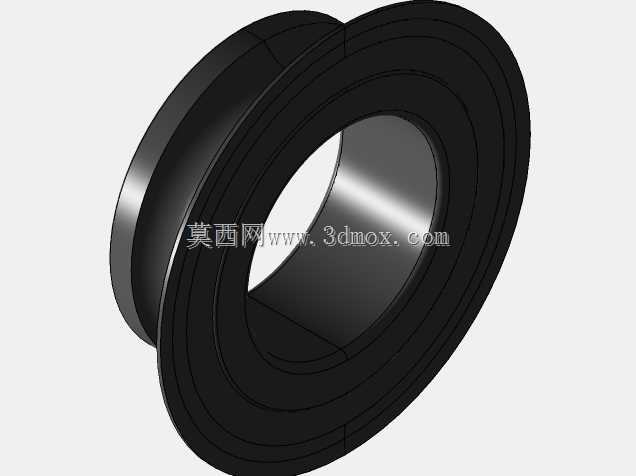

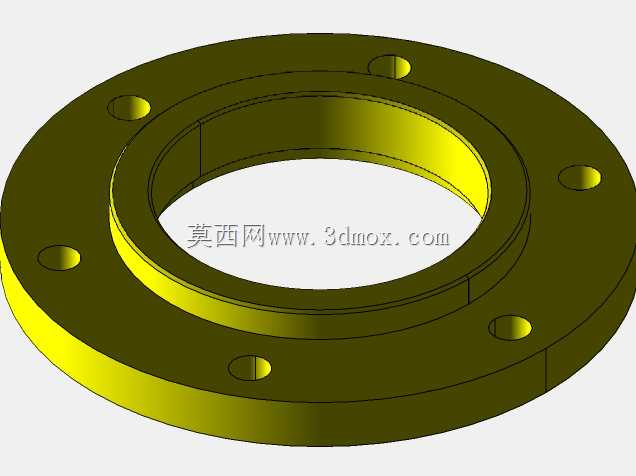

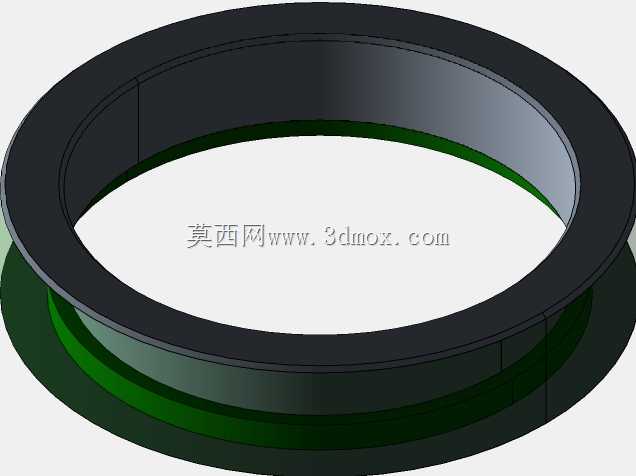

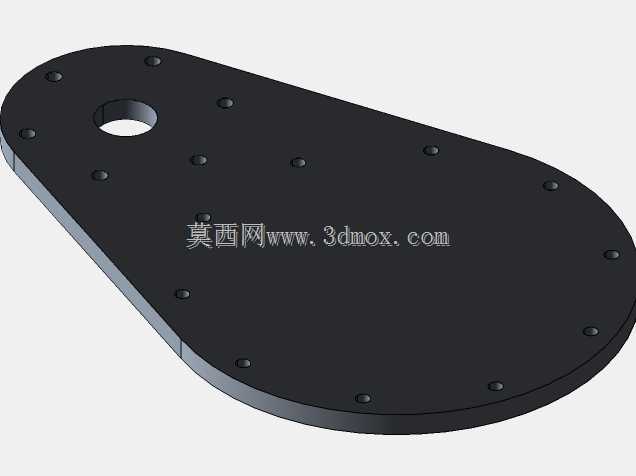

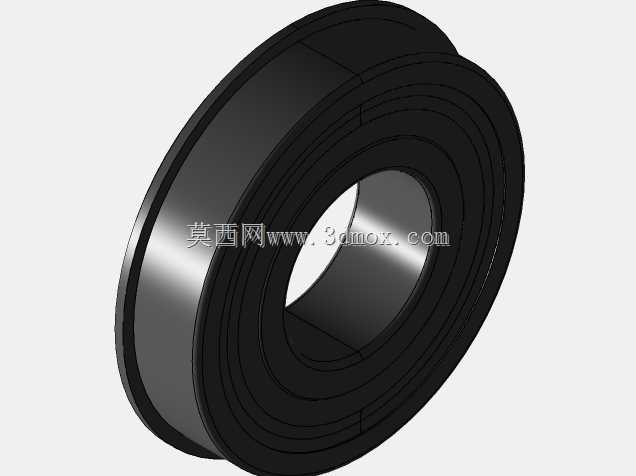

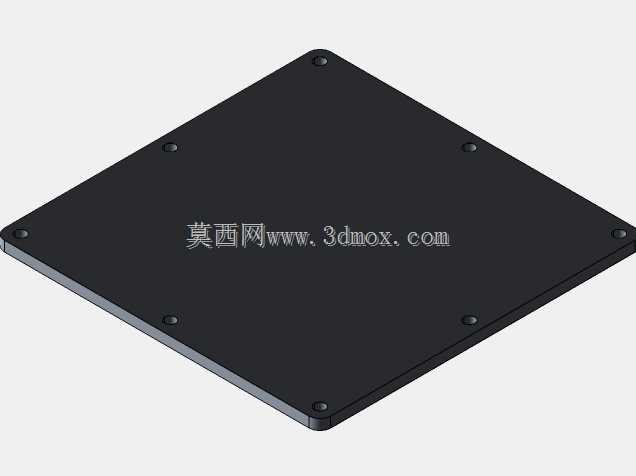

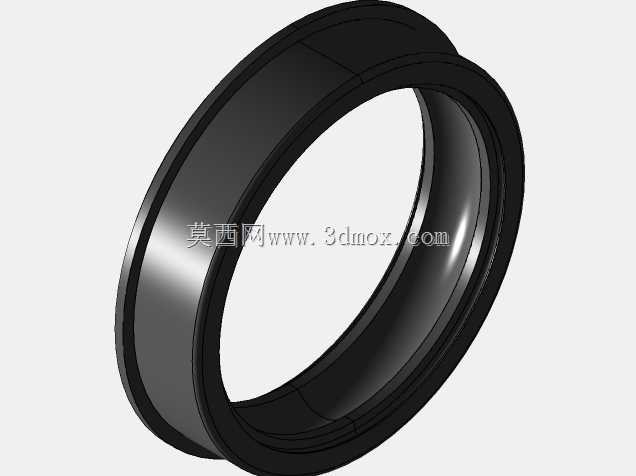

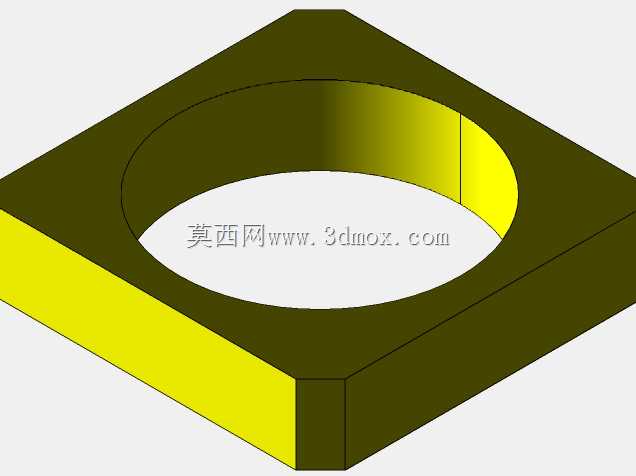

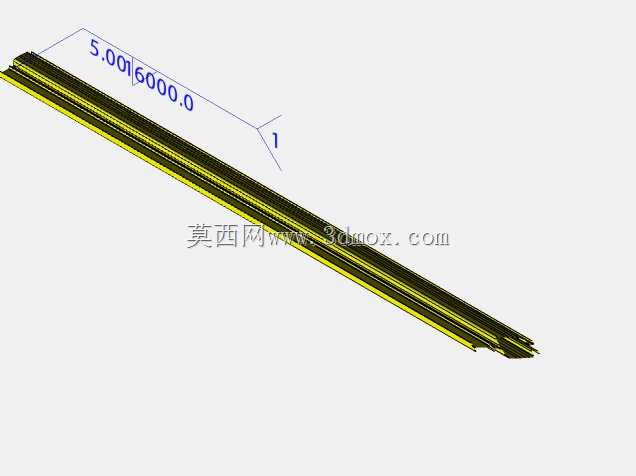

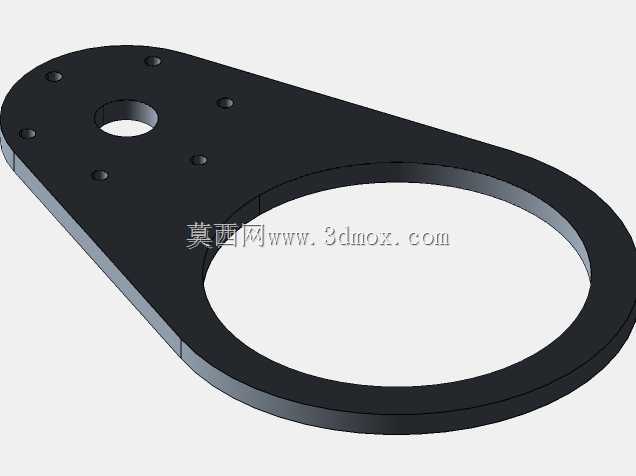

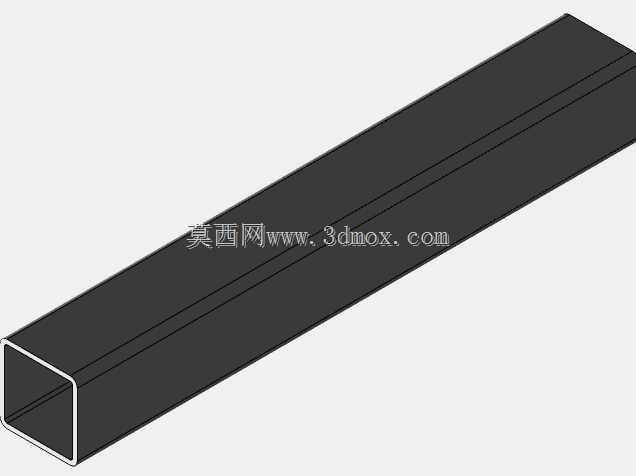

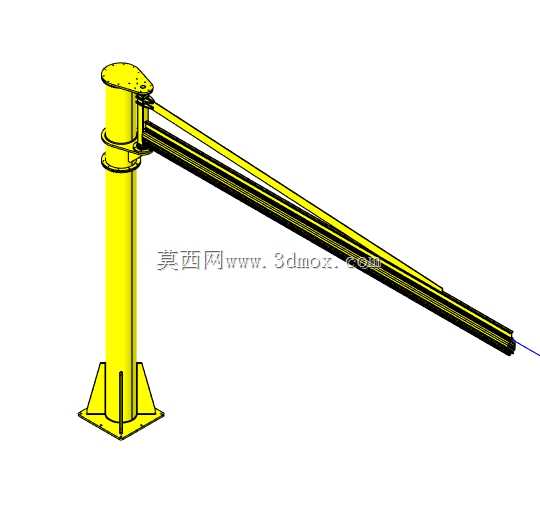

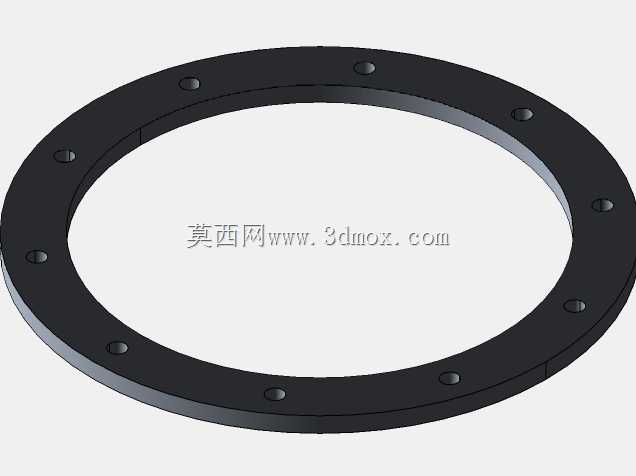

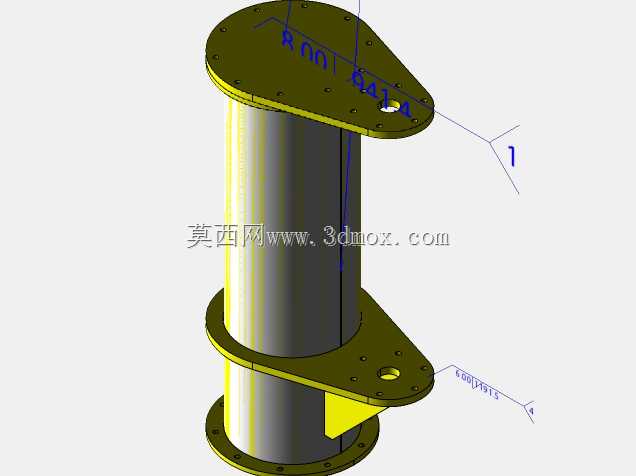

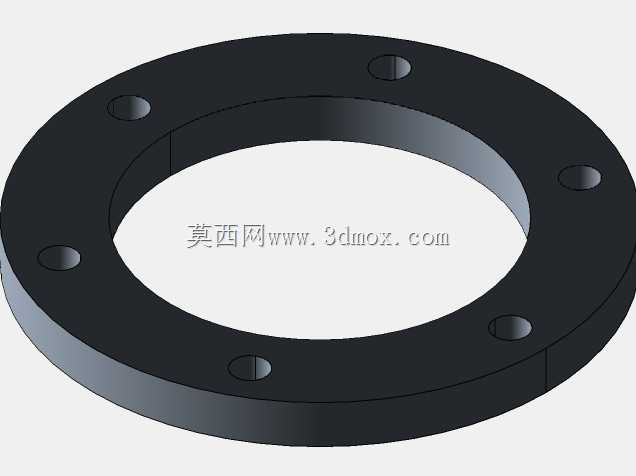

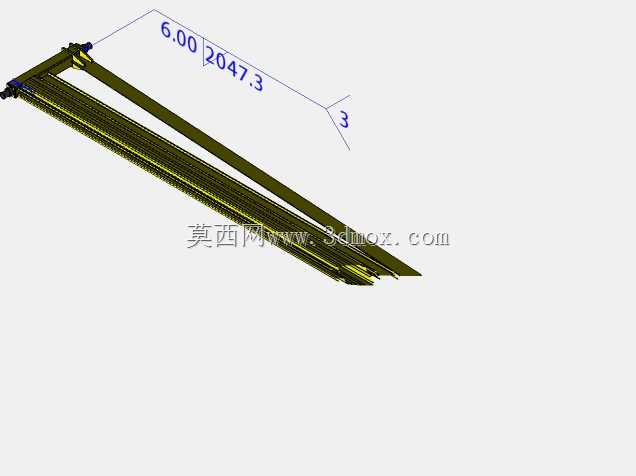

这款定柱式悬臂吊运设备，主要面向中小型生产车间、仓储库区、机加工工位等场景的近距离物料转运作业，可覆盖固定半径范围内的设备上下料、工件周转、轻型货物吊装等需求，尤其适配厂房内行车无法覆盖的边角作业区域，或是单工位频繁重复的轻型吊装任务，能够有效降低人工搬运的劳动强度，提升工位间物料流转的作业效率，避免人工抬运重型工件带来的安全隐患。设备整体采用立式单立柱加外伸悬臂的经典结构布局，底部为方形法兰安装基座，基座上设置多组加强筋板与立柱主体焊接连接，安装时可通过地脚螺栓将基座直接固定在平整的混凝土地面上，安装边界仅需预留略大于基座尺寸的硬化地面区域，无需复杂的厂房顶部承重结构改造，适配多数现有生产场地的安装条件。立柱主体为等径圆柱形钢结构，柱身上设置两组回转支撑结构，分别位于悬臂连接端的上下位置，既可以保证悬臂绕立柱轴线做360度平稳回转，也能通过双支撑结构分散悬臂承载时的弯矩载荷，避免立柱局部受力过大出现形变。悬臂部分采用变截面箱型梁结构，从与立柱连接的根部到外伸末端逐步收窄截面尺寸，在保证整体结构强度、控制悬臂下挠量的前提下，尽可能降低悬臂自身重量，减小回转操作时的阻力。悬臂内部集成布置了起重葫芦的运行轨道，可配套电动或手动环链葫芦实现重物的起升与沿悬臂方向的水平移动，配合悬臂的回转动作，即可覆盖作业半径内任意位置的吊装点位。设计过程中重点考量了结构的受力合理性，通过对基座、立柱、悬臂连接节点的加强筋布局优化，让设备在额定载荷下的应力分布更均匀，避免应力集中带来的结构疲劳损伤；同时控制了设备整体的外形尺寸，立柱高度与悬臂长度可根据实际作业场景的空间高度、覆盖半径需求做适配调整，既不会占用过多车间通行空间，也能满足不同工位的吊装高度要求。悬臂末端设置了限位结构，可防止起重葫芦运行时脱出轨道，立柱顶部设置了密封端盖，避免灰尘、切削液等杂物进入回转支撑部位，延长设备的维护周期与使用寿命。
