气动法兰蝶阀DN150结构设计

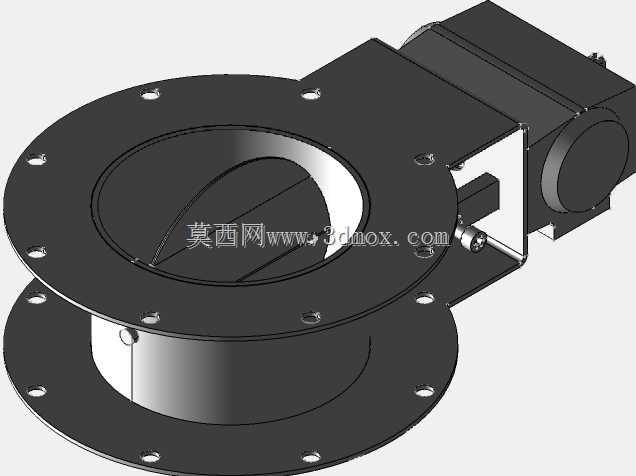

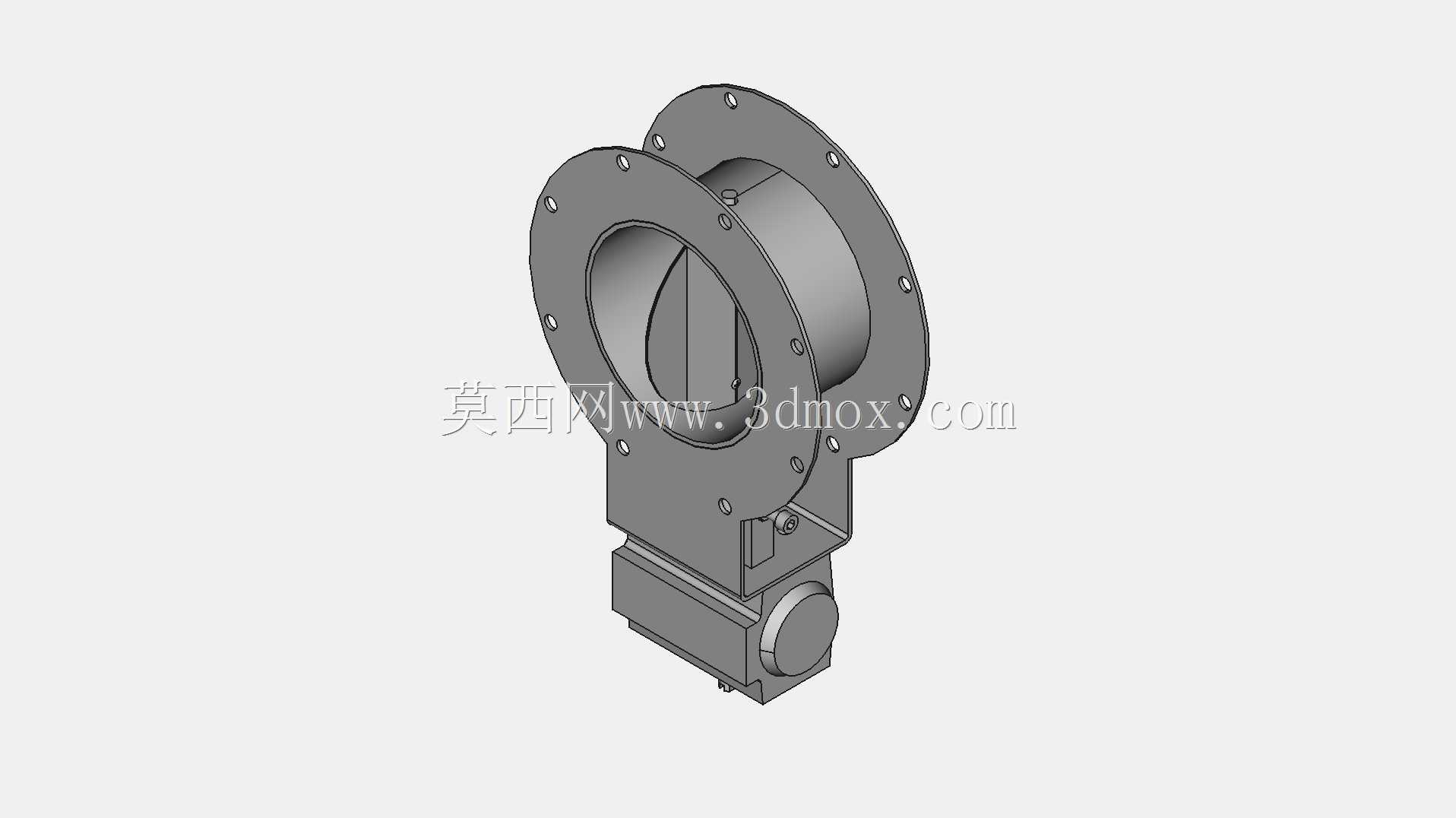

这款DN150规格的气动法兰蝶阀，主要面向工业通风除尘、粉体气力输送、低压流体管路的通断控制场景，常见于木工车间除尘管网、粮食加工输送线、化工低压排风系统、涂装车间废气收集管路等工况，承担管路介质的快速截断与导通功能，相比手动蝶阀可接入自动化控制系统实现远程操作，相比电动蝶阀启闭速度更快、结构更简单，适配对响应速度有要求的间歇性通断作业场景。产品采用双法兰对接结构，上下法兰均设置均匀分布的螺栓安装孔，可直接与同通径的法兰管道完成对接，安装时无需额外加装转接构件，法兰密封面可适配橡胶垫片或四氟垫片，满足不同介质的密封需求，有效避免管路连接处的泄漏问题。驱动端采用气动执行器侧置布局，执行器与阀体通过支架刚性连接，输出轴直接与阀瓣转轴联动，省去了复杂的传动连杆结构，既缩小了整体安装占用空间，也减少了传动环节的能量损耗，同时降低了后续运维的故障点。阀瓣采用流线型圆盘结构，在全开状态下阀瓣与管路轴线平行，介质流通阻力极小，不会对管路内的粉体、气流输送造成额外的压损，阀瓣边缘做了圆弧过渡处理，关闭时可与阀体内的密封胶圈紧密贴合，截断状态下密封性能可靠，可适配含尘气流、轻质粉体、低压常温气体等介质的截断需求。设计过程中充分考虑了安装边界的适配性，阀体主体的轴向长度控制在常规法兰蝶阀的标准尺寸范围内，侧置的气动执行器突出阀体的径向尺寸做了优化，不会与周边并排布置的管路、支架产生干涉，执行器的气源接口设置在便于操作的侧面，方便现场接入气源管路，同时预留了信号反馈组件的安装位，可按需加装阀位开关，将阀门的开闭状态反馈至中控系统。整体结构做了模块化拆分，阀体、阀瓣、转轴、执行器、连接支架均可独立拆卸，当密封件出现磨损或执行器需要维护时，无需将整个阀门从管路上拆下即可完成局部更换，大幅降低了现场运维的工作量与成本，阀体的法兰孔距、通径尺寸均遵循通用管路法兰标准，可直接替换同规格的传统手动蝶阀，无需对现有管路进行改造，适配性较强。
