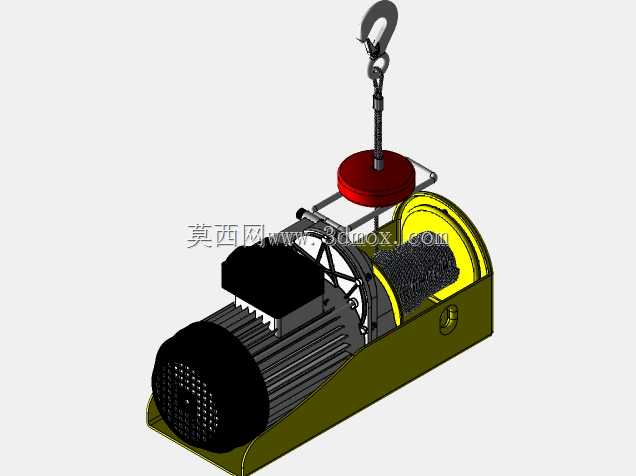

TF-500型电动钢丝绳起重提升设备

这款电动提升设备是面向轻载高频起重作业场景开发的小型起重装置，在工业生产车间内可配合固定式吊点、简易龙门架完成生产物料的垂直转运、机加工工件的上下料吊装、设备维保过程中的零部件拆装举升，在建筑维修场景中可承担装修物料的楼层吊运、小型施工机具的高空输送，在汽车维修门店内可用于发动机总成、变速箱等重型车用部件的拆装举升作业，也可在仓储站点完成重型货件的堆高、装卸辅助作业，适配多类需要短距离垂直起重的作业场景。设备核心功能是通过电动驱动的卷筒收放钢丝绳实现负载的垂直升降，额定承载500kg负载时可实现最大6m的提升行程，承载250kg负载时最大提升行程可达12m，可覆盖多数低层作业面的起重需求，相比手动葫芦大幅降低作业人员劳动强度，提升起重作业的效率与操作安全性。从设计思路来看，整体采用集成化布局，将驱动电机、减速传动机构、钢丝绳卷筒、上吊钩安装座整合为一体式结构，驱动端采用外置散热筋结构的封闭式电机，可满足连续间歇作业的散热需求，避免长时间运行出现过热故障；卷筒外侧设置半包围式防护结构，一方面可引导钢丝绳整齐排布在卷筒槽内，避免钢丝绳乱绳、脱槽引发的作业风险，另一方面可阻挡外部杂物落入卷筒啮合区域，保障传动结构运行稳定；顶部吊钩配置推力轴承与防脱锁扣，可在起吊过程中自动适应吊点角度，同时防止吊索意外脱钩；设备上部设置红色的限位触发盘，当吊钩上升至极限位置时会触发限位结构，自动切断上升回路，避免过卷冲顶造成设备损坏或安全事故。从安装边界来看，设备整体采用卧式紧凑布局，上部吊点为标准起重吊钩结构，可直接挂装在固定式吊耳、手动/电动跑车、龙门架横梁吊点上，无需复杂的安装固定工序，转场移动便捷；设备整体重心沿卷筒轴向居中布置，挂装后不会出现偏载倾斜，运行过程中整机晃动量小，起吊过程运行平稳；下部吊钩配置动滑轮结构，可在同等电机输出扭矩下提升起吊能力，同时降低钢丝绳单段受力，延长钢丝绳使用寿命。设备的传动结构采用封闭式减速机构，将电机输出的高转速低扭矩转化为卷筒的低转速大扭矩输出，传动过程噪音低、运行平稳，减速机构与卷筒之间设置制动结构，可在断电状态下自动锁止卷筒，避免负载下坠，保障作业过程的安全性。
