安川200V400W交流伺服电机精确建模

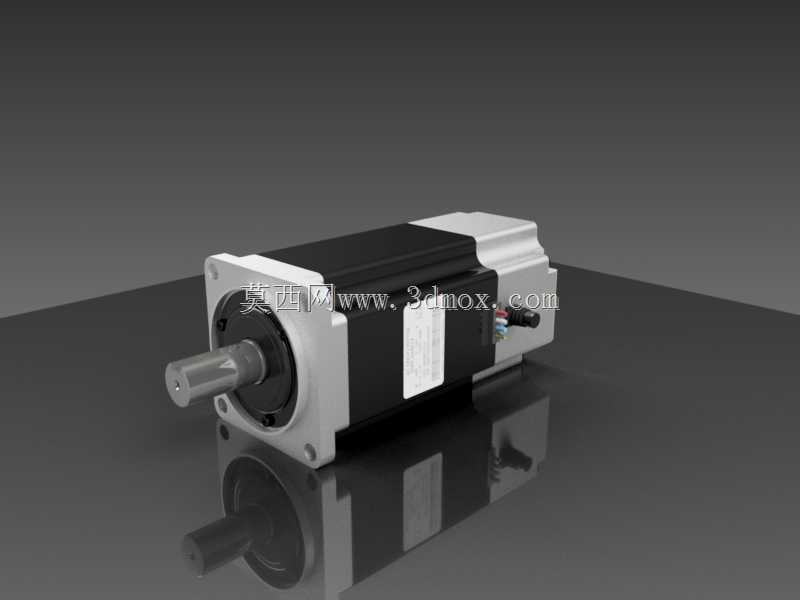

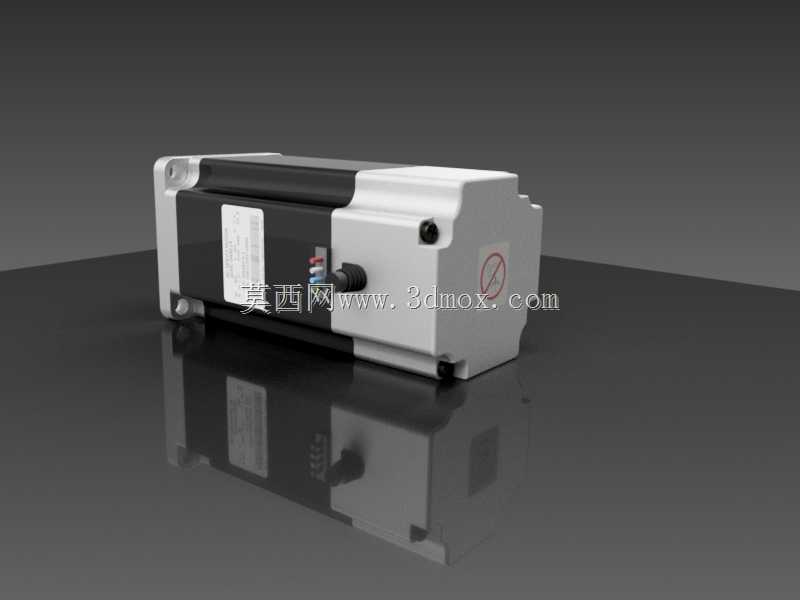

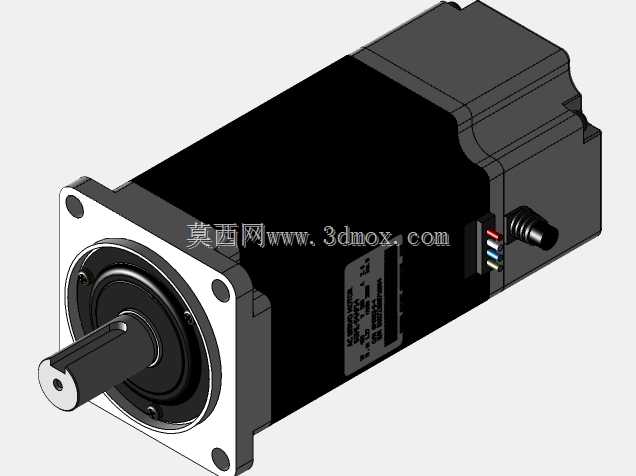

这款交流伺服电机的三维建模，完全围绕工业现场实际应用需求展开，在自动化生产线、数控加工设备、精密装配机械手、电子制造贴装设备等需要高精度位置控制、转速调节的场景中，这类伺服电机是核心动力执行部件，负责将电信号转化为精准的转矩与角位移输出，保障整套设备的运动精度与动态响应能力。建模过程中优先还原了产品的核心功能特性：作为400W功率等级的200V供电伺服单元，它具备低转速大转矩输出、转速波动小、定位精度高的特点，能够在频繁启停、正反转切换的工况下保持稳定的运行状态，适配绝大多数中轻负载的精密传动需求。设计思路上完全遵循实物的工程边界进行还原，没有做简化的非装配处理，所有外部物理尺寸都严格对照实物参数校准，前端方形安装法兰的止口直径、安装孔位的孔距与孔径、输出轴的轴径与键槽尺寸、机身的长宽高轮廓都和实物完全一致，能够直接用于设备整体装配的干涉校验，工程师在做整机布局设计时，可以直接调用该模型确认电机与周边传动部件、安装支架、走线空间的位置关系，避免实际装配时出现尺寸冲突。模型同时还原了电机的外部细节：机身表面的散热筋结构、后端的编码器与接线端口位置、出线方向的预留空间、机身表面标识区域的位置与配色、输出轴端的密封结构都做了精准复刻，布线位置的预留完全符合实际接线的弯折半径要求，不会出现模型装配后线缆无法排布的问题。在安装边界的还原上，建模时严格核对了法兰安装面的平面度要求对应的结构、安装孔的沉头深度、输出轴的伸出长度与同轴度基准，确保模型导入各类机械设计环境后，能够直接用于安装支架的配套设计、同步带轮或联轴器的选型匹配，帮助工程师在设计阶段就完成电机安装环节的全部校核工作，减少后续实物打样、装配阶段的修改成本，提升整套设备的设计效率。
