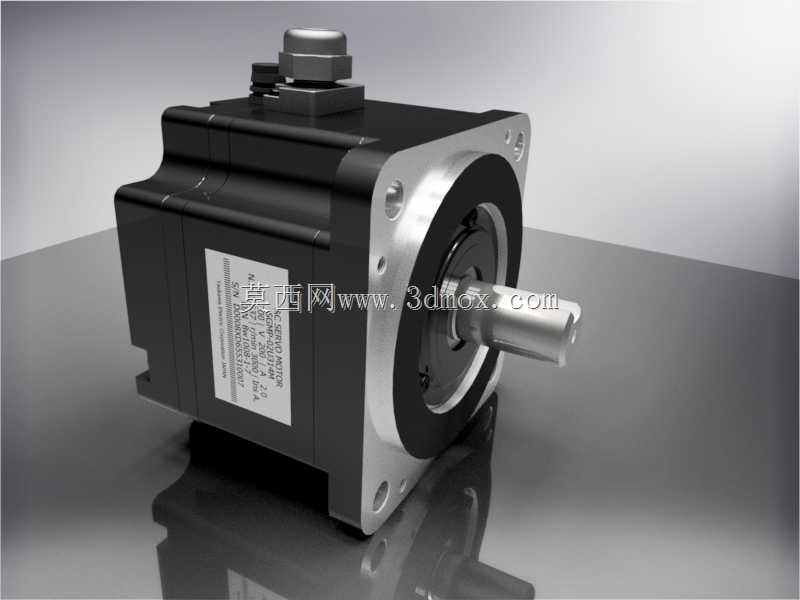

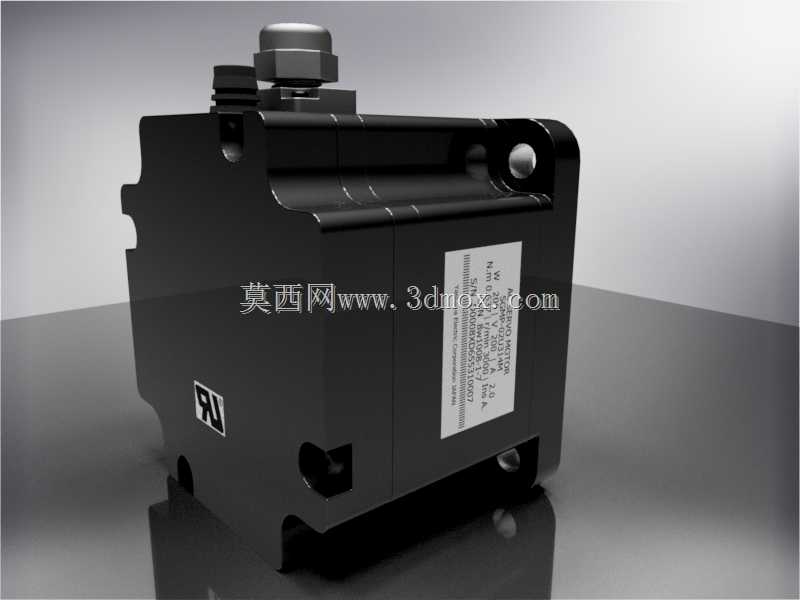

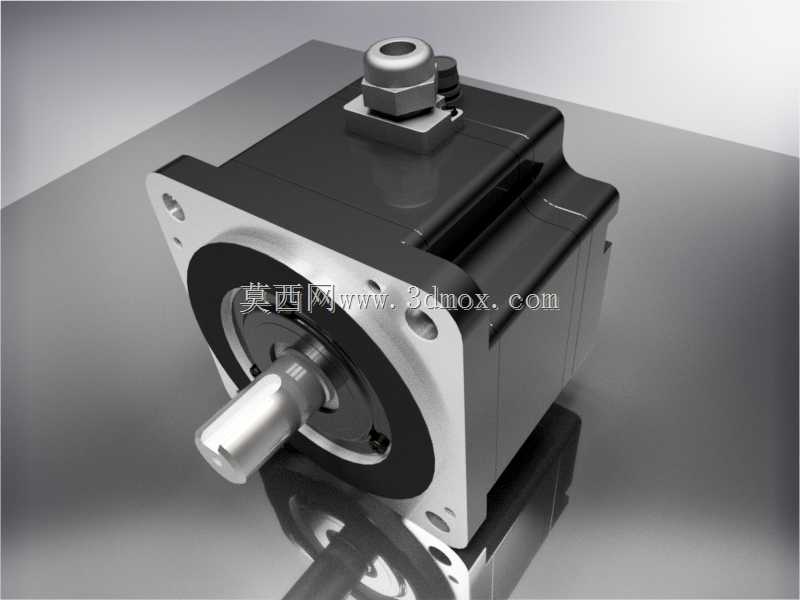

无制动器安川200W交流伺服电机三维模型

这款无制动器的200W交流伺服电机，在中小功率自动化传动场景中应用十分广泛，常见于3C电子装配工位的进给轴、小型包装设备的牵引辊驱动、桌面级数控设备的主轴进给、非标检测设备的位移模组动力端，这类场景对驱动单元的安装空间有严格限制，同时需要稳定的转速控制与扭矩输出，200W的功率段刚好匹配这类轻载高精度传动的需求，无需额外配置大规格安装基座，就能满足0-3000转区间的稳定调速要求。从实际使用角度看，这款伺服电机的核心功能是将控制电信号转化为精准的轴系旋转输出，配合驱动器可实现位置、速度、扭矩三种控制模式的切换，无制动器的配置适配的是负载端自带自锁、或者垂直轴负载极小不会出现下滑的工况，省去制动器的结构后，电机整体轴向长度更短，能有效压缩设备的安装纵深，在排布紧凑的多轴联动工位中，能给相邻的传动部件留出更多安装余量。做这款模型的设计思路，核心是还原实际选型与装配中最关键的安装基准特征，没有做内部绕组、布线这类非装配必要的细节，因为在设备整体装配阶段，工程师最需要的是准确的法兰安装孔位、轴伸尺寸、出线端位置这些干涉检查关键要素，过度还原内部结构反而会增加装配体的文件负载，拖慢大型设备总装的运算效率。模型的外形尺寸完全参照实物的安装边界还原，法兰端的安装止口精度、轴伸的键槽尺寸、安装孔的孔距公差都和实物保持一致，安装时可以直接参照模型排布电机与减速机、同步轮的连接位置，提前校核出线端的线缆弯折半径，避免实际装配时出现线缆与周边机架、拖链的干涉问题。轴伸部分的尺寸还原覆盖了配合公差带，在做轴系连接仿真时，可以直接匹配对应的联轴器、带轮模型，不需要额外调整轴径尺寸，法兰端面的平面度特征也做了还原，能准确模拟电机与安装基座贴合后的装配间隙，方便工程师提前调整基座的加工平面度要求。在做设备布局时，这款模型可以直接导入总装文件，作为驱动单元的占位基准，提前核算电机尾部与设备护罩的安全距离，尤其是在多轴并排安装的场景下，能准确算出相邻电机之间的最小安装间距，避免出现护罩盖合后与电机本体干涉的问题。对于做小型自动化设备的结构工程师来说，这类精准的外观安装模型，能大幅减少选型阶段的反复核对工作量，不用反复对照样本测量尺寸，直接在三维环境中就能完成安装位的排布与干涉检查，有效缩短设备的设计周期。
