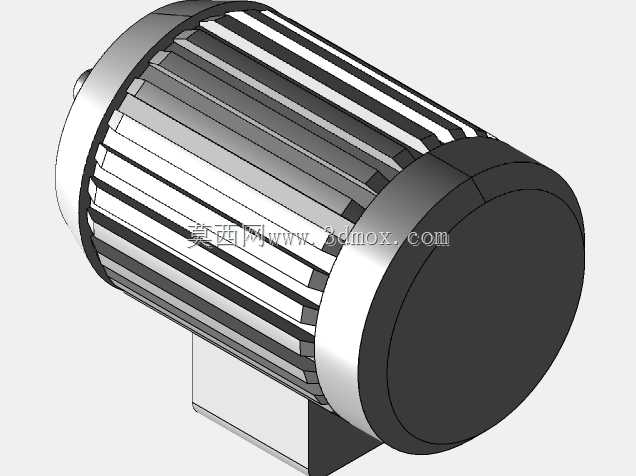

1.5马力2880转C型铝壳体电机结构

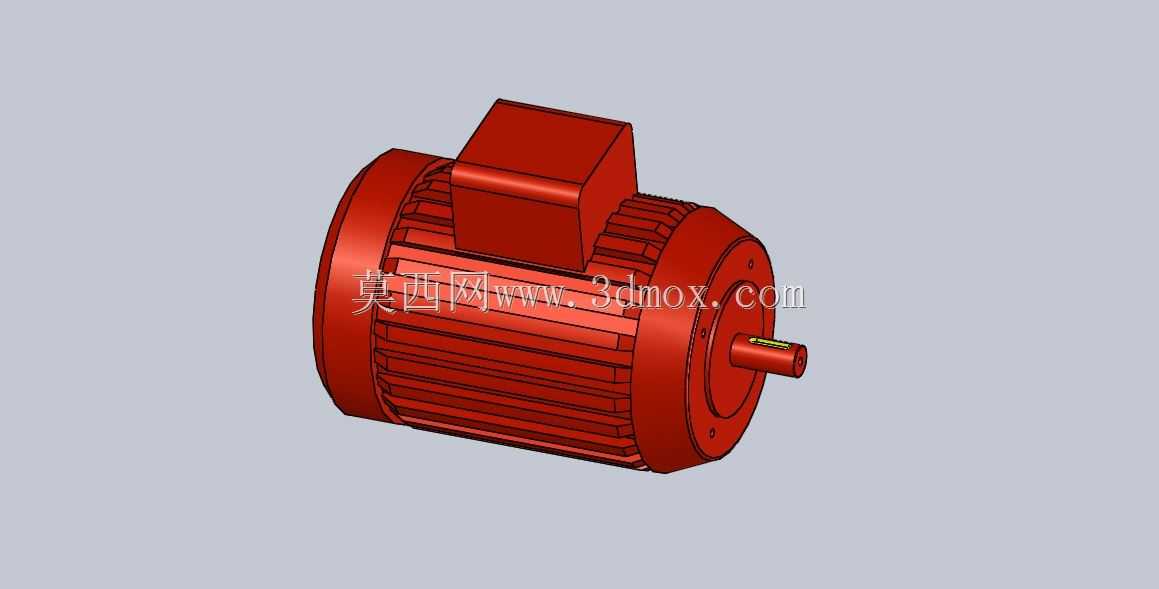

这款C型铝壳体动力部件，主要面向小型工业传动、民用轻工设备、小型农机配套、通用机械驱动场景设计，额定输出1.5马力，额定转速2880转每分，属于两极异步动力输出范畴，适配对转速要求较高、安装空间紧凑的动力配套需求，可直接配套小型输送辊道、家用增压泵组、小型木工机械、食品加工单机、台式加工设备等场景，作为核心动力源为设备提供稳定的旋转动力输出，适配常规220V或380V工频供电场景，满足通用小型设备的动力配套需求。产品采用铝合金拉伸壳体作为主体结构，相较于传统铸铁壳体，铝合金材质具备更优的散热性能与更轻的自重，在连续运行工况下能够更快将定子绕组产生的热量通过壳体散热筋导出，降低绕组温升，延长绝缘结构使用寿命，同时轻量化的壳体能够降低整机自重，方便设备集成安装时的搬运与定位，降低配套设备的整体负重。壳体外侧设计有轴向平行的散热筋结构，散热筋沿壳体周向均匀分布，在不额外增加壳体外径的前提下大幅提升散热接触面积，同时筋条结构能够提升壳体的整体结构强度，降低壳体在加工、装配、运输过程中受外力产生形变的概率，保障定子铁芯装配的同轴度精度。接线盒设置在壳体顶部居中位置，采用凸起式方型结构，内部预留足够的接线空间，方便用户进行电源线接入、绕组接线方式切换操作，接线盒与壳体结合面做平整贴合处理，可配套密封垫实现基础的防尘防溅防护，适配常规车间、普通民用环境的使用需求。输出轴采用单轴伸结构，轴伸端加工有标准键槽，可通过平键连接直接配套联轴器、带轮、齿轮等传动部件，动力传递过程中无打滑风险，轴伸直径、轴伸长度均遵循通用小型电机的安装尺寸规范，可直接替换同功率同机座号的传统铸铁壳体电机，无需对配套设备的安装位做额外修改。端盖与壳体采用止口配合结构，装配时能够自动保证端盖与定子、转子的同轴度，降低转子转动过程中的径向跳动，减少运行过程中的振动与噪音，提升轴承的使用寿命。设计过程中充分考虑通用安装兼容性，底脚安装孔的孔距、中心高均匹配通用机座号的安装标准，用户既可以采用底脚卧式安装，也可通过配套法兰端盖实现法兰立式安装，适配不同设备的安装布局需求。壳体内部预留的定子腔尺寸严格匹配对应功率的定子铁芯叠厚，绕组端部的预留空间能够满足常规漆包线绕组的嵌装、绝缘处理需求，转子气隙控制在合理区间，既保证运行效率，也避免气隙不均导致的磁拉力不平衡问题。
