立式挂载式测试支架结构设计

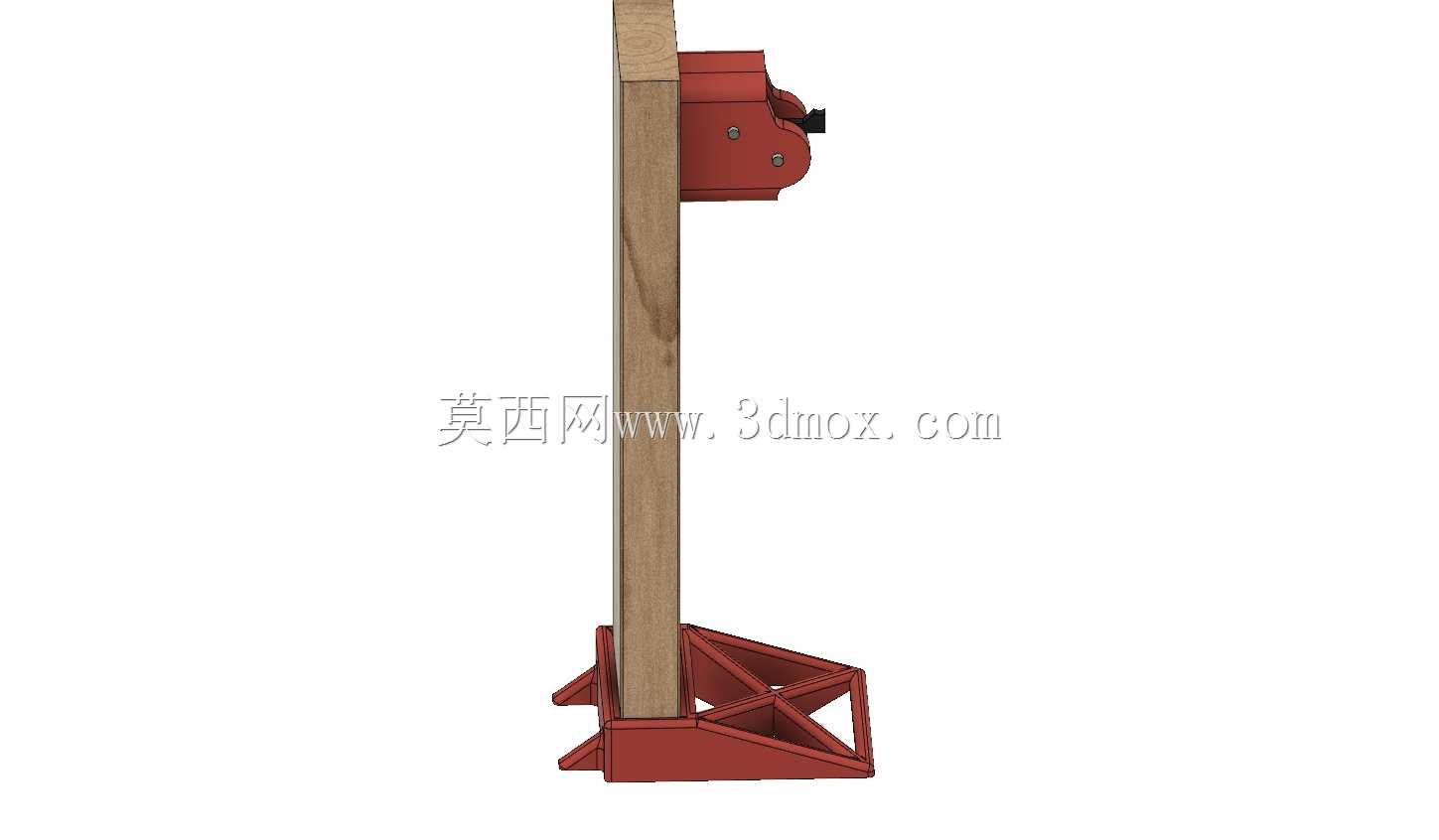

这款立式挂载式测试支架，主要面向小型功能部件的性能验证、耐久测试等实验室场景，也可适配生产环节的半成品快速校验工位，为被测部件提供稳定的安装基准与固定支撑，避免测试过程中因支撑晃动、安装偏移导致的测试数据失真问题。从实际用途来看，它可以挂载各类小型机电部件、手动操作类工具组件，模拟部件实际使用时的垂直安装姿态，完成拉力测试、操作寿命测试、部件配合精度校验等多类测试任务，替代传统临时搭建的简易支撑结构，让测试环节的安装基准统一，测试结果的可复现性大幅提升。在功能特性上，支架采用垂直立梁搭配底部三角桁架支撑的结构形式，底部三角桁架通过多组斜向加强筋形成稳定的受力框架，能够将挂载部件产生的倾覆力矩均匀分散到整个支撑底面，即使挂载部件在测试过程中产生往复作用力，也能保证整体结构不发生偏移、晃动；垂直立梁采用长直型材结构，表面预留了多组安装孔位，可以根据被测部件的尺寸调整挂载高度，适配不同规格的被测件安装需求；顶部的挂载座采用快装式结构设计，能够快速完成被测部件的装夹与拆卸，减少测试准备环节的时间消耗。设计思路上，这款支架优先考虑了测试场景的稳定性需求，摒弃了复杂的可调结构带来的装配间隙问题，底部支撑采用一体化框架结构，减少连接节点的同时提升整体刚性，立梁与底部支撑采用嵌入式连接配合，配合紧固件锁固后能够保证立梁的垂直精度，避免长期使用后出现立梁倾斜的问题；同时整体结构做了轻量化处理，在保证支撑刚性的前提下尽可能缩减材料用量，让支架整体重量控制在合理范围，既可以固定在测试台面上使用，也可以根据测试需求灵活移动位置。从安装边界来看，底部支撑的底面为平整框架结构，只需要占用测试台面上较小的放置面积，不需要额外做大面积的台面固定，垂直立梁的高度适配常规实验室测试的操作高度，操作人员站立状态下即可完成被测件的装夹与测试操作，顶部挂载座的伸出长度经过优化，既保证被测件安装后不会与立梁发生干涉，也不会因为伸出过长导致挂载端产生形变，影响测试精度。
