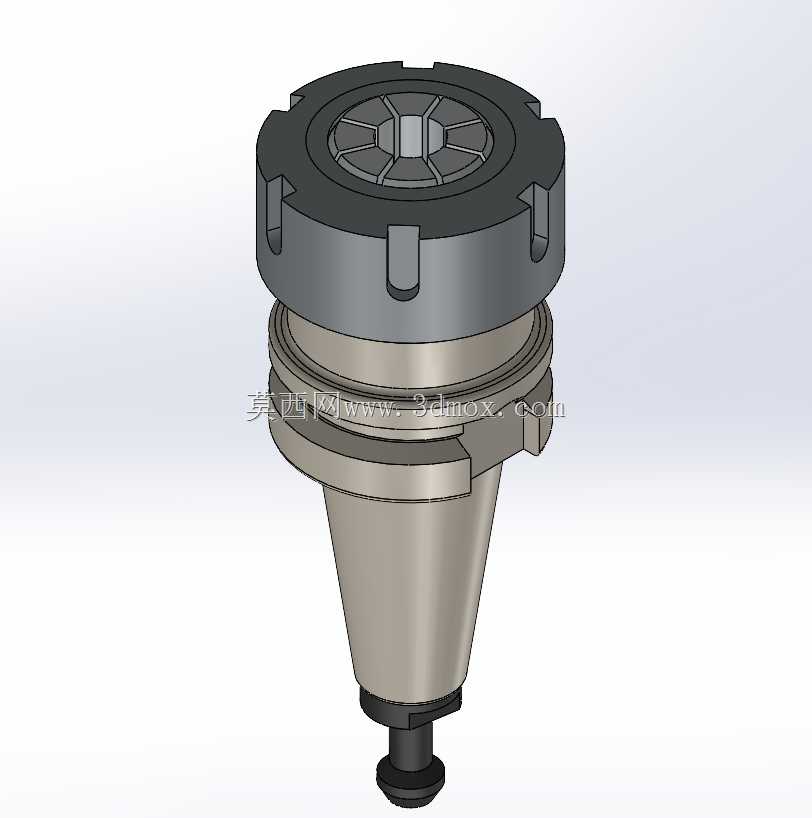

BT锥柄ER弹簧夹头数控刀柄结构

这款数控装夹刀柄是数控铣削、加工中心工序中核心的刀具夹持部件，主要应用于立式加工中心、数控铣床、镗床等金属切削设备的刀具装夹环节，承担连接机床主轴与切削刀具、传递主轴扭矩与转速、保障刀具装夹同轴度的核心作用，是精密机加工领域不可或缺的机床配套工装。在实际生产场景中，该类刀柄可适配装夹直柄铣刀、钻头、铰刀、丝锥等多种切削刀具，覆盖钢件、铝合金、铜合金、工程塑料等多种材质的粗加工、半精加工与精加工工序，能够在高速切削、大进给铣削的工况下保持稳定的夹持力，避免刀具出现窜动、振刀、掉刀等问题，有效保障加工面的光洁度与尺寸精度。从功能特性来看，这款刀柄采用BT标准锥度的主轴连接端，锥面贴合精度高，安装后与主轴的同轴度误差可控制在极小范围内，能够适配市面上绝大多数带BT锥孔的数控加工设备；顶部的ER型锁紧螺母采用带卡槽的外形设计，可配套专用ER扳手实现快速锁紧与松开，螺母内部的锥面与ER弹簧夹头的外锥面精准匹配，拧紧螺母时可推动夹头均匀收缩，实现对不同直径直柄刀具的稳定夹持，夹持范围覆盖对应规格夹头的全尺寸段，无需针对单一直径刀具定制专属夹持件，大幅提升了生产换刀的效率。在设计思路上，这款刀柄充分考虑了高速加工的动平衡需求，整体结构采用轴对称设计，各段壁厚均匀过渡，锥柄与法兰段的连接处做了圆弧过渡处理，既避免了应力集中提升刀柄整体结构强度，又减少了高速旋转时的风阻与动不平衡量；尾部的拉钉结构采用标准规格设计，可适配机床主轴的拉爪机构，实现换刀过程中的自动拉紧与松开，满足自动化加工生产线的自动换刀需求；刀柄的主体部分采用高强度合金钢材质设计，经过热处理后具备足够的刚性与韧性，能够承受大切削量下的扭矩载荷与切削冲击，长期使用不易出现变形、磨损等问题。从外形尺寸与安装边界来看，这款刀柄的锥柄部分严格遵循BT刀柄的标准尺寸规范，法兰盘直径、锥柄长度、拉钉安装螺纹尺寸均符合通用标准，安装时只需将锥柄表面擦拭干净后插入主轴锥孔，通过主轴内部的拉爪拉紧拉钉即可完成安装，无需额外调整安装位置；顶部ER螺母的最大外径控制在合理范围内，加工过程中不会与工件、夹具产生干涉，可适配常规深度的型腔、平面加工需求；刀柄整体长度经过优化设计，既保证了足够的刀具悬伸调整空间，又避免了悬伸过长导致的刚性下降问题，能够在保障加工可达性的同时最大化切削稳定性。
