风洞测试用眼镜蛇探针固定支架结构

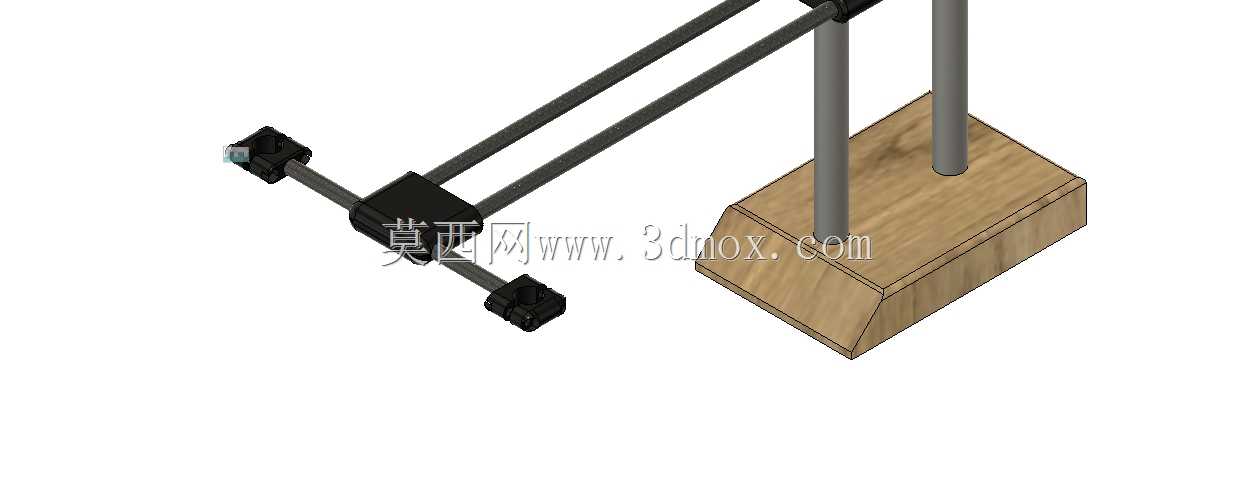

这款固定支架主要面向流体力学风洞测试场景设计，核心作用是为眼镜蛇探针提供稳定可靠的安装支撑，解决风洞试验过程中探针定位不准、受气流扰动产生位移的常见问题。在实际风洞测试作业中，眼镜蛇探针需要伸入风洞流场内部，精准采集不同点位的气流速度、湍流度、压力分布等核心流场参数，支架的稳定性直接决定了采集数据的可信度，一旦支架出现晃动或者共振，会直接导致测试数据失真，甚至造成探针磕碰风洞内壁的设备损坏风险。从功能特性来看，这款支架采用双杆平行导向搭配独立垂直支撑杆的组合结构，水平方向的双导杆可以实现探针安装位置的横向无级调节，能够根据测试截面的测点布局要求，灵活调整探针的横向伸入距离，适配不同幅面的风洞测试段尺寸；垂直支撑杆搭配底部的实木配重底座，能够提供足够的抗倾覆力矩，即使在较高风速的测试工况下，也能保证整体结构不发生偏移、倾倒。设计过程中充分考虑了风洞测试的实际使用需求，水平导杆上的两个锁紧滑块可以分别固定探针的安装座与位置锁止结构，调整到位后通过侧面的锁紧旋钮即可完成固定，不需要额外的工具辅助，操作人员在试验准备阶段可以快速完成测点位置的调整与定位，大幅缩短试验前的准备时长。底座采用带斜切收边的厚重实木结构，一方面木质材料的阻尼特性可以有效吸收气流扰动带来的微幅振动，避免振动传递到探针端影响采集精度，另一方面平整的底面可以直接放置在风洞试验段的外部台面上，不需要额外打孔固定，不会破坏风洞本体的结构完整性，适配各类常规开口式、闭口式低速风洞的测试场景。从安装边界来看，垂直支撑杆的高度预留了足够的调节余量，可以根据风洞测试段的开口高度调整探针的垂直安装高度，水平导杆的伸出长度可以覆盖常规风洞测试段的全截面测点范围，整体结构没有突出的尖锐棱角，不会在风洞流场中产生额外的气流干扰，支架主体的杆件都采用圆形截面设计，最大程度降低支架自身对风洞流场的干扰，保证探针采集到的流场数据尽可能接近真实工况。在实际使用时，只需要将眼镜蛇探针固定在前端的安装夹头上，调整好横向与纵向的位置后锁紧各个固定旋钮，确认底座放置平稳后即可开始流场测试作业，整体结构拆装便捷，不需要复杂的组装流程，日常维护只需要定期检查锁紧旋钮的预紧力，保证滑动部件的顺畅即可，能够长期稳定支撑风洞流场测试的各类探针安装需求。
