改进型曲面叶片水轮机转轮结构设计

该水轮机转轮是水力能量转换系统中的核心做功部件，主要应用于小型径流式水力发电站点、山区微水电供能系统、工业余压能量回收管路以及景观水能利用装置中，承担着将水流的动能与压能转化为旋转机械能的核心功能，是整套水力利用装备中直接与水流接触、完成能量传递的关键结构。从实际应用场景来看，这类曲面叶片转轮适配低水头、大流量的来流条件，既可以在自然河道的引水式电站中作为核心做功部件，也能安装在工业循环水的余压管路上，回收高压流体的剩余能量驱动辅助发电装置，还可用于小型水景项目的水能驱动景观结构，适配多种不同的水能利用场景。

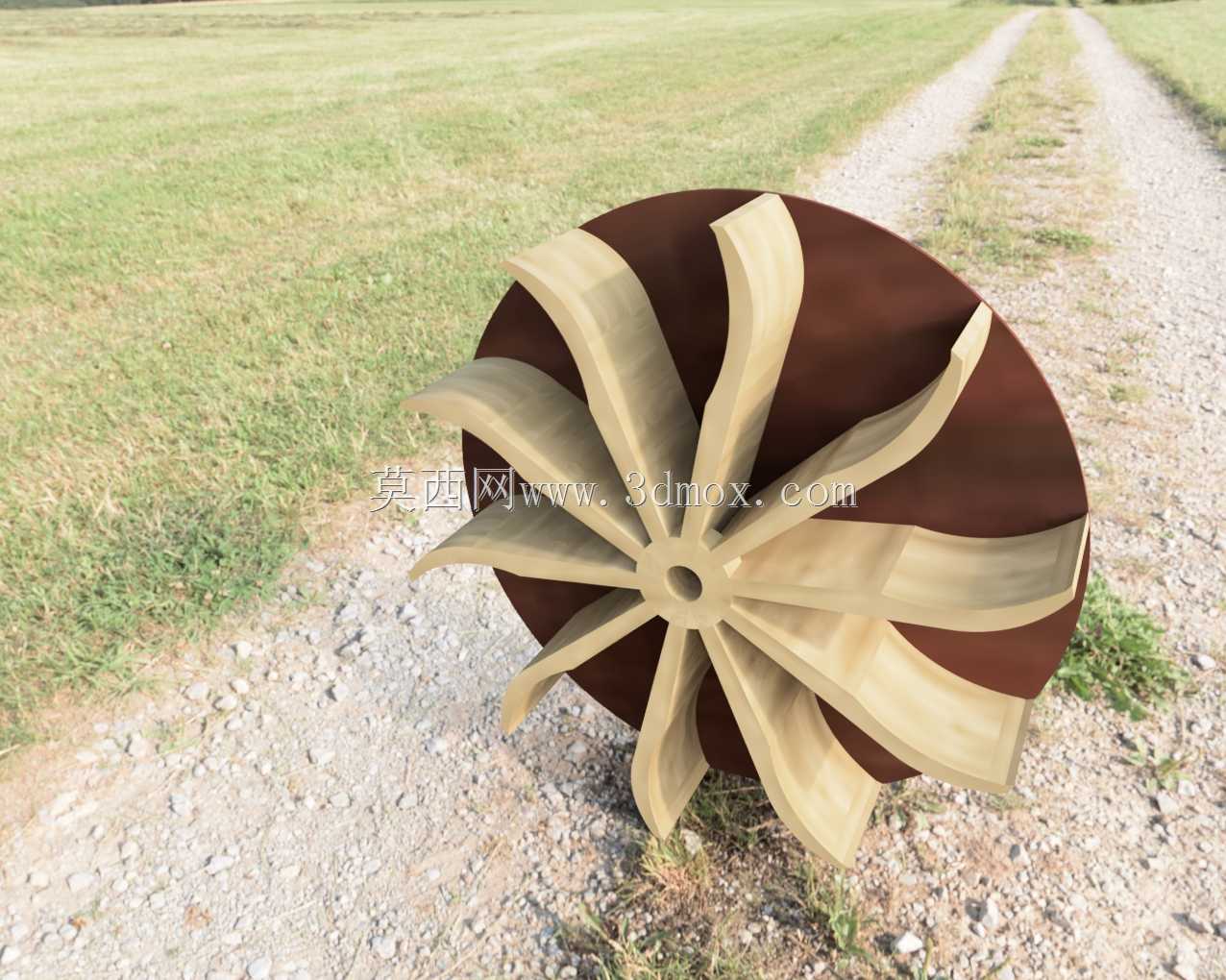

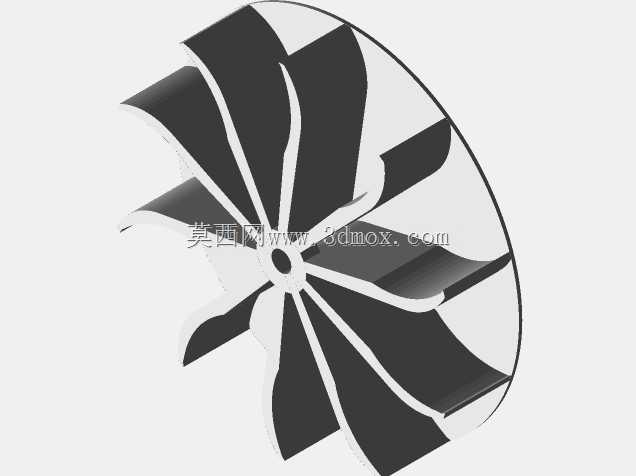

在功能特性上，该转轮采用了大曲率扭曲曲面叶片设计，叶片从轮毂处向外缘平滑延伸，叶型顺着水流入射角度做了连续的曲面过渡，能够有效降低水流进入叶道时的冲击损失，减少叶片表面的脱流与涡流产生，相比传统直叶片转轮，在相同来流条件下的能量转换效率有明显提升，同时曲面结构能够分散水流对叶片的交变冲击载荷，降低长期运行过程中的叶片疲劳损伤风险，提升部件的运行稳定性与使用寿命。叶片沿轮毂周向均匀排布，相邻叶片之间形成平滑收敛的流道，引导水流从轮缘向轮毂侧平顺流动，在流动过程中逐步将水流的能量传递给叶片，带动整个转轮做定轴旋转，最终通过中心的安装轴孔将旋转扭矩向外输出，驱动后续的发电或者传动部件。

在设计思路上，这款改进型转轮重点优化了叶片的进口安放角与出口流道形态，针对低水头来流的入射角度做了针对性匹配，让水流能够以近乎无冲击的状态进入叶道，同时调整了叶片的扭曲度分布，让不同半径位置的叶型都能适配对应位置的水流流速，减少叶道内的二次流损失；叶片与轮毂、轮盘的连接位置做了圆弧过渡处理，避免应力集中，提升结构强度，能够承受水流长期冲击带来的交变载荷。在安装边界上，转轮中心设置标准的通孔安装结构，可直接与动力输出轴配合定位，整体径向尺寸适配小型水轮机的蜗壳与导水机构安装空间，轴向厚度匹配转轮室的安装间隙要求，安装时只需保证转轮与转轮室的同轴度，预留合适的转动间隙即可完成装配，无需额外做复杂的结构适配，能够直接替换同规格的传统直叶片转轮，对现有小型水电设备的升级改造十分友好，不需要对原有设备的壳体、传动结构做大规模改动，就能实现能量转换效率的提升。
