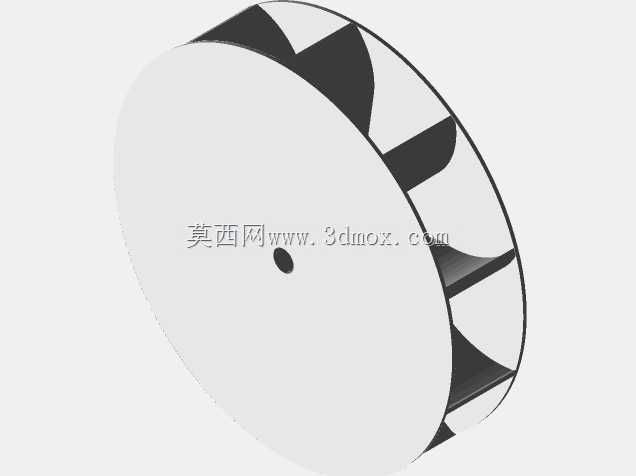

冲击式轮盘结构水轮机转轮结构

该水轮机转轮结构主要应用于小型水力发电场景、物理教学演示装置以及微型水能利用系统中，作为水能向机械能转换的核心执行部件，可适配低水头小流量的水力工况，在偏远山区微型独立供电系统、校园科普实验装置、户用小型水能发电单元中都能发挥作用，也可作为流体力学课程中冲击式水轮工作原理的具象演示载体，帮助学习者直观理解水流冲击叶片带动轮体转动的能量传递过程。从实际用途来看，该结构承接水流的冲击动能，将水流定向冲击产生的力矩传递给后端的转轴，进而带动发电单元或者其他负载转动，实现水能的捕获与转换，相比传统大型水轮机结构，该轮式结构体积紧凑，对安装空间的要求更低，适配小流量的供水条件，不需要复杂的导水机构配套，可直接在定向喷射的水流环境下工作。从功能特性来看，该转轮采用轮盘式封闭外缘设计，轮体侧面均匀分布内凹式弧形叶片，叶片与两侧轮盘形成独立的受水腔室，当水流从轮体切向方向冲击叶片曲面时，腔室可以最大程度兜住水流，延长水流对叶片的作用时间，减少水流的侧向飞溅损失，提升能量转换效率；轮体中心设置同轴安装孔，可直接与传动轴配合，不需要额外的转接结构，安装后轮体转动的同轴度更容易保证，运转过程中的径向跳动量更小，适合高转速的平稳运转需求。从设计思路来看，该结构采用对称式叶片布局，所有叶片沿轮体圆周方向等角度分布，保证转动过程中每个叶片依次承接水流冲击，力矩输出更加连续平稳，避免出现受力不均导致的振动问题；叶片曲面采用顺滑的圆弧过渡设计，水流进入和流出叶片腔室时的阻力更小，减少了水力损失，同时曲面结构可以引导水流顺着叶片弧度改变流向，将水流的动能尽可能多的转化为轮体的转动力矩；两侧轮盘采用整板式结构，既可以对叶片起到固定支撑作用，提升整体结构的刚性，避免叶片长期受水流冲击出现变形，也可以阻挡水流从叶片侧面溢出，保证水流全部作用在叶片的受力面上。从外形尺寸与安装边界来看，该转轮为薄型轮盘结构，整体轴向厚度较小，径向尺寸远大于轴向尺寸，安装时需要预留的轴向空间十分有限，适合在狭窄的安装腔体内布置；中心安装孔为标准圆孔尺寸，可适配常规直径的传动轴，安装时需要保证轮体端面与传动轴轴线垂直，避免运转时出现偏磨；轮体外缘为光滑整圆结构，安装时需要与水流喷嘴保持合适的切向距离，保证水流可以准确冲击到叶片的受力区域，同时预留足够的转动间隙，避免轮体转动时与周边的壳体、导流部件发生剐蹭，整体安装边界规整，不需要复杂的配套固定结构即可完成装配。
