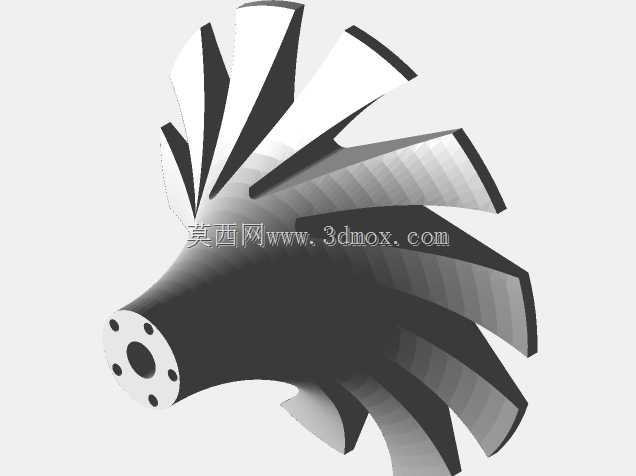

12V直流电机配套涡轮叶片结构设计

这款涡轮叶片是配套12V直流电机使用的核心做功部件，主要应用在小型低压送风、微型动力输出类场景中，常见于车载小型通风装置、桌面级散热设备、小型负压吸尘模组、便携式气动工具这类依赖12V直流供电的设备内部，承担着将电机转轴输出的旋转机械能转化为空气动能，或是在流体通路中实现定向导流、增压推送的核心作用，是这类小型直流动力设备中决定做功效率的关键结构件。

从功能特性来看，这款叶片采用了径向发散式的曲面叶型设计，每一片叶片的曲面都经过弧度优化，在12V直流电机常见的每分钟数千转的工作转速区间内，能够在保证足够送风推力的同时，尽可能降低叶片旋转过程中切割空气产生的紊流噪音，减少无用的能量损耗。叶片根部与中心轮毂采用一体化衔接结构，避免了分体装配带来的动平衡偏差问题，能够适配高速旋转下的离心力负载，长时间运行也不会出现叶片松动、形变的问题。轮毂端设计有带均布安装孔的法兰对接结构，安装孔围绕转轴中心呈圆周等距排布，能够直接与对应规格的12V直流电机输出端法兰对位锁紧，不需要额外设计转接结构，安装对位便捷，同时能够保证转轴与叶片的同轴度，降低高速旋转时的径向跳动。

在设计思路上，这款叶片优先考虑了小型直流动力场景下的轻量化与动平衡需求，整体采用流线型收窄的叶尖设计，叶尖位置做了切角处理，能够减少叶尖与空气摩擦产生的涡流损耗，同时降低叶片整体的转动惯量，让12V直流电机在启动瞬间能够更快达到额定转速，减少启动阶段的电流冲击，适配低压直流供电下的动力输出特性。叶片的曲面从根部到叶尖采用渐变曲率设计，根部曲率更大以保证结构强度，承接旋转时的离心力负载，叶尖曲率放缓以优化气流导向效果，让气流能够沿着叶片曲面顺畅地沿轴向或径向导出，避免气流在叶片表面形成扰流影响做功效率。

从安装边界来看，这款叶片的中心轮毂直径适配常规小型12V直流电机的输出端尺寸，法兰面上的安装孔位间距符合这类微型电机的通用安装规格，叶片整体的外轮廓直径控制在小型设备的常规安装腔尺寸范围内，安装后叶片外缘与设备内壁之间预留有足够的安全间隙，不会出现旋转剐蹭的问题；叶片轴向长度紧凑，不会过度占用设备内部的轴向安装空间，能够适配结构紧凑的小型便携设备的内部布局要求。整体结构既满足了12V直流电机配套使用的动力传递需求，也兼顾了小型设备安装空间受限、低压供电下动力输出有限的实际使用特点，能够在有限的尺寸与动力条件下实现更优的流体做功效率。
