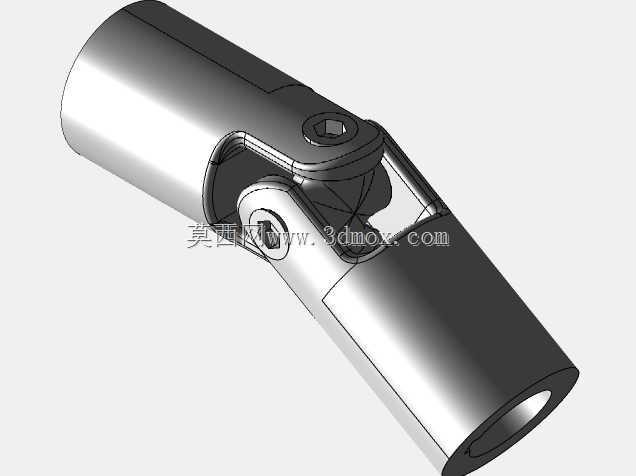

参数化十字轴式万向传动连接结构

该万向传动结构是机械传动系统中应用极为广泛的变角度扭矩传递部件，主要用于解决两根轴线不重合、存在空间夹角的转轴之间的动力传输问题，在工作过程中可主动适应两轴之间的角度偏移与轴向窜动，保障动力传输的连续性与稳定性。在实际工业场景中，这类结构常被应用在需要跨角度传递动力的设备部位：比如轻工输送设备的分段传动轴连接、小型机床的进给传动链路、农业机具的动力输出端连接、专用改装车辆的转向操纵传动链路，以及部分自动化设备中存在安装位偏移的动力轴对接场景，能够在两轴夹角动态变化的工况下持续稳定传递扭矩，避免刚性连接因轴线不对中产生的附加载荷、轴系憋劲甚至部件断裂问题。

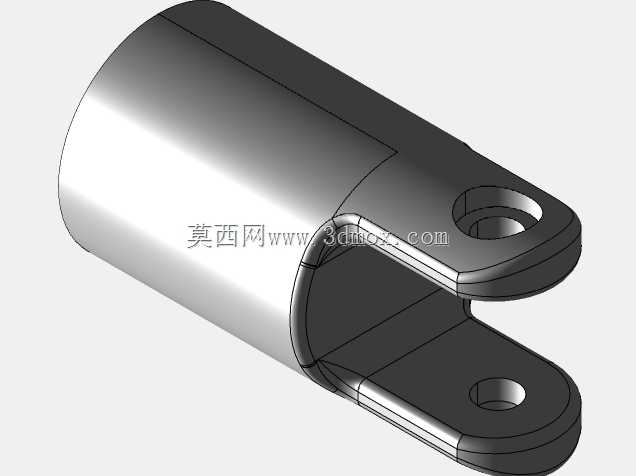

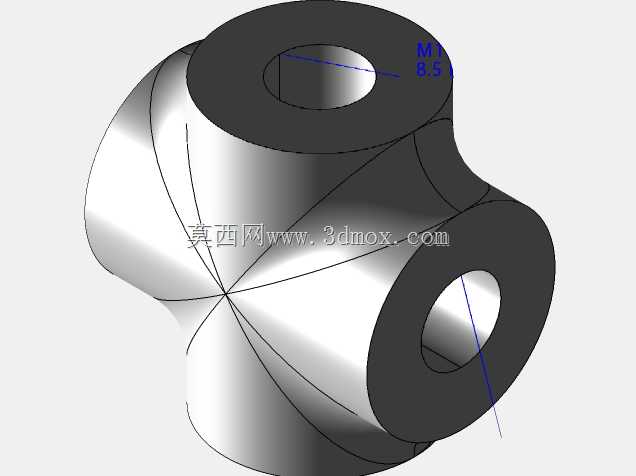

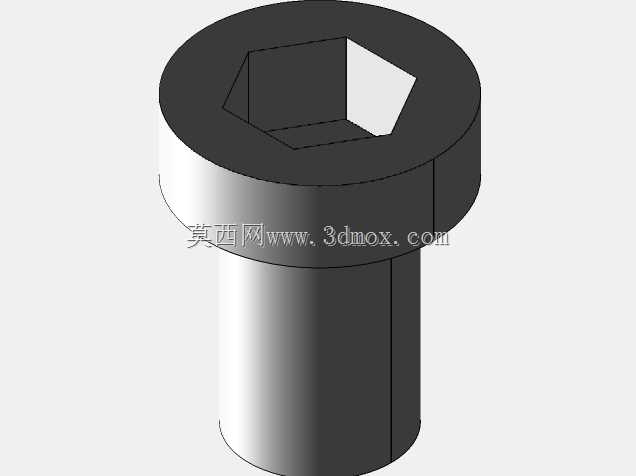

从功能特性来看，该结构采用十字轴式铰接核心设计，两端为带内孔的套筒连接端，可直接套接在对应直径的待连接轴上，通过侧面的紧定螺钉实现轴与套筒的周向与轴向固定，安装便捷无需额外定制连接法兰；中间的十字铰接副可实现两个正交方向的角度摆动，允许两轴之间存在最大35度左右的工作夹角，能够覆盖绝大多数工业场景下的轴系偏移补偿需求，传动过程中扭矩传递均匀，空载回程间隙小，可适配正反转频繁切换的传动工况。

在设计思路上，该结构采用全参数化建模逻辑，所有关键尺寸均可通过参数调整快速适配不同的轴径、扭矩需求：两端套筒的内孔直径可根据待连接轴的尺寸灵活修改，套筒长度可根据安装空间的轴向边界调整，十字轴的轴颈直径、铰接副的配合间隙可根据额定传递扭矩的大小做对应优化，整体结构无冗余设计，所有受力部位均做了圆角过渡处理，避免应力集中导致的部件失效，铰接配合面预留了润滑脂存储间隙，可在长期运转过程中降低铰接副的磨损，延长部件使用寿命。

从安装边界来看，该结构整体呈对称圆柱外形，最大外径为套筒段的外圆尺寸，安装时仅需保证两端轴的插入深度不小于套筒长度的三分之二，即可保障连接的可靠性；工作过程中需注意铰接部位的摆动空间，避免周边结构件与摆动的套筒段发生运动干涉，整体结构紧凑，径向占用空间小，可在狭窄的设备安装腔体内完成布置，无需额外预留过大的操作空间，适配各类紧凑型传动系统的布局需求。
