链式阵列透明灯丝方灯格栅结构设计

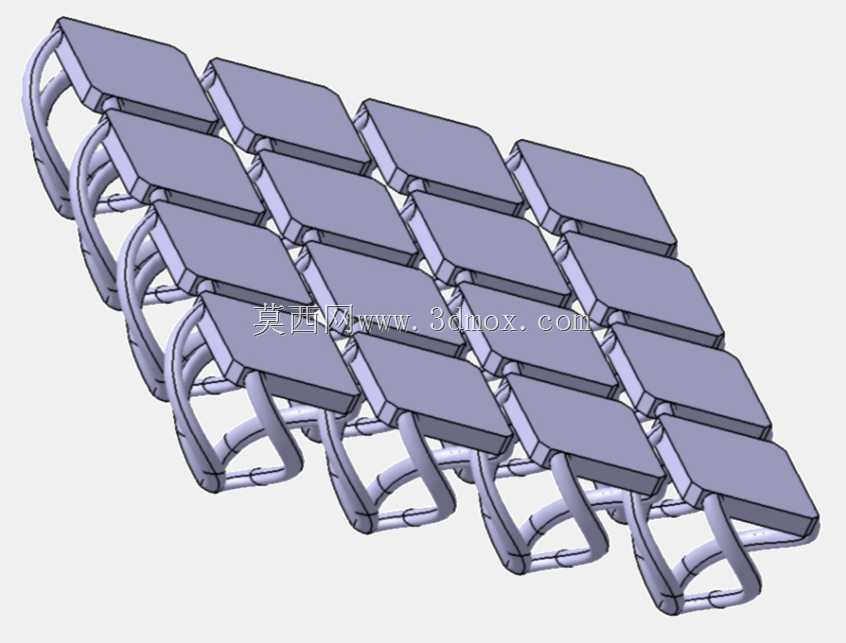

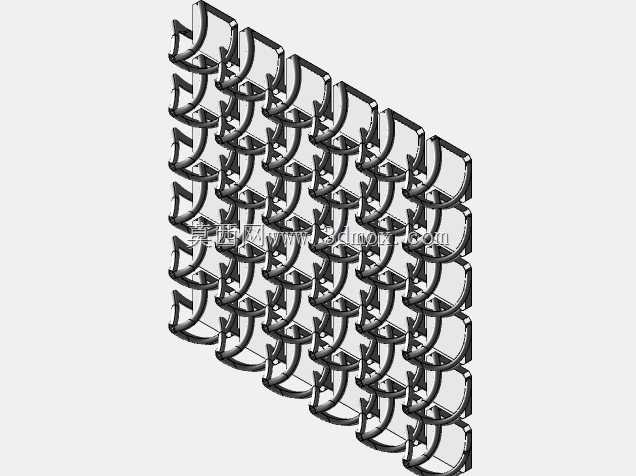

该结构为小型透明灯丝方灯的外部防护兼导光格栅，主要应用于室内装饰照明、商业展陈氛围照明、文创灯具产品领域，可作为方形灯丝灯的外层承载框架，既能够对内部排布的透明灯丝组件形成可靠的物理防护，避免外力磕碰造成灯丝移位、断裂，也可以通过自身的链式镂空结构优化光线出射角度，弱化灯丝点光源的刺眼眩光，让光线经过格栅间隙漫反射后形成更柔和均匀的照明效果，适配家居床头、餐厅吧台、商铺展柜等需要氛围感照明的场景。从功能特性来看，该格栅采用单元链式拼接的阵列式设计，单个链状单元为半开放弧形框结构，相邻单元之间通过侧边的弧形卡扣结构互相嵌合，横向与纵向均采用等间距排布规则，最终形成规整的方形平面框架，整体结构没有额外的焊接或粘接点位，依靠单元之间的嵌合限位即可形成稳定的整体结构，装配时可以直接扣合在灯体的外侧卡槽内，不需要额外的紧固件，拆装维护十分便捷。设计过程中重点考量了透光率与结构强度的平衡，每个链式单元的边框宽度做了收窄处理，在保证框架整体抗挤压、抗形变能力的前提下，尽可能缩小实体结构对光线的遮挡面积，让内部灯丝的光线可以最大化透过格栅间隙向外扩散；同时单元的弧形边缘做了圆角过渡处理，既避免锐边在装配或使用过程中划伤操作人员，也能够让光线经过弧形边框时形成柔和的漫反射效果，减少生硬的结构阴影。从安装边界来看，该格栅整体为规整的薄型方形结构，厚度方向尺寸较薄，安装后不会过多增加灯体的整体厚度，适配常规方形明装、嵌入式灯座的安装尺寸，框架的外边缘预留了与灯壳配合的限位台阶，可以精准卡入对应规格的方形灯壳内，不会出现装配偏移、松动脱落的问题；链式单元的间隙尺寸经过反复调试，既能够保证手指无法直接伸入接触内部带电的灯丝组件，满足电气安全防护的间隙要求，也不会因为间隙过小造成光线遮挡过多、照明亮度不足的问题。此外该结构的单元化设计也具备较强的拓展性，可以根据实际灯具的功率、尺寸需求，灵活调整横向与纵向的单元拼接数量，快速适配不同规格大小的方形灯丝灯产品，不需要重新开模制作整体框架，能够有效降低不同规格灯具的开发与生产成本。
