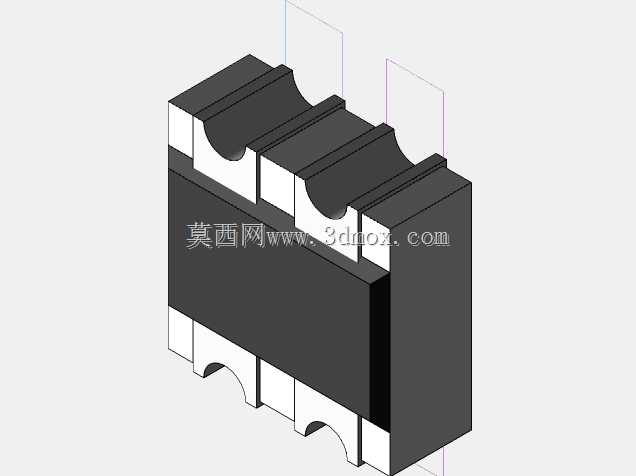

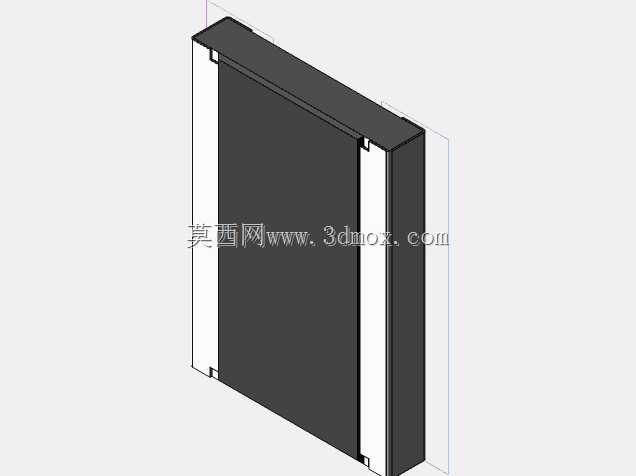

表面贴装式封装电阻三维结构设计

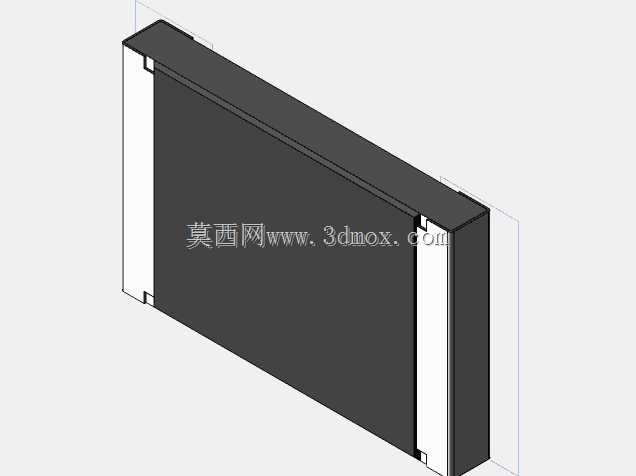

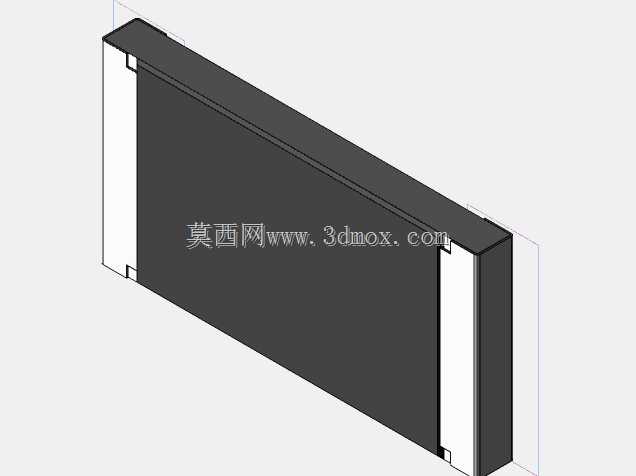

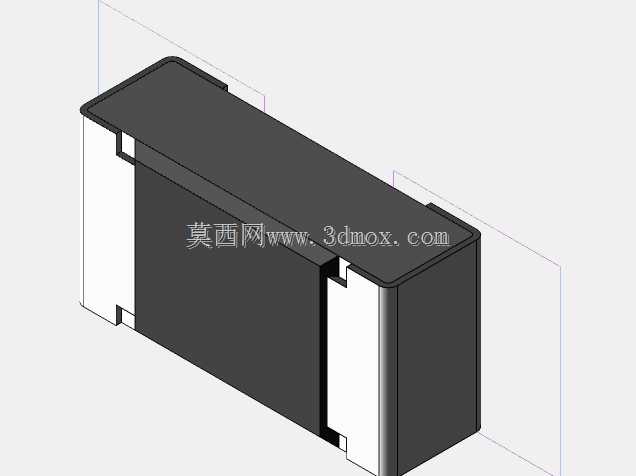

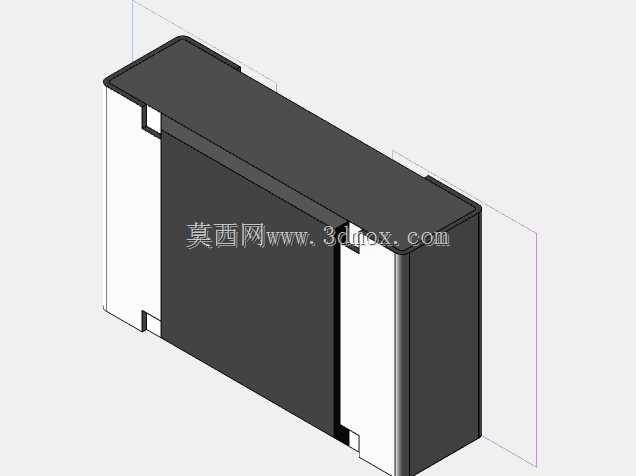

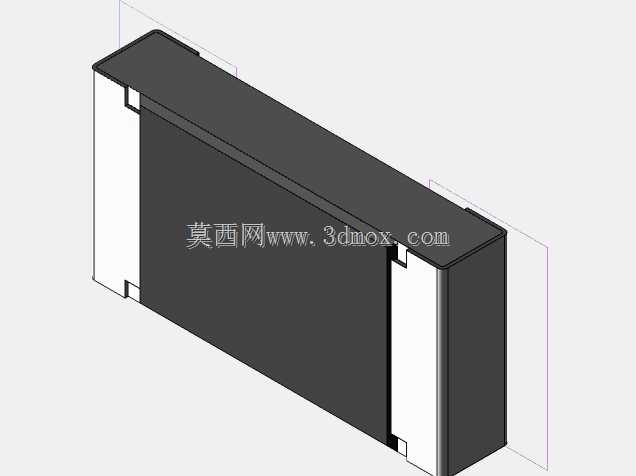

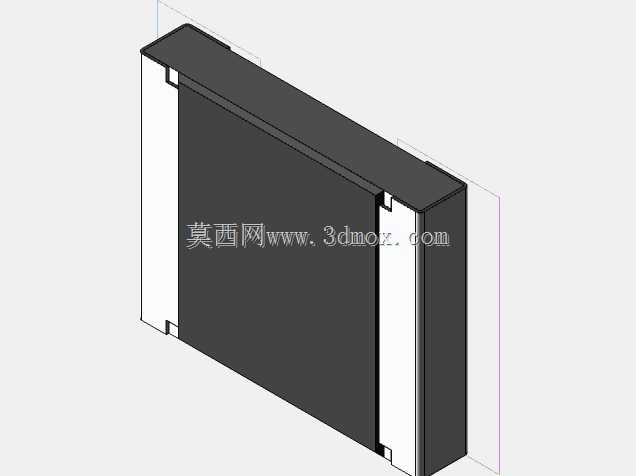

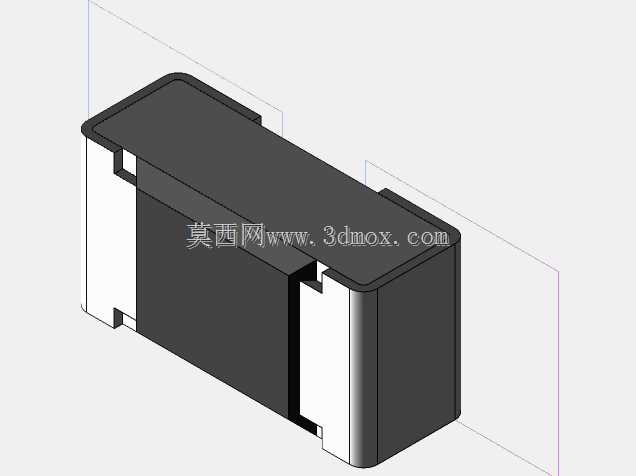

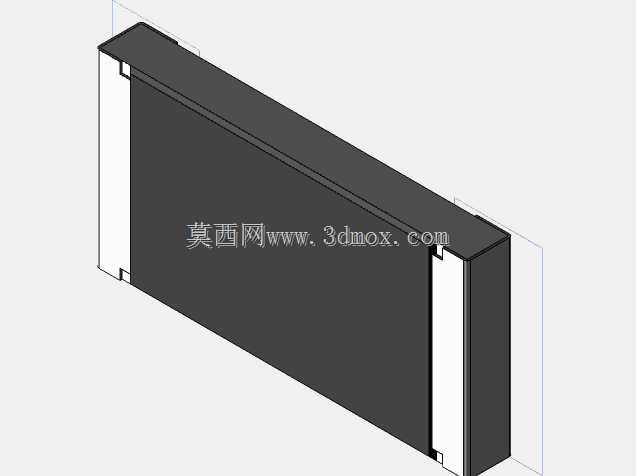

这款表面贴装封装电阻是电子电路领域应用极为广泛的被动基础元器件，主要适配高密度印刷电路板的表面贴装生产工艺，广泛消费电子、工业控制板卡、汽车电子模块、通信终端设备等各类需要实现电路限流、分压、阻抗匹配、信号衰减功能的电路场景中，是现代电子组装工艺里占比最高的电阻类元件形态，能够完美适配回流焊、波峰焊等自动化SMT生产流程，无需在PCB上开设插装通孔，可大幅提升电路板的元件排布密度，缩小整机产品的体积。从功能特性来看，该封装结构的电阻能够在紧凑的体积下实现稳定的阻值输出，两端的金属端电极设计保证了焊接时与PCB焊盘的可靠接触，黑色的绝缘封装主体既可以保护内部的电阻体不受外界潮气、机械应力的损伤，也能避免相邻元件之间出现短路风险，规整的长方体外形也适配自动化贴片机的吸嘴拾取要求，能够满足高速贴装生产线的作业精度需求。在设计思路上，这款电阻的三维结构完全遵循行业通用的SMD元件封装规范，整体采用对称式长方体构型，两端的焊接端帽尺寸严格对应标准焊盘的设计尺寸，主体部分的边角做了微小的圆弧过渡处理，既避免生产过程中封装本体出现崩边破损，也能减少贴装过程中吸嘴拾取时的漏气风险，端电极与绝缘主体的衔接处做了台阶式的结构设计，能够保证焊接时焊锡能够顺利爬升到端电极侧面，形成饱满可靠的焊点，同时避免焊锡过度攀爬导致的元件立碑、偏移等焊接缺陷。从外形尺寸与安装边界来看，该模型还原了标准SMD电阻的规整外形，整体长宽高比例符合对应封装规格的尺寸要求，两端焊接端的宽度、伸出长度都严格匹配SMT工艺的焊盘设计规范，安装时仅需要在PCB表面预留对应尺寸的两个矩形焊盘即可，不需要额外的安装固定结构，元件贴装后占用的电路板垂直高度极低，能够适配超薄型电子设备的内部堆叠要求，相邻元件之间的安全间距也可以按照标准SMD元件的排布规则进行设置，不会出现结构干涉问题。
