拓扑优化轻量化平衡自行车车架结构

　　该结构围绕无踏板平衡自行车的承载主体展开，核心目标是在满足儿童滑行、转向、跌落冲击等使用工况的前提下，尽可能降低车架自重，并通过连续传力路径提升整体刚度。车架前部保留立管区域，用于装配前叉与转向组件；后部延伸出后轮安装轴位，中部形成坐置与车身承托区域。整体外形不是传统管材拼接形式，而是采用一体化镂空骨架思路，将主受力区域连成连续曲面和肋状结构，使载荷能够从头管、座区到后轴之间顺畅传递。

　　从实际使用场景看，这类车架主要服务于低龄骑行者的平衡训练。车辆不设置踏板和链条传动，骑行者通过双脚蹬地获得推进力，再通过收脚滑行培养平衡感。因此车架并不承受传统自行车由脚踏、曲柄和链条传递的周期性驱动力，但会频繁承受起步、制动、转弯侧倾以及意外倾倒带来的冲击。设计时需要重点控制头管区域的转向刚度、后轴安装位的抗扭能力，以及座管附近的竖向承载能力。若局部刚度过低，转向会出现迟滞；若后叉开口变形过大，轮轴定位会松动；若座区强度不足，跌落或重压时容易产生裂纹。

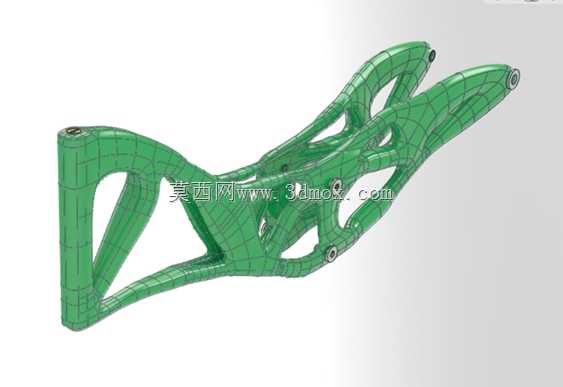

　　该模型的外形采用仿生分枝与拓扑优化相结合的表达方式。材料在高载荷路径上被保留，在低贡献区域被去除，形成多个大尺寸镂空窗口。这样的处理并非单纯追求外观，而是对应工程中常见的减重逻辑：在有限体积内把材料布置到弯矩、扭矩和拉压载荷更集中的位置。绿色网格显示区域体现了曲面分片和骨架加厚的过渡关系，边缘多采用圆滑倒角，避免尖锐转角造成应力集中。对于铸件、注塑件或增材制造件而言，这种连续过渡尤其重要，它可以减少凝固收缩、填充不足或打印层间突变带来的缺陷。

　　安装边界方面，前端立管需与前叉转向轴线保持同轴关系，孔径和长度要依据碗组、前叉竖管及限位结构确定；后端两侧轴孔应保证同轴度，否则后轮装配后会产生偏摆或制动摩擦。中部与座垫、座杆相关的接口需要保留足够壁厚，座高调节范围则决定了立管或座垫连接区的有效长度。后叉开口间距受轮组宽度、轮胎间隙和轴螺母安装空间约束，不能因轻量化镂空而压缩轮组旋转边界。车架底部还应考虑脚踏停放或脚部接触时的间隙，避免儿童收脚滑行时鞋部与结构干涉。

　　在结构校核思路上，可将工况拆分为静态垂向承载、转向扭转、侧向冲击和跌落碰撞四类。垂向工况关注座区到前后轴之间的弯曲变形；扭转工况通常以前后轮接地约束、头管施加转向力矩来评估；侧向冲击则模拟车辆倾倒或转弯时地面障碍物对车架外侧的作用。拓扑优化后的分枝虽然视觉上纤细，但每一条主肋都应连接明确的载荷入口和出口，避免出现只起装饰作用、末端却承受高应力的孤立结构。对于孔位周边，应通过局部加厚、凸台或环形加强边提高 bearing 接触面积，使紧固件压紧力不直接作用在薄壳边缘。

　　制造取向上，该结构更适合采用一体成型工艺。若采用金属铸造，需要在厚大截面与薄壁肋条之间控制壁厚渐变，防止缩孔；若采用复合材料成型，则要关注铺层在复杂曲面上的包覆连续性和分叉区域的层间结合；若采用尼龙或增强塑料注塑，需评估熔体流经长筋和窄截面时的填充压力，并在外观非关键面设置合理加强筋。镂空窗口虽然减轻了重量，但也会增加模具抽芯或支撑去除的复杂度，因此在三维结构细化阶段，应同步检查拔模方向、最小壁厚、工具可达性和装配空间。

　　整体来看，该车架把平衡车所需的转向、承载、轮组安装和轻量化目标整合在同一连续骨架中。它的价值不只在于造型新颖，更在于展示了从载荷路径出发进行结构删减的方法：保留传力主干，削除低应力材料，在孔位和连接处补足局部强度，同时让外形与制造约束保持一致。对于结构设计人员而言，这类模型可作为拓扑优化后再设计、一体化车架建模、镂空承力件校核以及轻型骑行装备开发的参考对象。
