公制螺纹带止回结构小型润滑油罐

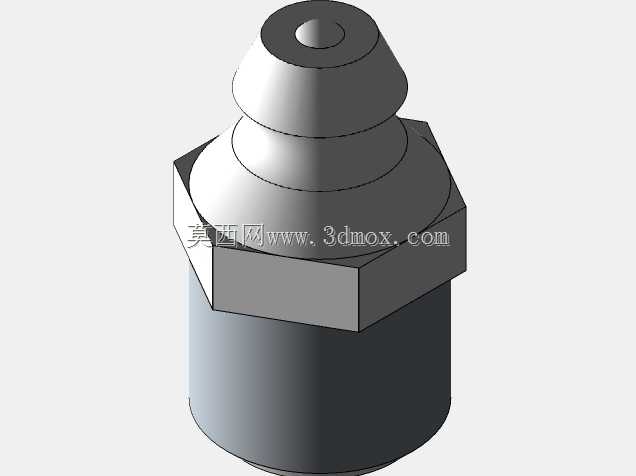

这款带止回结构的公制螺纹小型油罐，主要应用在低速重载的小型机械设备润滑系统中，常见于普通机床的导轨润滑点位、小型冲压设备的曲轴注油位置、轻工包装机械的铰接节点供油场景，承担着储存润滑脂、单向输送润滑介质的核心作用，能够避免润滑管路内的介质回流，保障润滑点位的供油稳定性，减少设备运动副的干磨损耗。从实际使用功能来看，这款油罐集成了止回结构，内部由密封钢球与支撑弹簧组成止回阀组，当外部注油压力大于弹簧预紧力与油罐内部压力之和时，钢球被顶开，润滑介质可以顺利注入油罐内部完成储油补充；当外部注油压力撤除后，弹簧推动钢球复位密封注油通道，既可以防止油罐内储存的润滑介质反向泄漏，也能阻挡外界的粉尘、金属碎屑等杂质进入油罐内部污染润滑介质，避免杂质随润滑介质进入设备运动副造成磨粒磨损。在设计思路上，这款产品采用了分层递进的外形结构，底部为圆柱形储油腔体，能够在有限的安装空间内最大化储油容积，减少日常运维的补油频次；中部设置外六角结构，完全适配标准开口扳手的夹持尺寸，方便安装时施加拧紧力矩，无需定制专用工装即可完成装配作业，降低现场安装的操作难度；上部为阶梯收窄的锥形注油接口，能够与标准注油枪嘴形成可靠的锥面密封，注油过程中不会出现介质侧漏的问题。安装边界方面，这款产品采用M10x1规格的公制细牙螺纹作为连接接口，细牙螺纹的螺距更小，螺纹连接的自锁性能更优，在设备运行产生持续振动的工况下也不会出现连接松动的问题，安装时仅需要在设备对应位置加工匹配的M10x1内螺纹孔，预留出对应直径与高度的安装空间即可完成装配，不需要额外设计安装支架，适配绝大多数小型机械设备的润滑点位改造与原厂配套需求。整体结构没有多余的冗余设计，所有外形结构都服务于功能实现与安装便利性，在满足润滑储油、单向止回核心功能的前提下，尽可能压缩了产品的外形尺寸，能够适配安装空间局促的紧凑型设备点位。
