单向吸入OBR200M-2K离心式径向通风机

项目分类:风扇 发布时间:2022-05-13 ID:633923
  • 单向吸入OBR200M-2K离心式径向通风机
  • 单向吸入OBR200M-2K离心式径向通风机

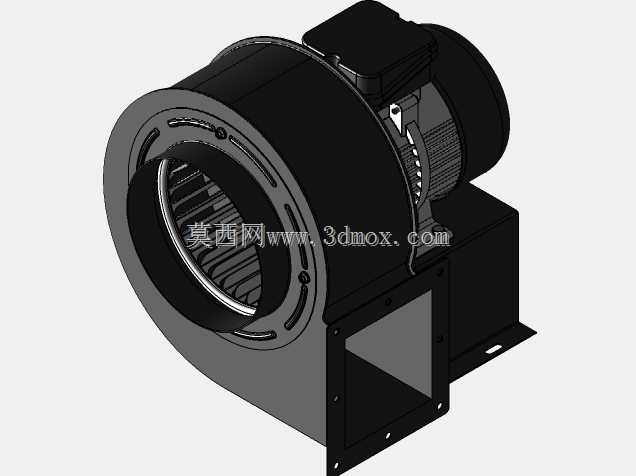

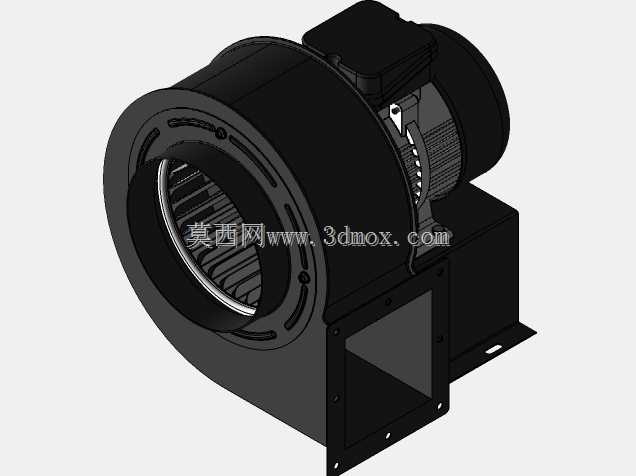

  在厂房通风系统选型与三维结构布置中,这类单向吸入式径向风机常作为局部排风与集中送风的核心动设备出现。模型呈现的是电机与蜗壳直联的紧凑结构,进风端为圆形轴向吸入口,出风端为方形法兰接口,整机底部带安装支脚,顶部设置接线盒,适合在空间受限的设备夹层、机房角落或工艺设备旁就近安装。

  从实际用途看,该类风机并不局限于单一工艺段。机械加工车间可将其接入焊烟、油雾或粉尘收集支管,承担含尘气体的输送;商业建筑的厨房排油烟、地下室补风、商场卫生间排风、医院负压区通风以及仓储物流中心的空气置换,也常选用同类型离心式径向风机。其工作逻辑是气流沿轴向进入叶轮,经前弯或多翼式叶片加速后,在蜗壳内沿径向改变方向并增压,最终从方形出风口排入管道。与轴流风机相比,径向离心风机能够提供更高的静压,因此在管路较长、弯头较多、过滤器或消声器阻力较大的系统中更具适应性。

  结构建模时需要重点把握几个边界关系。圆形进风口与叶轮进口形成同轴配合,蜗壳型线围绕叶轮逐步扩压,出风口法兰面应保持足够平面度,以便与风管法兰对接时密封。电机位于蜗壳后侧,通过支架或传动连接段与叶轮相连,外壳散热筋、接线盒和吊耳等细节在整机布置中不能忽略。底部支脚承担整机重量和运行振动载荷,地脚孔位置、支脚高度以及出风口中心高,会直接影响基础混凝土台、减振垫和现场管道的配管尺寸。

  三维设计阶段,应先确定叶轮直径、进风口直径、出风口截面和电机长度之间的比例,再反推维护空间。风机单侧吸入,吸入口前方不宜紧贴墙面或设备,通常需要预留接管、风阀和过滤段的安装距离;电机尾部也应留出散热与检修空间,便于轴承、接线和紧固件维护。方形出风口与风管连接时,法兰孔距、螺栓规格和密封垫厚度需要统一,避免现场出现错孔。若风机安装在室内高处或钢架平台上,吊耳、支脚和机架强度需结合整机重量、振动以及启停冲击综合校核。

  从气流组织角度,蜗壳不是简单的外壳,而是收集叶轮甩出气体并将动压转化为静压的关键部件。模型中蜗壳壁厚、加强筋、出风口过渡段和底部支承结构都应体现工程合理性。叶轮区域的叶片数量、轮盘、轮盖以及与进风口的间隙,会影响风量、噪声和效率;间隙过大容易产生回流,间隙过小则可能在热态运行或振动时发生擦碰。接线盒位置宜便于电缆弯曲接入,同时远离高温出风口和积水部位。

  在设备配套场景中,这类风机还可与新风换气柜、油烟净化装置、除尘过滤箱、消声器和防火阀串联。选型布置时不能只看外形,还需核对进风方向、出风方向、电机检修侧和旋转方向。若系统阻力偏高,风机应工作在性能曲线稳定区间;若用于厨房或含油气体环境,蜗壳底部应考虑排污或清洁口;若用于工厂粉尘输送,则需关注叶轮积灰、动平衡和耐磨问题。

  模型整体把风机的外部轮廓、安装接口、电机形态、接线盒、支脚和法兰关系表达得较完整,适合用于通风设备布局、机房管线碰撞检查、成套环保设备方案展示以及结构教学。对机械工程师而言,真正有价值的不是单纯还原外观,而是在装配环境中明确吸入口、出风口、地脚、电机尾部和检修面之间的空间约束,让设备到场后能够顺利吊装、接管、接线并长期稳定运行。
