直线滑动导向安装基座结构设计

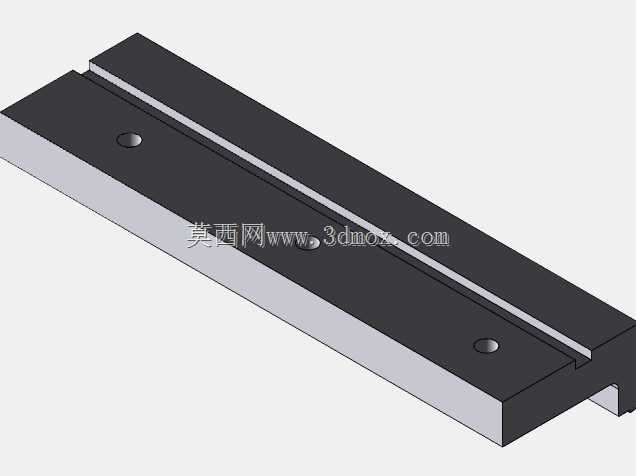

该款直线导向安装基座是直线运动系统中的核心承载导向部件，主要应用在各类需要精准直线往复运动的工业设备场景中，常见于自动化生产线的工位滑移机构、精密检测设备的进给导向单元、小型加工设备的滑台承载底座，以及工装夹具的位置调节导轨结构中，承担着承载运动负载、约束运动轨迹、保障移动精度的核心作用。从实际使用功能来看，该部件作为滑动副的固定基座，上侧开设的通长导向槽可与配套的滑动块形成嵌合配合，能够限制滑动部件除直线运动方向外的其余五个自由度，避免运动过程中出现侧翻、偏移、卡滞等问题，保障运动过程的平顺性与重复定位精度；基座本体上预留的三个沉头安装孔，可通过内六角螺栓将基座整体固定在设备机架或安装平台上，沉孔设计能够让螺栓头部完全没入基座表面，不会突出干涉滑动块的正常移动，同时保证安装后基座的平面度，避免安装应力导致基座变形影响导向精度。在设计思路上，该部件采用了一体化矩形基体结构，整体为等截面长条形态，选材优先考虑耐磨铸铁或者高强度铝合金材质，兼顾基体刚性与滑动耐磨性能，导向槽的槽宽与槽深尺寸按照配套滑动件的配合公差设计，采用小间隙配合方案，既保证滑动过程无明显旷量，又避免配合过紧导致滑动阻力过大；基座的侧边设置有定位台阶，安装时可依靠台阶与安装面的侧边靠紧定位，无需反复调整位置即可保证导轨的安装直线度，大幅降低现场安装调试的难度。从外形尺寸与安装边界来看，该基座整体为长条形块状结构，长度方向尺寸适配常规短行程直线运动需求，宽度方向尺寸控制紧凑，可在狭窄的设备安装空间内完成布置，厚度方向经过刚性校核，在额定负载下不会发生明显的挠曲变形，安装孔的孔距按照标准安装间距设计，可适配多数通用安装平台的预留孔位，无需额外进行安装面的二次打孔加工；导向槽的两端做了微小的倒角导入处理，方便滑动块的快速装配导入，同时避免槽口锐边划伤操作人员或者滑动部件的配合面，基座的非配合面做了发黑或者阳极氧化表面处理，提升基体的防锈耐腐蚀能力，延长在工业车间复杂环境下的使用寿命。
