8mm轴径带支撑座直线导向滑动组件

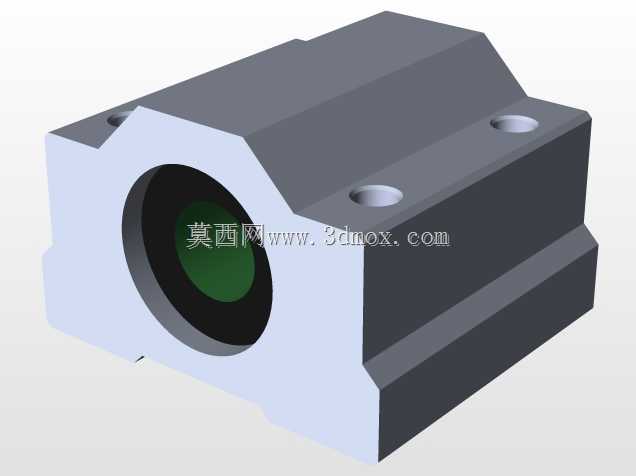

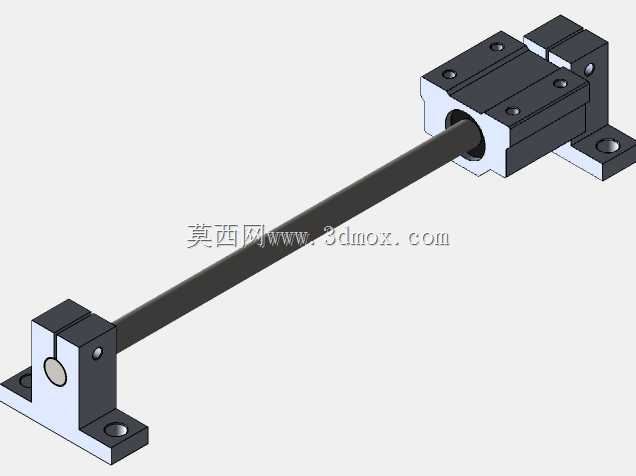

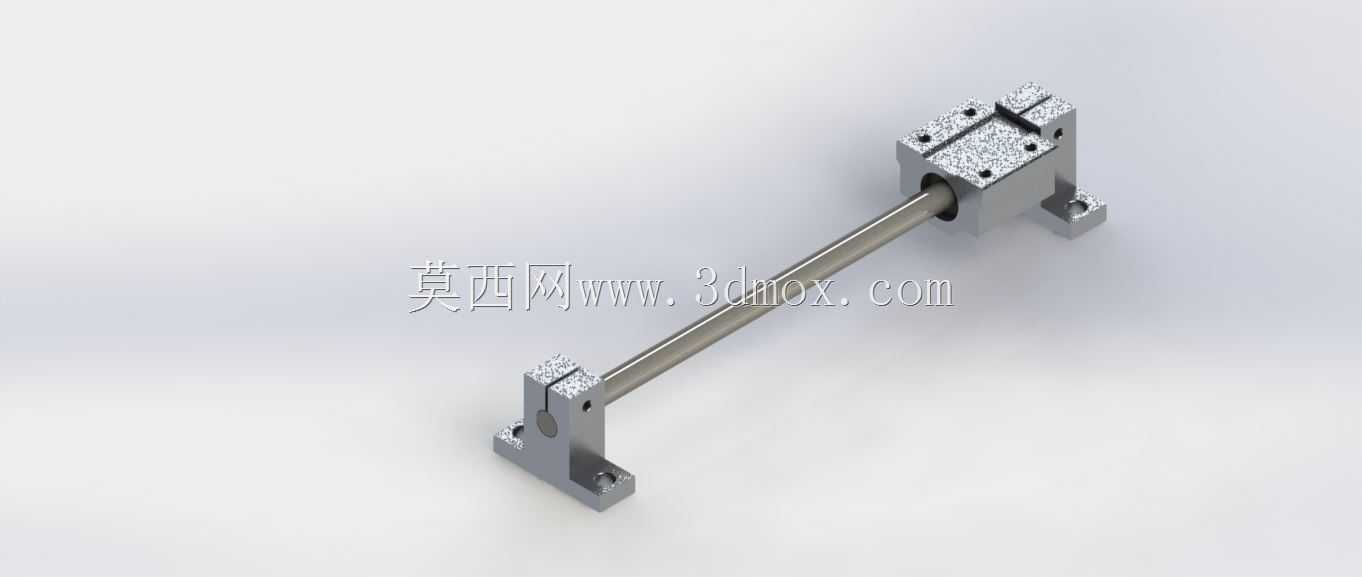

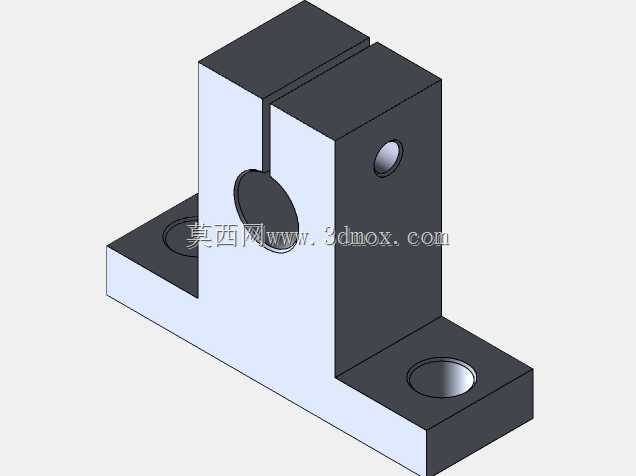

这款直线导向滑动组件主要面向轻载直线往复运动场景设计，常见于小型自动化送料机构、桌面级检测设备滑台、3D打印运动轴、小型包装设备的推料工位以及实验室精密调节装置中，承担承载运动部件、限定运动轨迹、降低传动摩擦阻力的核心作用，能够在有限安装空间内实现稳定的直线导向功能，适配对安装空间有严格限制、负载不大但对运动平顺性有一定要求的自动化作业场景。组件整体采用光轴搭配两端立式支撑座、配套滑动块的结构形式，光轴直径为8毫米，表面做了硬化抛光处理，粗糙度控制在较低水平，能够有效降低滑动过程中的摩擦系数，减少长期运行带来的磨损，延长整体使用寿命。两端的支撑座采用立式带安装法兰的结构设计，底部预留了标准安装孔位，可直接通过螺栓固定在设备安装基板上，支撑座内部设置了轴端固定结构，能够牢牢锁紧光轴两端，避免光轴在运行过程中出现轴向窜动或径向偏移，保证导向精度的稳定性。配套的滑动块采用分体式锁紧结构，既可以顺畅沿着光轴做直线往复运动，也可以通过侧面的锁紧螺钉将滑块固定在光轴的任意位置，满足不同工位的位置锁定需求，滑块顶部预留了负载安装接口，可直接固定执行元件、载物台等功能部件，无需额外设计转接结构，大幅降低设备的设计与装配成本。在设计思路上，这款组件优先考虑了安装便捷性与场景适配性，整体结构紧凑，支撑座的安装边界经过优化，不会占用过多设备内部空间，光轴长度可根据实际使用需求灵活裁切，适配不同行程的使用需求。滑动副的配合间隙经过合理调校，既不会因为间隙过大导致运动过程中出现晃动，也不会因为间隙过小出现卡滞现象，即使在无额外润滑的工况下也能保持顺畅的滑动状态。同时支撑座与滑块均采用金属材质加工，具备足够的结构强度，能够承受径向方向的轻量负载，满足小型自动化设备的日常运行负载需求。在实际安装过程中，仅需要保证两端支撑座的安装面处于同一水平高度、光轴轴线与预设运动方向保持平行即可完成装配，不需要复杂的调校过程，能够有效缩短设备的组装调试周期，降低装配人员的技术门槛。
