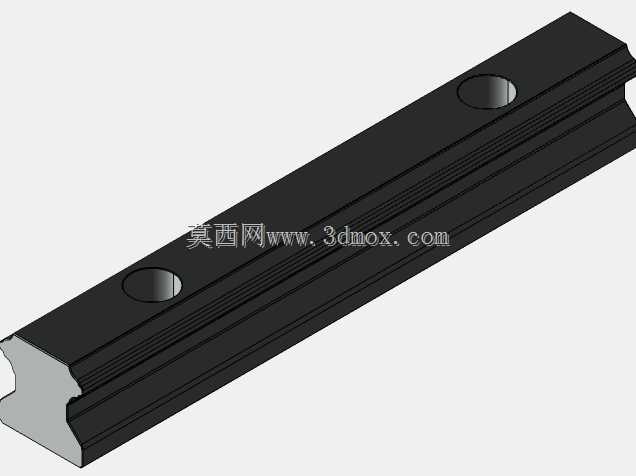

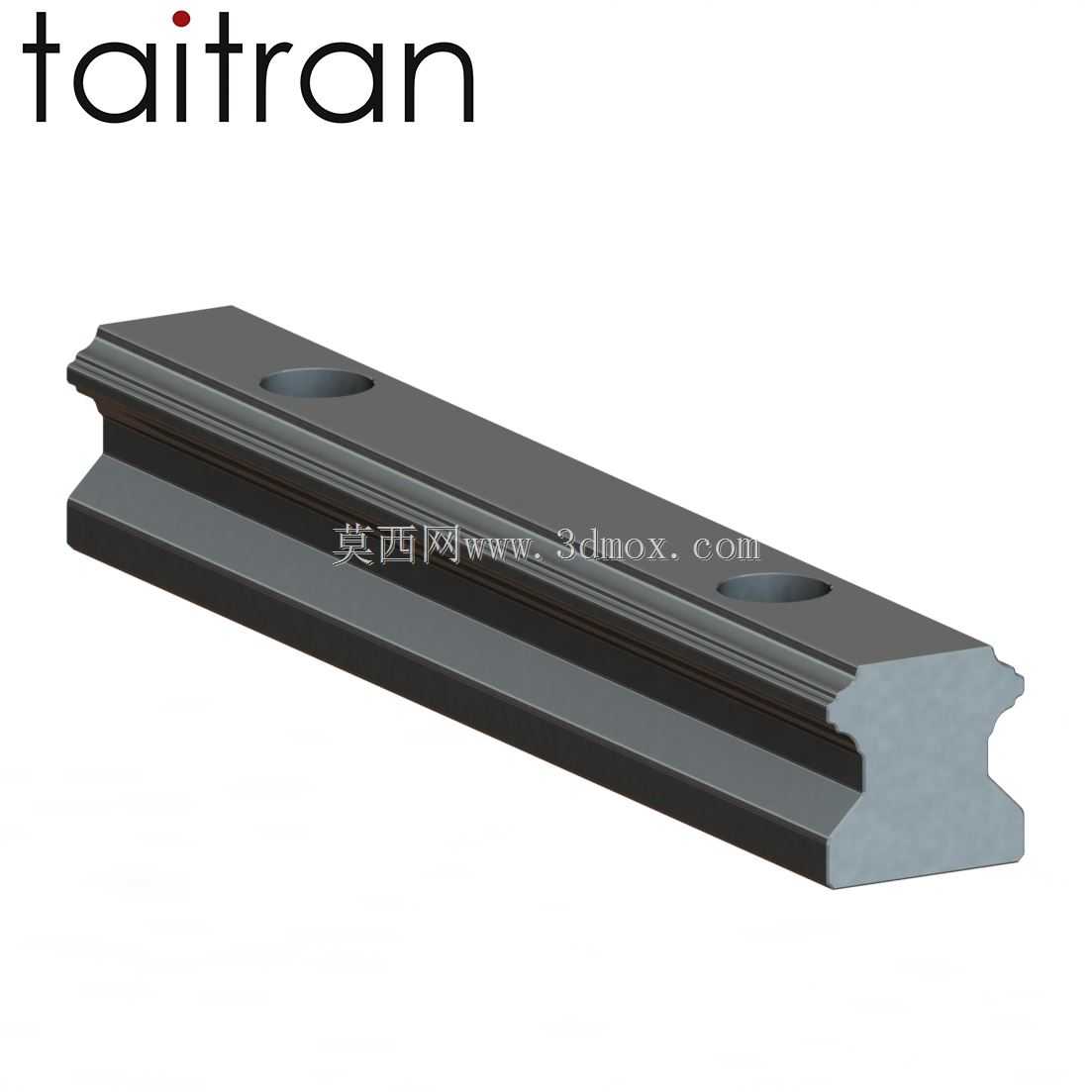

泰创HGH15R线性钢轨断面结构设计

这款线性钢轨是直线传动系统中的核心导向承载部件，主要面向小型精密加工与桌面级制造设备的传动导向需求设计，可与同规格的线性滑块配合组装，为设备运动部件提供高精度的直线运动导向支撑。在实际应用场景中，这类15毫米规格的线性导轨广泛适配桌面级3D打印机的运动轴导向，能够保障打印头在逐层堆叠成型过程中运行平稳，减少层纹偏差提升打印成品精度；也可用于小型数控雕刻机的XY轴传动导向，承载雕刻主轴的往复运动，抵消切削过程中的侧向受力，保障雕刻走位精度；同时还能适配小型激光切割机的横梁运动导向，保证激光头沿预设路径匀速移动，避免切割轨迹出现锯齿偏差，满足薄材精细切割的工艺要求。从功能特性来看，这款线性钢轨采用高刚性的断面结构设计，轨身的滚道面经过精密磨削处理，与滑块的滚动体配合时可实现低阻力的顺畅滑动，相比普通光轴导向结构，其侧向承载能力更强，运动过程中的间隙更小，能够同时承受径向、反径向与侧向的载荷，在多方向受力的工况下依然能保持稳定的导向精度，避免运动部件出现偏移卡顿。在设计思路上，这款钢轨的断面轮廓完全匹配对应规格滑块的滚动体接触角度，滚道的曲率经过反复优化，既保证滚动体运行时的接触应力均匀分布，延长导轨的整体使用寿命，也控制了滚动体运行时的摩擦阻力，降低设备传动系统的动力损耗；轨身的安装基准面做了高精度的平面度设计，能够与设备安装基面紧密贴合，减少装配时的调校难度，保障安装后的直线度精度。从外形尺寸与安装边界来看，这款导轨的轨身宽度为15毫米，属于微型小规格线性导轨，整体占用安装空间较小，非常适合结构紧凑的小型桌面设备使用；轨身上预留的标准安装沉孔，孔位间距符合通用线性导轨的安装尺寸规范，可直接替换同规格的其他品牌同类型导轨，无需对设备安装基面做额外的打孔改造；导轨的断面高度经过优化，在保证自身刚性的前提下尽可能压缩竖向安装空间，能够适配小型设备紧凑的内部结构布局，不会过多占用设备的有效工作行程空间。在实际装配使用时，只需将导轨的基准侧与设备安装台的定位靠面贴紧，通过对应规格的内六角螺丝穿过沉孔锁紧固定，再配合同规格滑块预紧调校，即可实现稳定的直线导向功能，能够满足小型制造设备对传动导向部件高精度、小体积、易装配的使用需求。
